空心轴传感器 GS04

用于 AP10S、 MA503/2、 MA504/1 的系统组件

SIKO Global, 空心轴传感器 GS04
SIKO Global, 空心轴传感器 GS04
  • 带磁扫描的旋转测量传感器
  • 位置指示器 AP10S, AP20S, MA503/2, MA504/1 提供可插拔连接
  • 简便的空心轴安装,最大直径 20 毫米
  • 防护等级为IP65
SIKO Products Inc., 公司总部/北美销售
+1 734 426-3476 sales.us(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 空心轴传感器 GS04

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
不锈钢
外壳
塑料
颜色
黑色, RAL 9005
转速
≤600 min-1
电缆护套
PUR
连接方式 E15
聚氯乙烯
连接方式 E16
电缆曲率半径
≥52 mm
固定/可移动式安装 (连接方式 E15)
>17 mm
固定安装(连接方式 E16)
特征
技术数据
内容补充
工作电压
通过后续电子设备供给
连接方式
M8 插拔连接器
6 枚针端, 1个插销 (连接方式 E15)
扁插头
8 枚针端, 1个插销 (连接方式 E16)
特征
技术数据
内容补充
扫描
磁性
极轮具有 18 极,间距 5 毫米
分辨率
依赖后续电子设备
测量范围
依赖后续电子设备
特征
技术数据
内容补充
环境温度
… 60 °C
储存温度
-20 … 70 °C
相对湿度
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP65
按照 EN 60529 标准

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

空心轴/
直径

20

20

20

直径20 mm

RH14

减径套

0

其他可咨询

连接方式

E15

E15

E15

M8 插拔连接器

匹配 AP10S
E16

插头

匹配 MA503/2 和 MA504/1

电缆长度

00,5

00.5

00.5
m,0.5 m 每段
01.0
01.5
02.0

您专人的订货代码

GS04 - 20 - E15 - 00.5
您是否想得到无任何约束条件的报价提供?
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

附件

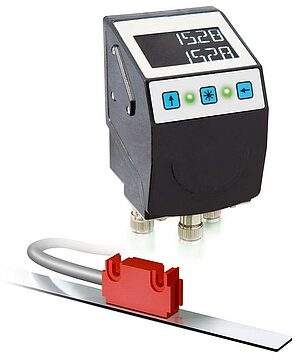

SIKO Global, 电子式位置指示器 AP10S

电子式位置指示器 AP10S
  • 用于磁传感器的带有插头连接的电子位置指示器

  • 读取性最优化的背光显示器

  • 双行 LCD 用于显示理论值和实际值

前往有关产品

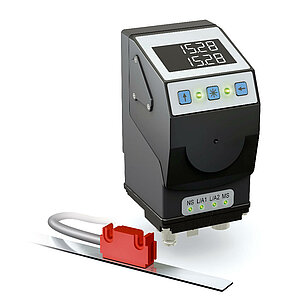

SIKO Global, 电子式位置指示器 AP20S

电子式位置指示器 AP20S
  • 用于磁传感器的带有插头连接的电子位置指示器

  • 工业以太网现场总线的集成

  • 带背光的双行 LCD 显示器

前往有关产品

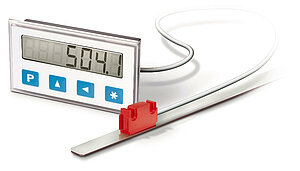

SIKO Global, 测量显示器 MA504/1

测量显示器 MA504/1
  • 最大精度显示为 10 μm

  • 重复精度最大为 ±0.01 毫米

  • 低功耗液晶显示

前往有关产品

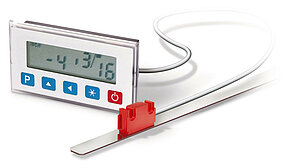

SIKO Global, 测量显示器 MA503/2

测量显示器 MA503/2
  • 最大指示精度为 10 μm 或 1/64 英寸

  • 重复精度最大为 ±0.01 毫米

  • 带小数点和英制分数的低功耗液晶显示器

前往有关产品

供货范围

  • GS04
  • 安装指南
