电子式位置指示器 AP10S

带有总线接口，用于线性长度测量
SIKO Global, 电子式位置指示器 AP10S
SIKO Global, 电子式位置指示器 AP10S
SIKO Global, 电子式位置指示器 AP10S
SIKO Global, 电子式位置指示器 AP10S
带有通讯功能接口界面的用于线性或滑动调整的绝对位置显示器，可在更换产品或更改格式时直观地指导操作员进行正确的机器设置。 通过优化的可读性提供直观的用户指导： 背光显示屏清楚地显示出设定值和实际值，两个 LED 灯清楚地指示出必须进行调整的方向。通过 IO-Link 接口可将其简便和运行更可靠地集成到模块化机器中。
  • 用于磁传感器的带有插头连接的电子位置指示器
  • 读取性最优化的背光显示器
  • 双行 LCD 用于显示理论值和实际值
  • 复位、增量、偏移值通过键盘操作
  • 集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
  • 显示精度可达 0.01 毫米
  • 通过内置备份实现的绝对型功能
  • 通过双色状态LED灯引导用户
  • 防护等级 IP53, 可选 IP65
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 电子式位置指示器 AP10S

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
增强塑料
镀铜螺纹式接头 / 金属式接地端子
颜色
黑色, RAL 9005
重量
~0.11 kg
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
电流消耗
~30 mA
当使用 LED 运行时，每个 LED 加上约 3 mA
功率消耗
~0.72 VA
所使用的电源的最大供电功率: 100 VA.所使用的电源符合 SELV/Limited Energy (IEC 61010-1) 或者 SELV/LPS (IEC 60950-1) 或者 Class 2 (UL 1310).
电池寿命
~8 年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
6-位显示, LCD 灯为 14-段, 高度为约 8 mm
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
增量功能，参数化，重置
接口
RS485, CANopen, IO-Link
无电气隔离
连接方式
2 个 M8 插拔连接器 (A 编码)
4 针, 1 个插口, 1 个插头 (RS485, CANopen)
1个 M8 插拔连接器 (A 编码)
4 针, 1 个插头 (IO-Link)
1个 M8 插拔连接器 (A 编码)
6 针, 1 个插口 (传感器)
通过 6.3 mm 扁插头或者端头接线片接地
特征
技术数据
内容补充
扫描
外接传感器
分辨率
720 增量/转数
指示值/转数可自由编程 (与GS04一起使用)
0.01 mm
与MS500H一起使用
系统精确度
±35 µm
与MS500H一起使用
测量范围
±20971 m
与MS500H一起使用
≤233016 rotation(s)
与GS04一起使用
许可
UL
UL 61010-1, 文件号 E503367
特征
技术数据
内容补充
环境温度
… 60 °C
储存温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
按照 EN 61326-3-1 标准
工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆
安全条例
德欧标准 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
功率受限的供电根据 DIN EN 61010-1 第 9.4. 节
防护等级
IP53
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
IP65
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

接口

RS485
 CAN-Bus
 IO-Link
 PIN
TxRx-/DÜB
 CANL
 L+ (+UB)
 1
TxRx+/DÜA
 CANH
 nc
 2
+UB
 +UB
 L- (GND)
 3
GND
 GND
 C/Q
 4

工业 4.0

在绝大多数情况下，与位置指示器进行的数据交换仅限于过程数据的交换。 智能指示器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等整体过程的评估工作：
工艺数据
 智能值
 智能式功能
实际位置
 电池电压
 更换电池的计划
"要求位置 "
 传感器是否存在、距离是否正确、方向是否对准
 显示计数误差

系统所属组件

SIKO Global, 电子式位置指示器 AP10S
电子式位置指示器 AP10S
SIKO Global, 磁性传感器 MS500H
磁性传感器 MS500H
SIKO Global, 磁尺 MB500/1
磁尺 MB500/1
SIKO Global, 磁环 MR500
磁环 MR500
SIKO Global, 磁尺环 MBR500
磁尺环 MBR500
SIKO Global, 空心轴传感器 GS04
空心轴传感器 GS04

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

界面接口/
报告记录

CAN

CAN

CAN

CANopen

S3/09

RS485/SIKONETZ5

IOL

IO-Link

防护等级

IP53

IP53

IP53

IP53

IP65

IP65

视窗

SF

SF

SF

%面板%

K

塑料

防撞击

您专人的订货代码

AP10S - CAN - IP53 - EX - SF - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

CANopen

PDF

DE
EN

SIKONETZ5

PDF

DE
EN

IO-Link

PDF

DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN | FR

安装指南

PDF

DE | EN

安装包

ZIP

下载

认证

UL

PDF

EN

符合 UKCA 规定声明

PDF

EN

附件

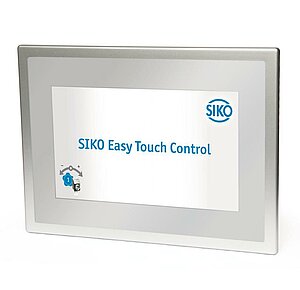

SIKO Global, 简易触摸控制 ETC5000
简易触摸控制 ETC5000

  • 用于位置指示器和定位驱动器的控制系统

  • 用于尺寸调整的独特的触摸屏式操作原理

  • 可控制最多达31台设备

前往有关产品
SIKO Global, 延长线 KV04S1
延长线 KV04S1

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接技术 M8, 4 针

前往有关产品

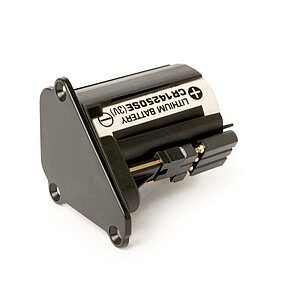

SIKO Global, 电池单元 ZB1027
电池单元 ZB1027

  • 由电池和底座组成的单元

  • 用于备用电池简易可靠的更换

前往有关产品
SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
84209
配套插头, 4 针，插头
84210
总线连接器, 4 针，插头
BAS-0005

类似产品

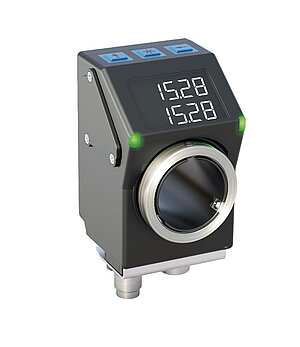

SIKO Global, 电子式位置指示器 AP05
电子式位置指示器 AP05

  • 带有总线接口或信号通讯接口的电子式位置显示器

  • 带背光的双行 LCD 显示器

  • 集成调准的理论值和实际值显示

前往有关产品

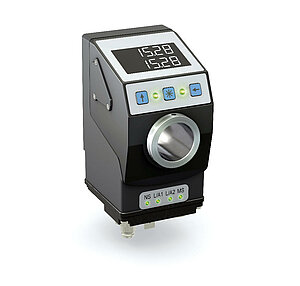

SIKO Global, 电子式位置指示器 AP20
电子式位置指示器 AP20

  • 工业以太网现场总线的集成

  • 带背光的双行 LCD 显示器

  • 集成调准的理论值和实际值显示

前往有关产品

供货范围

  • AP10S
  • CD 上的资料
  • 安装指南
