Capteur d'arbre creux GS04

Composants de système de AP10S, MA503/2, MA504/1
SIKO Global, Capteur d'arbre creux GS04
SIKO Global, Capteur d'arbre creux GS04
  • Capteur à mesure rotatif avec détection magnétique
  • Connexion enfichable aux afficheurs de position AP10S, AP20S, MA503/2, MA504/1
  • Montage simple d'arbre de creux, Ø max. 20 mm
  • Type de protection IP65
SIKO Products Inc., Siège social/Distribution Amérique du Nord
+1 734 426-3476 sales.us(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Commande
  • Téléchargements
  • Accessoires

Dessin industriel

SIKO Global, Capteur d'arbre creux GS04

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Arbre
acier spécial inoxydable
Boîtier
plastique
Couleur
noir, RAL 9005
Régime
≤600 min-1
Gaine de câble
PUR
type de connexion E15
PVC
type de connexion E16
Rayon de flexion câble
≥52 mm
pose fixe/mobile (type de connexion E15)
>17 mm
pose fixe (type de connexion E16)
Caractéristique
Caractéristiques techniques
Complément
Tension de service
alimentation via électronique en aval
Type de branchement
connecteur M8
6 pôles, 1 broche (type de connexion E15)
connecteur plat
8 pôles, 1 broche (type de connexion E16)
Caractéristique
Caractéristiques techniques
Complément
Détection
magnétique
roue polaire à 18 pôles de 5 mm
Résolution
en fonction de l‘électronique en aval
Plage de mesure
en fonction de l‘électronique en aval
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
… 60 °C
Température de stockage
-20 … 70 °C
Humidité relative
formation de rosée non admise
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP65
EN 60529

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

arbre creux/
diamètre

20

20

20

ø 20 mm

RH14

Douille de réduction

0

autres sur demande

Type de branchement

E15

E15

E15

connecteur M8

adapté à AP10S
E16

connecteur

adapté à MA503/2 et MA504/1

Longueur de câble

00,5

00.5

00.5
m, par pas de 0.5 m
01.0
01.5
02.0

Votre clé de commande

GS04 - 20 - E15 - 00.5
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions de montage

PDF

DE | EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Accessoires

SIKO Global, Indicateur de position électronique AP10S
Indicateur de position électronique AP10S

  • Indicateur de position électronique avec connecteur à broche pour capteur magnétique

  • Écran rétroéclairé de lecture optimale

  • LCD deux lignes pour valeurs de consigne et effective

Vers le produit
SIKO Global, Indicateur de position électronique AP20S
Indicateur de position électronique AP20S

  • Indicateur de position électronique avec connecteur à broche pour capteur magnétique

  • Bus de terrain Ethernet industriel intégré

  • LCD à deux lignes rétroéclairées

Vers le produit

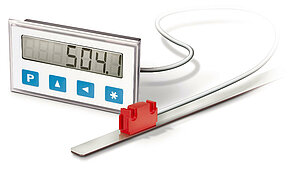

SIKO Global, Afficheur de mesures MA504/1
Afficheur de mesures MA504/1

  • Précision d‘affichage 10 μm max.

  • Reproductibilité ±0.01 mm max.

  • LCD Lowest Power

Vers le produit

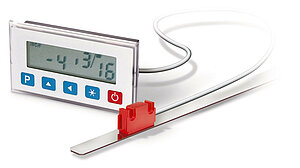

SIKO Global, Afficheur de mesures MA503/2
Afficheur de mesures MA503/2

  • Précision d‘affichage 10 μm max. ou 1/64 inch

  • Reproductibilité ±0.01 mm max.

  • LCD Low Power à fonction décimale et fraction d‘inch

Vers le produit

Étendue de la livraison

  • GS04
  • Instructions de montage
