绝对值式编码器 AV58M

带有实心轴的金属外壳
SIKO Global, 绝对值式编码器 AV58M
SIKO Global, 绝对值式编码器 AV58M
旋转编码器 AV58M 带 "示教功能" 是一个带模拟输出的磁性绝对值编码器。用户可以通过 2 个在背面安置的按钮以及通过 2 个外部输入，设置自己想要的测量范围，该设备应用无电池的多匝技术。
  • 绝对值模拟编码器
  • 以 13 bit（8192）分辨率分布于整个测量范围
  • 工作温度可达-40°C
  • 电压输出 (0 … 10 V, 0.5 … 4.5 V), 电流输出 (0 … 20 mA)
  • 测量范围可利用示教功能通过功能键或外部输入来编程
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 绝对值式编码器 AV58M

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
不锈钢
外壳
镀镍钢
转速
≤12000 min-1
转动惯量
≤20 gcm²
启动扭矩
≤2 Ncm 在 25 °C 时
轴负载
20 N 轴方向
80 N 径向
重量
~0.15 kg

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
8 … 32 V DC
4 … 20 mA
电流消耗
20 mA @ 24 V (空载时) 典型式
无载荷
线性
0.15 %
负载
<500 Ω 在 ≥15 V DC 情况下
4 … 20 mA
精度
±0.09 °
开关时间
<500 ms
震荡时间
32 ms
连接方式
1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
8 … 32 V DC
0 … 10 V
8 … 32 V DC
0.5 … 4.5 V
电流消耗
15 mA 典型式
无载荷
线性
0.15 %
负载
>10 kΩ 在 ≥12 V DC 情况下
0 … 10 V, 0.5 … 4.5 V
精度
±0.09 °
开关时间
<500 ms
震荡时间
32 ms
连接方式
1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头
特征
技术数据
内容补充
分辨率
13 bit (输出)
在被编程的测量范围内
测量范围
≥11.5 °
65536 rotation(s)
16 rotation(s)
工厂设置
特征
技术数据
内容补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
98 %
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP66, IP67 (向壳体方向)
按照 EN 60529 标准
IP65 (向轴方向)
按照 EN 60529 标准
耐冲击性
≤1000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 10 … 1 kHz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

信号符标
 插脚
Iout/Uout
 1
+UB
 2
GND
 3
"Limit 2 "
 4
Limit 1
 5

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

接口

0/10V

0/10V

0/10V

0 … 10 V

0,5/4,5V

0.5 … 4.5 V

4/20mA

4 … 20 mA

您专人的订货代码

AV58M - 0/10V - 6 - M12
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN | FR

3D-CAD 模型

ZIP

CAD-Modell

附件

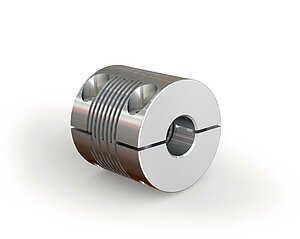

SIKO Global, 挠性联轴器 AK18
挠性联轴器 AK18

  • 机械制造公差的零间隙补偿

前往有关产品
SIKO Global, 延长线 KV05S0
延长线 KV05S0

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品

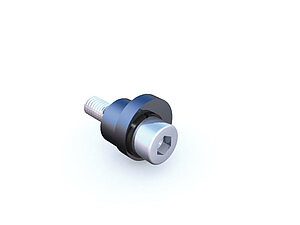

SIKO Global, 辅助夹 SK
辅助夹 SK

  • 用于简便安全的固定安装的带有伺服法兰的旋转编码器

前往有关产品
SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109

类似产品

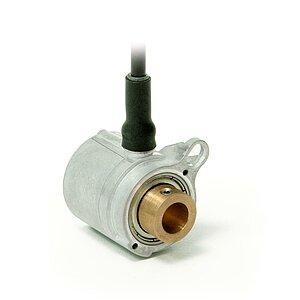

SIKO Global, 绝对值式编码器 AH25S
绝对值式编码器 AH25S

  • 微型的绝对值模拟编码器

  • 12 位 (4096) 分辨率 360°

  • 防护等级为IP65

前往有关产品

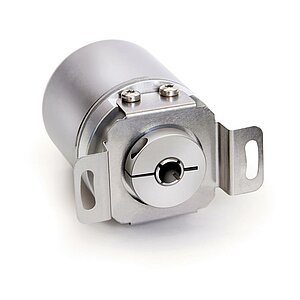

SIKO Global, 绝对值式编码器 AH36M
绝对值式编码器 AH36M

  • 绝对值模拟编码器

  • 以 13 bit（8192）分辨率分布于整个测量范围

  • 以 13 bit（8192）分辨率分布于整个测量范围

前往有关产品

供货范围

  • AV58M
