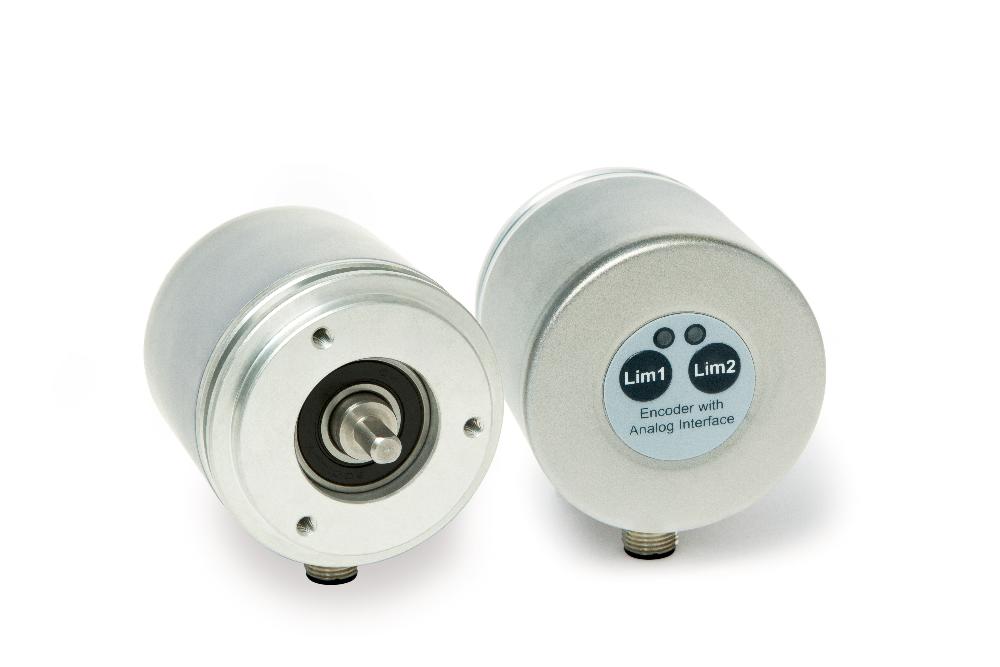

Codeur de valeur absolue AV58M

Boîtier métallique avec arbre plein
SIKO Global, Codeur de valeur absolue AV58M
SIKO Global, Codeur de valeur absolue AV58M
Le codeur rotatif AV58M avec «Teach in function» est un codeur magnétique de valeur absolue à sortie analogique. Le codeur peut être réglé par l’utilisateur sur la plage de mesures désirée au moyen de deux touches se trouvant en face arrière ainsi que de deux entrées externes. L’appareil dispose d’une technologie multitours sans pile.
  • Codeur absolu analogique
  • Résolution 13 bits (8192) au-delà de la plage de mesure
  • Température de fonctionnement jusqu'à -40 °C
  • Tension de sortie (0 … 10 V, 0.5 … 4.5 V), courant de sortie (0 … 20 mA)
  • Plage de mesure programmable à l'aide de la fonction teach-in par touches ou entrées externes
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Codeur de valeur absolue AV58M

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Arbre
acier spécial inoxydable
Boîtier
acier nickelé
Régime
≤12000 min-1
Couple d'inertie
≤20 gcm²
Couple de démarrage
≤2 Ncm à 25 °C
Contraintes de l'arbre
20 N axial
80 N radial
Poids
~0.15 kg

Messwandler, Stromausgang

Caractéristique
Caractéristiques techniques
Complément
Tension de service
8 … 32 V CC
4 … 20 mA
Consommation de courant
20 mA @ 24 V (en veille) typique
sans charge
Linéarité
0.15 %
Charge
<500 Ω pour ≥15 V DC
4 … 20 mA
Précision
±0.09 °
Heure d'enclenchement
<500 ms
Durée de stabilisation
32 ms
Type de branchement
1 connecteur M12 (codage A)
5 pôles, 1 broche

Messwandler, Spannungsausgang

Caractéristique
Caractéristiques techniques
Complément
Tension de service
8 … 32 V CC
0 … 10 V
8 … 32 V CC
0.5 … 4.5 V
Consommation de courant
15 mA typique
sans charge
Linéarité
0.15 %
Charge
>10 kΩ pour ≥12 V DC
0 … 10 V, 0.5 … 4.5 V
Précision
±0.09 °
Heure d'enclenchement
<500 ms
Durée de stabilisation
32 ms
Type de branchement
1 connecteur M12 (codage A)
5 pôles, 1 broche
Caractéristique
Caractéristiques techniques
Complément
Résolution
13 bit (sortie)
par plage de mesure programmée
Plage de mesure
≥11.5 °
65536 rotation(s)
16 rotation(s)
réglage usine
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 85 °C
Température de stockage
-40 … 85 °C
Humidité relative
98 %
formation de rosée non admise
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP66, IP67 (côté boîtier)
EN 60529
IP65 (côté arbre)
EN 60529
Résistance aux chocs
≤1000 m/s2, 6 ms
EN 60068-2-27
Résistance aux vibrations
≤100 m/s2, 10 … 1 kHz
EN 60068-2-6

Plus d’informations

affectation des broches

Signal
 PIN
Iout/Uout
 1
+UB
 2
GND
 3
"Limit 2 "
 4
Limit 1
 5

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Interface

0/10V

0/10V

0/10V

0 à 10 V

0,5/4,5V

0.5 … 4.5 V

4/20mA

4 à 20 mA

Votre clé de commande

AV58M - 0/10V - 6 - M12
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions de montage

PDF

DE | EN

Certificate de conformité EU

PDF

DE | EN | FR

Modèle 3D-CAO

ZIP

CAD-Modell

Accessoires

SIKO Global, Accouplement flexible AK18
Accouplement flexible AK18

  • Compensation sans jeu des tolérances mécaniques de fabrication

Vers le produit
SIKO Global, Rallonge de câble KV05S0
Rallonge de câble KV05S0

  • Branchement de câble prémonté

  • Longueur de câble 3 m

  • Connectique M12 (codage A), 5 pôles

Vers le produit

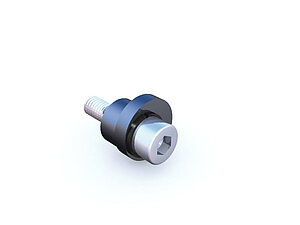

SIKO Global, Servopince SK
Servopince SK

  • Pour fixation simple et sûre des encodeurs à servo-bride

Vers le produit
SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant,  5 pôles, douille angulaire
83006
Connecteur correspondant, 5 pôles, douille
84109

Produits comparables

SIKO Global, Codeur de valeur absolue AH25S
Codeur de valeur absolue AH25S

  • Capteur analogique absolu, modèle miniature

  • Résolution 12 bit (4096) sur 360°

  • Type de protection IP65

Vers le produit

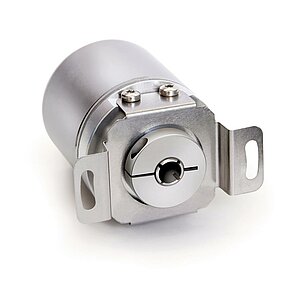

SIKO Global, Codeur de valeur absolue AH36M
Codeur de valeur absolue AH36M

  • Codeur absolu analogique

  • Résolution 13 bits (8192) au-delà de la plage de mesure

  • Résolution 13 bits (8192) au-delà de la plage de mesure

Vers le produit

Étendue de la livraison

  • AV58M
