Absoluter Drehgeber AV58M

Absoluter Drehgeber AV58M

Metallgehäuse mit Vollwelle
SIKO Global, Absoluter Drehgeber AV58M
SIKO Global, Absoluter Drehgeber AV58M
Der Drehgeber AV58M mit "Teach-in-Funktion" ist ein magnetischer Absolutwertgeber mit analogem Ausgang. Der Drehgeber kann über zwei an der Rückseite befindlichen Taster sowie über zwei externe Eingänge, vom Benutzer selbst, auf den gewünschten Messbereich eingestellt werden. Das Gerät verfügt über eine batterielose Multiturntechnologie.
  • Absoluter Analoggeber
  • 13 bit (8192) Auflösung über den Messbereich
  • bis -40 °C Arbeitstemperatur
  • Spannungs- (0 … 10 V, 0.5 … 4.5 V), Stromausgang (0 … 20 mA)
  • programmierbarer Messbereich über teach-in Funktion mit Tastenfunktion oder externe Eingänge
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Absoluter Drehgeber AV58M

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Edelstahl rostfrei
Gehäuse
Stahl vernickelt
Drehzahl
≤12000 min⁻¹
Trägheitsmoment
≤20 gcm²
Anlaufdrehmoment
≤2 Ncm bei 25 °C
Wellenbelastung
20 N axial
80 N radial
Gewicht
~0.15 kg

Messwandler, Stromausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 32 V DC
4 … 20 mA
Stromaufnahme
20 mA @ 24 V (Leerlauf) typisch
ohne Last
Linearität
0.15 %
Last
<500 Ω bei ≥15 V DC
4 … 20 mA
Genauigkeit
±0.09 °
Einschaltzeit
<500 ms
Einschwingzeit
32 ms
Anschlussart
1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift

Messwandler, Spannungsausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 32 V DC
0 … 10 V
8 … 32 V DC
0.5 … 4.5 V
Stromaufnahme
15 mA typisch
ohne Last
Linearität
0.15 %
Last
>10 kΩ bei ≥12 V DC
0 … 10 V, 0.5 … 4.5 V
Genauigkeit
±0.09 °
Einschaltzeit
<500 ms
Einschwingzeit
32 ms
Anschlussart
1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift
Merkmal
Technische Daten
Ergänzung
Auflösung
13 bit (Ausgang)
über den programmierten Messbereich
Messbereich
≥11.5 °
65536 Umdrehung(en)
16 Umdrehung(en)
Werkseinstellung
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
98 %
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP66, IP67 (Gehäuseseite)
EN 60529
IP65 (Wellenseite)
EN 60529
Schockfestigkeit
≤1000 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 10 … 1 kHz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Signal
 PIN
Iout/Uout
 1
+UB
 2
GND
 3
Limit 2
 4
Limit 1
 5

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Schnittstelle

0/10V

0/10V

0/10V

0 … 10 V

0,5/4,5V

0.5 … 4.5 V

4/20mA

4 … 20 mA

Ihr Bestellschlüssel

AV58M - 0/10V - 6 - M12
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN | FR

3D-CAD Modell

ZIP

CAD-Modell

Zubehör

SIKO Global, Ausgleichskupplung AK18
Ausgleichskupplung AK18

  • spielfreier Ausgleich von mechanischen Fertigungstoleranzen

Zum Produkt
SIKO Global, Kabelverlängerung KV05S0
Kabelverlängerung KV05S0

  • vorkonfektionierter Kabelanschluss

  • Kabellänge 3 m

  • Anschlusstechnik M12 (A-kodiert), 5-polig

Zum Produkt
SIKO Global, Servoklammer SK
Servoklammer SK

  • für die einfache und sichere Befestigung von Drehgebern mit Servoflansch

Zum Produkt
SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 5-polig, Winkelbuchse
83006
Gegenstecker, 5-polig, Buchse
84109

Vergleichbare Produkte

SIKO Global, Absoluter Drehgeber AH25S
Absoluter Drehgeber AH25S

  • absoluter Analoggeber in Miniaturausführung

  • 12 bit (4096) Auflösung über 360°

  • Schutzart IP65

Zum Produkt

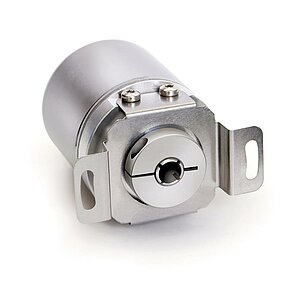

SIKO Global, Absoluter Drehgeber AH36M
Absoluter Drehgeber AH36M

  • Absoluter Analoggeber

  • 13 bit (8192) Auflösung über den Messbereich

  • 13 bit (8192) Auflösung über den Messbereich

Zum Produkt

Lieferumfang

  • AV58M
