Indicateur de position électronique AP10S

avec interface bus, pour mesure linéaire directe
SIKO Global, Indicateur de position électronique AP10S
SIKO Global, Indicateur de position électronique AP10S
SIKO Global, Indicateur de position électronique AP10S
SIKO Global, Indicateur de position électronique AP10S
Indicateur de position absolu avec interface de communication pour le déplacement linéaire et de coulisses qui guide lopérateur de manière intuitive pour le réglage correct de machines lors dun changement de produit ou de modifications de format. La lisibilité est optimisée pour un guidage intuitif de lutilisateur : lécran rétroéclairé indique de manière claire les valeurs de consigne et réelle et les deux LED indiquent clairement la direction dans laquelle le déplacement doit avoir lieu. Linterface IO-Link autorise une intégration simple et sûre dans les machines de construction modulaire.
  • Indicateur de position électronique avec connecteur à broche pour capteur magnétique
  • Écran rétroéclairé de lecture optimale
  • LCD deux lignes pour valeurs de consigne et effective
  • Remise à zéro, coordonnée incrémentale, décalage à entrer au clavier
  • Interface RS485 intégrée, CAN-Bus ou IO-Link en option
  • Précision d‘affichage jusqu‘à 0,01 mm
  • Fonction valeur absolue par sauvegarde interne
  • Guidage de l'utilisateur par LED d'état bicolores
  • Indice de protection IP53, en option IP65
  • Industrie 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Visionner la vidéo d‘expert
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Composant du système
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Indicateur de position électronique AP10S

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
plastique renforcé
filet de connecteur laiton nickelé / couvercle, mise à la terre métal
Couleur
noir, RAL 9005
Poids
~0.11 kg
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Consommation de courant
~30 mA
pour le fonctionnement avec des LED plus ~3 mA par LED
Puissance absorbée
~0.72 VA
puissance d'alimentation max. du bloc d'alimentation utilisé : 100 VA.Le bloc d'alimentation utilisé satisfait à SELV/Limited Energy (CEI 61010-1) ou SELV/LPS (CEI 60950-1) ou classe 2 (UL 1310).
Durée de vie de batterie
~8 Année(s)
Mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Afficheur/zone d'affichage
6 chiffres, LCD 14 segments,~ 8 mm de hauteur
virgule décimale, 2 lignes, caractères spéciaux (LED rétroéclairée rouge/blanc)
Signe spécial
flèche sans horaire, flèche sens anti-horaire, coordonnée incrémentale, pile
Affichage d'état
2 LED bicolores (rouge/vert)
état de positionnement, paramétrable
Touches
fonction incrémentale, paramétrer, réinitialiser
Interface
RS485, CANopen, IO-Link
sans séparation galvanique
Type de branchement
2 connecteurs M8 (codage A)
4 pôles, 1 douille, 1 broche (RS485, CANopen)
1 connecteur M8 (codage A)
4 pôles, 1 broche (IO-Link)
1 connecteur M8 (codage A)
6 pôles, 1 douille (capteur)
mise à la terre via connecteur plat 6.3 mm ou cosse
Caractéristique
Caractéristiques techniques
Complément
Détection
capteur externe
Résolution
720 Incréments/révolution
valeur d'affichage/tour programmable (utilisation avec GS04)
0.01 mm
utilisation avec MS500H
Précision du système
±35 µm
utilisation avec MS500H
Plage de mesure
±20971 m
utilisation avec MS500H
≤233016 rotation(s)
utilisation avec GS04
autorisation
UL
UL 61010-1, fichier n° E503367
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
… 60 °C
Température de stockage
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
EN 61326-1
immunité requise industrie, limite d'émission classe B, conducteur blindé indispensable
Prescription de sécurité
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Alimentation à puissance limité selon DIN EN 61010-1 section 9.4.
Type de protection
IP53
EN 60529, uniquement avec contre-connecteur (indice de protection non examiné par UL)
IP65
EN 60529, uniquement avec contre-connecteur (indice de protection non examiné par UL)
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6

Plus d’informations

affectation des broches

Interfaces

RS485
 CAN-Bus
 IO-Link
 PIN
TxRx-/DÜB
 CANL
 L+ (+UB)
 1
TxRx+/DÜA
 CANH
 nc
 2
+UB
 +UB
 L- (GND)
 3
GND
 GND
 C/Q
 4

Industrie 4.0

L'échange de données avec les indicateurs de position se limite dans la plupart des cas à l'échange de données de processus. Outre les données de processus, les indicateurs intelligents offrent des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prévisionnelle « Predictive Maintenance » :
Données de processus
 Smart Value
 Smart Function
Position réelle
 Tension de la batterie
 Planning changement de batterie
"Position cible "
 Présence, distance, orientation du capteur
 Erreur de comptage

Composant du système

SIKO Global, Indicateur de position électronique AP10S
Indicateur de position électronique AP10S
SIKO Global, Capteur magnétique MS500H
Capteur magnétique MS500H
SIKO Global, Bande magnétique MB500/1
Bande magnétique MB500/1
SIKO Global, Anneau magnétique MR500
Anneau magnétique MR500
SIKO Global, Anneau de bande magnétique MBR500
Anneau de bande magnétique MBR500
SIKO Global, Capteur d'arbre creux GS04
Capteur d'arbre creux GS04

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Interface/
protocole

CAN

CAN

CAN

CANopen

S3/09

RS485/SIKONETZ5

IOL

IO-Link

Type de protection

IP53

IP53

IP53

IP53

IP65

IP65

Fenêtre

SF

SF

SF

film protecteur

K

plastique

protection contre les chocs

Votre clé de commande

AP10S - CAN - IP53 - EX - SF - S
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Manuel

CANopen

PDF

DE
EN

SIKONETZ5

PDF

DE
EN

IO-Link

PDF

DE
EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Certificate de conformité EU

PDF

DE | EN | FR

Instructions de montage

PDF

DE | EN

Package d'installation

ZIP

Téléchargement

Certificat

UL

PDF

EN

Certificate de conformité UKCA

PDF

EN

Accessoires

SIKO Global, Easy touch control ETC5000
Easy touch control ETC5000

  • Système de commande pour afficheurs de position et servomoteurs

  • Concept de commande à écran tactile intuitif pour le réglage de format

  • jusqu'à 31 appareils peuvent être commandés

Vers le produit
SIKO Global, Rallonge de câble KV04S1
Rallonge de câble KV04S1

  • Branchement de câble prémonté

  • Longueur de câble jusqu‘à 10 m

  • Connectique M8, 4 pôles

Vers le produit

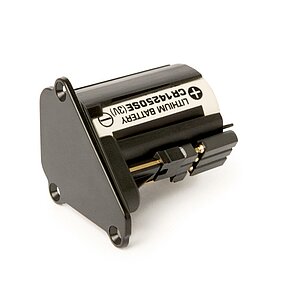

SIKO Global, Pile ZB1027
Pile ZB1027

  • Unité de pile et support avec contacts

  • Pour remplacement simple et fiable de la pile de sauvegarde

Vers le produit
SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant, 4 pôles, douille
84209
Connecteur correspondant, 4 pôles, broche
84210
Connecteur terminaison bus, 4 pôles, broche
BAS-0005

Produits comparables

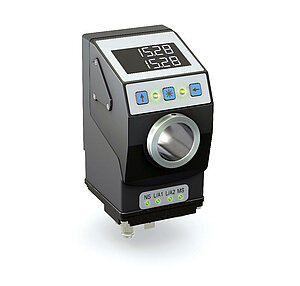

SIKO Global, Indicateur de position électronique AP05
Indicateur de position électronique AP05

  • Indicateur de position électronique avec interface bus/de données

  • LCD à deux lignes rétroéclairées

  • Affichage des valeurs de consigne/réelle avec alignement intégré

Vers le produit
SIKO Global, Indicateur de position électronique AP20
Indicateur de position électronique AP20

  • Bus de terrain Ethernet industriel intégré

  • LCD à deux lignes rétroéclairées

  • Affichage des valeurs de consigne/réelle avec alignement intégré

Vers le produit

Étendue de la livraison

  • AP10S
  • Documentation sur CD
  • Instructions de montage

Rapports d’application SIKO

Machine d'étiquetage avec des indicateurs de position SIKO et des moteurs de positionnement

Pharma 4.0 avec réglage de format intelligent

« Le réglage de format n’est pas vraiment un terme qui attire immédiatement l’attention dans le secteur pharmaceutique. Si l’on considère cependant les défis dans la production pharmaceutique, caractérisés par la pression sur les coûts, la concurrence et des réglementations strictes, un réglage de…

En savoir plus
Machine d'emballage de la société Zahoransky

La machine d'emballage de ZAHORANSKY met à profit l’indicateur de position compatible bus de SIKO pour le réglage de format

« Accroître la disponibilité de l’installation. Réduire les temps d’équipement. Réduire le rebut. Garantir la sécurité des processus ». Voici les exigences quand il s’agit d’optimiser le réglage de format sur les installations de production. Des systèmes intelligents qui rendent le changement de…

En savoir plus
Machine Packsys Global FlexSeamer pour la production de tubes

Des processus sécurisés pour la production de tubes : comment PackSys Global optimise sa production grâce à la technologie SIKO

Grands tubes, petits tubes, tubes allongés, tubes épais, tubes plats, mini-tubes… dans les domaines des soins bucco-dentaires, des cosmétiques et de la pharmacie, on fabrique des tubes de tailles et de formats innombrables. Les machines sur lesquelles on fabrique les conditionnements pour…

En savoir plus

Secteurs pertinents pour le produit

Planches en bois dans une entreprise de menuiserie
Travail du bois
Systèmes de positionnement SIKO pour la technologie d'emballage
Technique d'emballage

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Téléchargement sur les produits qui ne sont plus fabriqués
  • Tutoriels et vidéos
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2025 SIKO GmbH
