倾角传感器 IMS360
动态补偿式倾角传感器
得益于集成一体的加速度传感器和陀螺仪，坚固耐用的 IMS360 倾角传感器可提供在动态应用中的新应用可能性。 借助创新的传感器融合算法功能，可以补偿因振动和冲击引起的外部加速度，从而提供可靠的倾斜值。 此外，您还可以使用性能完整的 IMU 技术功能。 通过高防护等级、坚固的外壳和 E1 认证 (UN ECE R10)，其传感器非常适合用于商用车辆。
- 6 轴惯性测量单元（IMU）
- 通过创新的传感器融合技术对外部影响造成的加速度进行补偿功能
- 动态补偿式倾角检测 (360° 或 ±90°)
- 接口为 CANopen (DS406) 或者 SAE J1939
- 防护等级 IP6K9K, IP67
- 通过联邦汽车运输管理局的 E1 认证
- 使用 PURE.MOBILE 技术
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.13
kg
外壳
阳极氧化铝
安装方式
3 点式安装方式
特征
技术数据
内容补充
工作电压
8 … 36 V DC
反极性保护
功率消耗
≤600
mW
无载荷
状态指示
双色 LED 灯 (红/绿)
设备状态或 CAN 状态
负荷能力
±36
V
CAN 接口方式
温度漂移
0.01
°/K
接口
根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen
根据 ISO 11898-1 标准, 不带电子隔离功能
SAE J1939
地址
0 … 127
波特率
100
kbit/s
125
kbit/s
250
kbit/s
500
kbit/s
800
kbit/s
1
Mbit/s
开关时间
<500
ms
参数
根据 CiA 301、CiA 303 Part 3、CiA 305、CiA 410
CANopen
根据 SAE J1939-21, -71, -81, DA 标准
SAE J1939
连接方式
1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (连接类型 E12X)
特征
技术数据
内容补充
扫描
MEMS
分辨率
1
µg
测量范围
±2
g
许可
E1
通过 UN ECE R10 标准的批准号码: E1*10R06/02*9376*01
Gyroskop
特征
技术数据
内容补充
扫描
MEMS
分辨率
0.001
°/s
测量范围
±1000
°/s
许可
E1
通过 UN ECE R10 标准的批准号码: E1*10R06/02*9376*01
Neigungssensor
特征
技术数据
内容补充
扫描
MEMS
分辨率
0.01
°
系统精确度
±0.3
°
静态的
±0.5
°
经过动态补偿
测量范围
0 … 360 °
1 轴，可设置参数
±90
°
2 根轴、设置参数可调
许可
E1
通过 UN ECE R10 标准的批准号码: E1*10R06/02*9376*01
特征
技术数据
内容补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
98
%
不允许凝露
EMV
按照 EN 61326-3-1 标准
对抗扰度有要求的工业
按照 EN 61000-4-2、 -3、 -4、 -5、 -6 标准
抗干扰性 / 影响度
按照 ISO 11452-2、 -5 标准
干扰侵入量 EUB
按照 ISO 7637-2、 -3 标准
瞬时脉冲
ISO 10605
静电放电 (E.S.D)
防护等级
IP67
按照 EN 60529 标准，根据组装说明进行安装，并提供合适的配对插头
IP6K5
已按照 ISO20653 标准，根据组装说明进行安装，并提供合适的配对插头
IP6K9K
已按照 ISO20653 标准，根据组装说明进行安装，并提供合适的配对插头
盐雾测试
清晰度 4
按照 EN 60068-2-52 标准
耐冲击性
490 m/s2, 6 ms
按照 EN 60068-2-27 标准、 半正弦波、 3 轴 (+/-)、 每轴经 10 次冲击试验
耐振动性
10 … 2000 Hz
按照 EN 60068-2-64 标准、 EN 60068-2-14 标准、 3 轴、 每 4 个循环
更多信息
连接引脚分配类型
E12X
|
信号符标 |
插脚 |
|
CAN_SHLD |
1 |
|
+UB |
2 |
|
"整合规范文档 " |
3 |
|
CAN_H |
4 |
|
CAN_L |
5 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
界面接口/
报告记录
CAN
过滤器
SFI
轴数量
1
测量范围
360
仅在轴一数量有效
仅在轴二数量有效
更多附件
订货代码

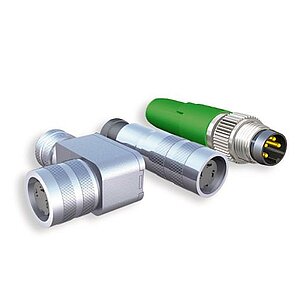

配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109
供货范围
- IMS360
- 快速参考指南
