Sensor de tracción por cable SG150

Robusta construcción de 15 m de longitud de medición
SIKO Global, Sensor de tracción por cable SG150
SIKO Global, Sensor de tracción por cable SG150
Codificador universal de cable de tracción con longitudes de medición de máx. 15000 mm, diseño robusto y guiado del cable preciso y seguro, preparado para el montaje de una amplia gama de codificadores con brida estándar de 58 mm. En combinación con un codificador de seguridad de la plataforma de sensores PURE.MOBILE, también puede utilizarse en aplicaciones críticas para la seguridad hasta el nivel de rendimiento PLd. Además, el codifcador de tracción por cable puede ampliarse con funciones adicionales, como un sensor de inclinación o interruptores DIP para una parametrización sencilla.
  • Modo de construcción muy compacto
  • Longitud de medición máx. 15000 mm
  • Salida flexible del cable gracias a la tecnología Wire-Flex
  • Sensor de tracción por cable para codificador rotatorio con 58 mm de servo-brida
  • Sólida construcción
  • Cable de medición muy estable (Nirosta)
  • En combinación con el codificador rotatorio WV58MR se puede recibir también como modelo Safety
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Componente del sistema
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Sensor de tracción por cable SG150

Característica

Datos mecánicos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Carcasa
fundición a presión de aluminio
Tipo de cable
ø0.87 mm
acero fino inoxidable, revestido de plástico
ø0.81 mm
acero fino inoxidable
Fuerza de extracción
≥15.5 N
Recorrido de medición/ Perímetro tambor
500 mm
Peso
~2.5 kg
sin codificador rotatorio
Característica
Característica
Complemento
Precisión del sistema
±0.1 %
en lo referente a la longitud de medición (mm)
Precisión de repetición
±0.2 mm
en función de la dirección de aproximación
Velocidad de desplazamiento
≤2.4 m/s
Característica
Característica
Complemento
Temperatura ambiente
-40 … 80 °C
Tipo de protección
ver codificador rotatorio

Más informaciones

Codificadores rotatorios que pueden combinarse con este sensor de tracción por cable

Los codificadores rotatorios los puede encontrar en nuestra página web www.siko-global.com. Son adecuados…
  • para salidas analógicas como corriente o tensión: AV3650M, AV58M
  • para salidas incrementales: IV5800
  • para salidas absolutas: WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
Los codificadores rotatorios de SIKO disponen entre otros de los siguientes interfaces: incremental, SSI, CANopen, CANopen Safety, SAE J1939, diferentes protocolos de bus de campo.
Las especificaciones técnicas de estos aparatos las puede consultar en las correspondientes hojas de datos. Además, se puede utilizar un gran número de variantes de sensores de diferentes fabricantes.

Observación de montaje

En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica

Componente del sistema

SIKO Global, Sensor de tracción por cable SG150
Sensor de tracción por cable SG150

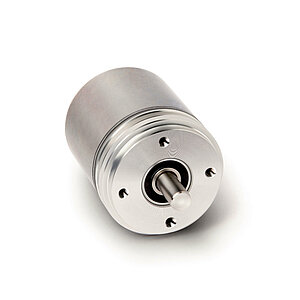

SIKO Global, Codificador incremental IV5800
Codificador incremental IV5800

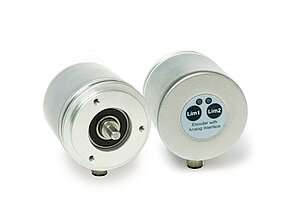

SIKO Global, Codificador rotatorio absoluto AV58M
Codificador rotatorio absoluto AV58M
SIKO Global, Codificador rotatorio absoluto WV3650M
Codificador rotatorio absoluto WV3650M
SIKO Global, Codificador rotatorio absoluto WV36M/CAN
Codificador rotatorio absoluto WV36M/CAN
SIKO Global, Codificador rotatorio absoluto WV5800M
Codificador rotatorio absoluto WV5800M
SIKO Global, Codificador rotatorio absoluto WV5850
Codificador rotatorio absoluto WV5850
SIKO Global, Codificador rotatorio absoluto WV58MR
Codificador rotatorio absoluto WV58MR

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Gama de medición

10000

10000

10000
en mm
15000

Tipo de cable

S

S

S

cable de acero, inoxidable

rango de medición ≤10000 mm
SK

cable de acero, revestido de plástico

tipo de codificador

OG6

OG6

OG6

sin sensor

S6

es posible una gran número de codificadores rotatorios

Posición conexión eléctrica

1

1

1

dirección salida del cable o axial

en función del codificador montado
2

hacia arriba

3

frente a la salida del cable

4

hacia abajo

O

sin sensor

Su clave de pedido

SG150 - 10000 - S - OG6 - 1
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones de montaje

PDF

DE | EN

Declaraciones de conformidad UE

PDF

DE | EN

Modelo 3D-CAD

ZIP

CAD-Modell

Declaraciones de conformidad UKCA

PDF

EN

Accesorio

SIKO Global, Rodillo de desvío UR
Rodillo de desvío UR

  • Para la modificación de la dirección de medición Se emplean rodillos de desvío cuando el sensor de tracción por cable no se puede montar en prolongación vertical respecto a la dirección de salida del cable

  • Se pueden combinar varios rodillos de desvío

Ver producto
SIKO Global, Prolongación de cable SV
Prolongación de cable SV

  • Para la prolongación del cable de medición o de la distancia con el objeto de medición no se prolonga sin embargo por ello la gama de medición del mismo codificador

  • Montaje sencillo

Ver producto

Productos equiparables

SIKO Global, Codificador rotatorio absoluto WV58MR-Testprodukt
Codificador rotatorio absoluto WV58MR-Testprodukt

  • Codificador rotatorio de seguridad redundante absoluto

  • Interfaz redundante CANopen Safety o CANopen

  • puede utilizarse en aplicaciones hasta el nivel de rendimiento PLd

Ver producto
SIKO Global, Codificador rotatorio absoluto AV58M
Codificador rotatorio absoluto AV58M

  • Transmisor analógico absoluto

  • 13 bit (8192) resolución sobre la gama de medición

  • Temperatura de trabajo hasta -40 °C

Ver producto
SIKO Global, Codificador rotatorio absoluto WV5800M
Codificador rotatorio absoluto WV5800M

  • Interfaz CANopen (DS406) o SAE J1939

  • Disponible carcasa comprobada contra niebla salina

  • Elevada compatibilidad CEM

Ver producto
SIKO Global, Codificador rotatorio absoluto WV58MR
Codificador rotatorio absoluto WV58MR

  • Codificador rotatorio de seguridad redundante absoluto

  • Interfaz redundante CANopen Safety o CANopen

  • puede utilizarse en aplicaciones hasta el nivel de rendimiento PLd

Ver producto
SIKO Global, Codificador rotatorio absoluto WV36M/SSI
Codificador rotatorio absoluto WV36M/SSI

  • Forma constructiva compacta (diámetro 36.5 mm)

  • Interfaz SSI

  • Tipo de protección IP65

Ver producto

Volumen de suministro

  • SG150
  • Información del usuario

Industrias relevantes para el producto

Excavadora amarilla trabajando
Máquinas de construcción
Vista trasera de tres grúas móviles amarillas
Técnica de grúas y de elevación

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Descargas para productos que ya no se fabrican
  • Tutoriales y vídeos
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2025 SIKO GmbH
