Codificador rotatorio absoluto WV36M/CAN

Carcasa de metal con eje macizo
SIKO Global, Codificador rotatorio absoluto WV36M/CAN
SIKO Global, Codificador rotatorio absoluto WV36M/CAN
Codificador rotatorio magnético absoluto Multiturn WV36M/CAN - sin baterÍa, con interfaz CANopen. El WV36M/CAN es, perfectamente adecuado, gracias al rodamiento de bolas doble, su pequeña forma constructiva y el pincipio de medición libre de desgaste, para tareas de posicionado en entornos mecánicos muy exigentes.
  • Forma constructiva compacta (diámetro 36.5 mm)
  • Interfaz CANopen (DS406) o SAE J1939
  • Multiturn sin batería
  • Rodamiento de bolas doble
  • 13 bit Multiturn (8192 revoluciones)
  • 12 bit Singleturn (4096 pasos)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Codificador rotatorio absoluto WV36M/CAN

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Eje
acero fino inoxidable
Brida
aluminio
Carcasa
acero niquelado
Revoluciones
≤12000 min-1
Momento de inercia
≤30 gcm²
Momento de arranque
≤3 Ncm a 20 °C
Carga del eje
≤40 N axial
≤110 N radial
Peso
~0.15 kg
Característica
Característica
Complemento
Tensión de servicio
9 … 30 V DC
protegido frente a un cambio de polaridad
Absorción de potencia
≤1.2 W
Interfaz
según ISO 11898, aislado galvánicamente
CANopen (DS406), SAE J1939
Dirección
ajustable
por SDO o Layer Setting Service (LSS)
Tasa de baudios
≤1 Mbit/s
Tiempodeciclo
≥1 ms
Característica
Característica
Complemento
Resolución
4096
Gama de proceso
4096 rivoluzione
8192 rivoluzione
Característica
Característica
Complemento
Temperatura ambiente
-40 … 85 °C
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
98 %
formación de rocío no permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP65
EN 60529
Resistencia a choques
≤1000 m/s2, 6 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 10 Hz … 1 kHz
EN 60068-2-6

Más informaciones

asignación de pines

Señal
 PIN
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Interfaz

CAN

CAN

CAN

CANopen (DS406)

CAN-J1939

SAE J1939

número de revoluciones

4096

4096

4096

12 bit

8192

13 bit

Tipo de montaje

6/S36

6/S36

6/S36

eje ø6 mm, brida ø36 mm

6/S58

eje ø6 mm, brida ø58 mm

10/S36

eje ø10 mm, brida ø36 mm

Su clave de pedido

WV36M/CAN - CAN - 4096 - 4096 - 6/S36 - M12
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones de montaje

PDF

DE | EN

paquete de configuración

ZIP

Descarga

Manual

PDF

EN
EN

Declaraciones de conformidad UE

PDF

DE | EN | FR

Accesorio

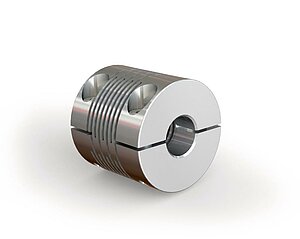

SIKO Global, Acoplamiento de compensación AK18
Acoplamiento de compensación AK18

  • Compensación sin juego de tolerancias mecánicas de fabricación

Ver producto

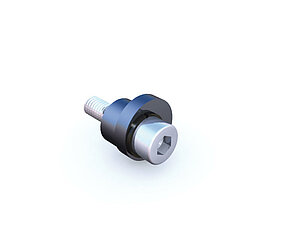

SIKO Global, Servopinza SK
Servopinza SK

  • Para la fijación sencilla y segura de codificadores rotatorios con servo-brida

Ver producto
SIKO Global, Visión de conjunto Contraenchufe
Visión de conjunto Contraenchufe

  • Contraenchufe recto

  • Contraenchufe acodado

  • Enchufe D-SUB

Ver producto
Otro accesorio
Clave del pedido
Contraenchufe, 5 polos, caja de derivación en ángulo
83006
Contraenchufe, 5 polos, hembrilla
84109

Productos equiparables

SIKO Global, Codificador rotatorio absoluto WV58MR-Testprodukt
Codificador rotatorio absoluto WV58MR-Testprodukt

  • Codificador rotatorio de seguridad redundante absoluto

  • Interfaz redundante CANopen Safety o CANopen

  • puede utilizarse en aplicaciones hasta el nivel de rendimiento PLd

Ver producto
SIKO Global, Codificador rotatorio absoluto WH58MR
Codificador rotatorio absoluto WH58MR

  • Codificador rotatorio de seguridad redundante absoluto

  • Interfaz redundante CANopen Safety o CANopen

  • puede utilizarse en aplicaciones hasta el nivel de rendimiento PLd

Ver producto
SIKO Global, Codificador rotatorio absoluto WV5800M
Codificador rotatorio absoluto WV5800M

  • Interfaz CANopen (DS406) o SAE J1939

  • Disponible carcasa comprobada contra niebla salina

  • Elevada compatibilidad CEM

Ver producto
SIKO Global, Codificador rotatorio absoluto WV58MR
Codificador rotatorio absoluto WV58MR

  • Codificador rotatorio de seguridad redundante absoluto

  • Interfaz redundante CANopen Safety o CANopen

  • puede utilizarse en aplicaciones hasta el nivel de rendimiento PLd

Ver producto

Volumen de suministro

  • WV36M/CAN
  • Instrucciones de montaje
