Seilzuggeber SG150

robuste Bauweise mit 15 m Messlänge
SIKO Global, Seilzuggeber SG150
SIKO Global, Seilzuggeber SG150
Universeller Seilzuggeber mit Messlängen von max. 15000 mm, robustem Aufbau sowie präziser und sicherer Seilführung, vorbereitet für die Anbringung unterschiedlichster Drehgeber mit 58 mm Standardflansch. In Kombination mit einem Safety Drehgeber der PURE.MOBILE Sensorplattform ist auch der Einsatz in sicherheitskritischen Anwendungen bis Performance Level PLd möglich. Des Weiteren kann der Seilzuggeber um zusätzliche Funktionen wie einem Neigungssensor oder DIP-Schalter zur einfachen Parametrisierung erweitert werden.
  • sehr kompakte Bauweise
  • Messlänge max. 15000 mm
  • flexibler Seilauslass dank Wire-Flex-Technologie
  • Seilzuggeber für Drehgeber mit 58 mm Servoflansch
  • robuste Bauweise
  • sehr stabiles Messseil (rostfrei)
  • in Kombination mit Drehgeber WV58MR auch als Safety-Ausführung erhältlich
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Systemkomponente
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Seilzuggeber SG150

Technische Daten

Mechanische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Aluminiumdruckguss
Seiltyp
ø0.87 mm
Edelstahl rostfrei, kunstoffummantelt
ø0.81 mm
Edelstahl rostfrei
Auszugskraft
≥15.5 N
Messweg/ Seiltrommelumdrehung
500 mm
Gewicht
~2.5 kg
ohne Drehgeber
Merkmal
Technische Daten
Ergänzung
Systemgenauigkeit
±0.1 %
in Bezug auf Messlänge (mm)
Wiederholgenauigkeit
±0.2 mm
je Anfahrtsrichtung
Verfahrgeschwindigkeit
≤2.4 m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 80 °C
Schutzart
siehe Drehgeber

Mehr Informationen

Drehgeber, die mit diesem Seilzuggeber kombiniert werden können

Passende Drehgeber finden Sie auf unserer Website www.siko-global.com. Es eignen sich …
  • für analoge Ausgänge wie Strom oder Spannung: AV3650M, AV58M
  • für inkrementelle Ausgänge: IV5800
  • für absolute Ausgänge: WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
SIKO Drehgeber verfügen unter anderem über folgende Schnittstellen: inkrementell, SSI, CANopen, CANopen Safety, SAE J1939, verschiedene Feldbusprotokolle
Die technischen Spezifikationen zu diesen Geräten entnehmen Sie bitte den jeweiligen Datenblättern. Weiterhin sind eine Vielzahl von Gebervarianten unterschiedlicher Hersteller einsetzbar.

Montagehinweis

Bei der Befestigung des Seils ist zu berücksichtigen, dass der Seilauszug in gerader, d.h. lotrechter Verlängerung zum Seil­austritt erfolgt. Empfehlung: Eine Anfangsstellung erst nach einem Auszug von ca. 5 mm wählen. Hierdurch wird verhindert, dass der Seilzug beim Rücklauf auf Anschlag fährt.
Darstellung symbolisch

Systemkomponente

SIKO Global, Seilzuggeber SG150
Seilzuggeber SG150
SIKO Global, Inkrementalgeber IV5800
Inkrementalgeber IV5800
SIKO Global, Absoluter Drehgeber AV58M
Absoluter Drehgeber AV58M
SIKO Global, Absoluter Drehgeber WV3650M
Absoluter Drehgeber WV3650M
SIKO Global, Absoluter Drehgeber WV36M/CAN
Absoluter Drehgeber WV36M/CAN
SIKO Global, Absoluter Drehgeber WV5800M
Absoluter Drehgeber WV5800M
SIKO Global, Absoluter Drehgeber WV5850
Absoluter Drehgeber WV5850
SIKO Global, Absoluter Drehgeber WV58MR
Absoluter Drehgeber WV58MR

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Messbereich

10000

10000

10000
in mm
15000

Seilausführung

S

S

S

Stahlseil, rostfrei

Messbereich ≤10000 mm
SK

Stahlseil, kunststoffummantelt

Gebertyp

OG6

OG6

OG6

ohne Geber

S6

Vielzahl von Drehgebern mögich

Lage elektrischer Anschluss

1

1

1

Richtung Seilausgang oder axial

abhängig vom angebauten Geber
2

nach oben

3

gegenüber Seilausgang

4

nach unten

O

ohne Geber

Ihr Bestellschlüssel

SG150 - 10000 - S - OG6 - 1
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN

3D-CAD Modell

ZIP

CAD-Modell

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

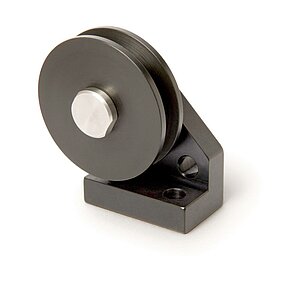

SIKO Global, Umlenkrolle UR
Umlenkrolle UR

  • zur Änderung der Messrichtung. Umlenkrollen werden eingesetzt, wenn der Seilzuggeber nicht in lotrechter Verlängerung zur Auszugrichtung des Seils montiert werden kann

  • mehrere Umlenkrollen sind kombinierbar

Zum Produkt

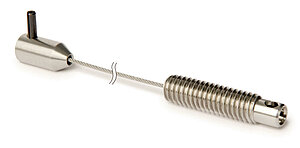

SIKO Global, Seilverlängerung SV
Seilverlängerung SV

  • zur Verlängerung des Messseils bzw. des Abstands zum Messobjekt, allerdings verlängert sich hiermit nicht der Messbereich des Gebers selbst

  • einfache Montage

Zum Produkt

Vergleichbare Produkte

SIKO Global, Absoluter Drehgeber WV58MR-Testprodukt
Absoluter Drehgeber WV58MR-Testprodukt

  • absoluter redundanter Safety Drehgeber

  • Schnittstelle CANopen Safety oder CANopen redundant

  • einsetzbar in Applikationen bis Performance Level PLd

Zum Produkt

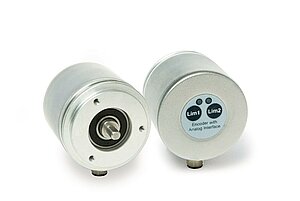

SIKO Global, Absoluter Drehgeber AV58M
Absoluter Drehgeber AV58M

  • Absoluter Analoggeber

  • 13 bit (8192) Auflösung über den Messbereich

  • bis -40 °C Arbeitstemperatur

Zum Produkt

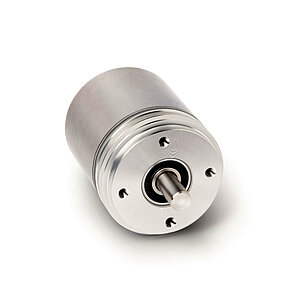

SIKO Global, Absoluter Drehgeber WV5800M
Absoluter Drehgeber WV5800M

  • Schnittstelle CANopen (DS406) oder SAE J1939

  • Salznebel getestetes Gehäuse verfügbar

  • hohe EMV-Verträglichkeit

Zum Produkt
SIKO Global, Absoluter Drehgeber WV58MR
Absoluter Drehgeber WV58MR

  • absoluter redundanter Safety Drehgeber

  • Schnittstelle CANopen Safety oder CANopen redundant

  • einsetzbar in Applikationen bis Performance Level PLd

Zum Produkt
SIKO Global, Absoluter Drehgeber WV36M/SSI
Absoluter Drehgeber WV36M/SSI

  • kompakte Bauform (36.5 mm Durchmesser)

  • Schnittstelle SSI

  • Schutzart IP65

Zum Produkt

Lieferumfang

  • SG150
  • Benutzerinformation
