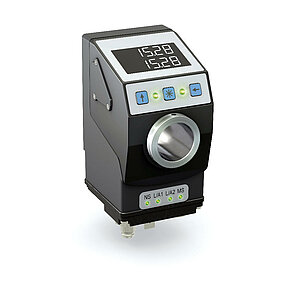

电子式位置指示器 AP05
带总线接口
位置指示器 AP05 直观的引导使用者在产品更换或者尺寸格式更改时正确的进行机器设置。优化的背光显示器精确的指示理论值和实际值。双 LED 灯明确的指示操作者需要进行调整的方向。因此使用位置指示器 AP05 可避免机器错误设置，通过这样可保证灵活的生产机械完全可靠的过程安全性。
- 带有总线接口或信号通讯接口的电子式位置显示器
- 带背光的双行 LCD 显示器
- 集成调准的理论值和实际值显示
- 通过 LED 状态指示灯引导使用者
- 空心轴带有20毫米直径的不锈钢夹环
- 通过显示器保护玻璃提高了抗冲击强度
- 集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
- 使用磁扫描的强大的传感器装置
- 对位置指示器AP04和DA04扩建兼容
- 防护等级 IP53, 可选 IP65
- 工业 4.0 就绪
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.07
kg
轴
塑料
外壳
增强塑料
镀铜螺纹式接头 / 金属式接地端子
颜色
黑色, RAL 9005
夹环
不锈钢
转速
≤500
min-1
电缆护套
PUR
连接方式 E15X, E12X
电缆曲率半径
≥30
mm
固定安装
Schnittstelle CANopen
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
电流消耗
~30
mA

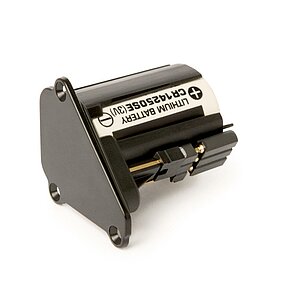

电池寿命
~8
年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
5位，7段LCD，〜６mm高
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
链式尺寸标注功能、参数可调整化、可校准功能
接口
CANopen
无电气隔离
连接方式
2 个 M8 插拔连接器 (A 编码)
4 针、1 个插口、1 个插头
通过 6.3 mm 扁插头接地
Schnittstelle RS485
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
电流消耗
~30
mA
电池寿命
~8
年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
5位，7段LCD，〜６mm高
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
链式尺寸标注功能、参数可调整化、可校准功能
接口
RS485
无电气隔离
连接方式
2 个 M8 插拔连接器 (A 编码)
4 针、1 个插口、1 个插头
通过 6.3 mm 扁插头接地
Schnittstelle IO-Link
特征
技术数据
内容补充
工作电压
18 … 30 V DC
反极性保护
电流消耗
~30
mA
电池寿命
~8
年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
5位，7段LCD，〜６mm高
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
链式尺寸标注功能、参数可调整化、可校准功能
接口
IO-Link 版本 1.1
按照 IEC 61131-9 V1.1.2 标准, 包括 Package 2015 & Corrigendum
连接方式
1个 M8 插拔连接器 (A 编码)
4 针, 1 个插头 (连接类型 EX)
1 个 M12 插拔连接器 (A 编码)
4 针, 1 个插头 (连接类型 E12X)
通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
扫描
磁性
分辨率
720
增量/转数
指示值/转数可自由编程
测量范围
≤932067
rotation(s)
特征
技术数据
内容补充
环境温度
0 … 60 °C
储存温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
按照 EN 61326-3-1 标准
对抗扰度有要求的工业，放射限值等级B
安全条例
德欧标准 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
功率受限的供电根据 DIN EN 61010-1 第 9.4. 节
防护等级
IP53
按照 EN 60529 标准, 在安装状态下，安装对应插头
IP65
按照 EN 60529 标准, 在安装状态下，安装对应插头
耐冲击性
≤500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
≤100 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准, 每 10 个循环
更多信息
连接引脚分配类型
接口
|
IO-Link |
RS485 |
CAN |
插脚 |
|
L+ (+UB) |
TxRx-/DÜB |
CANL |
1 |
|
nc |
TxRx+/DÜA |
CANH |
2 |
|
L- (GND) |
+24 V DC |
+24 V DC |
3 |
|
C/Q |
GND |
GND |
4 |
工业 4.0
在绝大多数情况下，与位置指示器进行的数据交换仅限于过程数据的交换。 智能指示器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等整体过程的评估工作：
|
工艺数据 |
智能值 |
智能式功能 |
|
实际位置 |
电池电压 |
更换电池的计划 |
|
"要求位置 " |
速度 |
超载 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
界面接口/
报告记录
IOL
空心轴/
直径
20
减径套

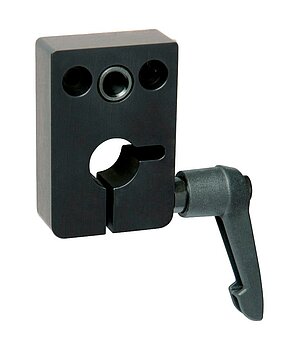

中间板
OZP
防护等级
IP53
连接方式
EX
无电线
仅限于 IO-Link 接口
仅限于 S3/09, CAN 接口
软件
S
附件
供货范围
- AP05
- 安装指南
