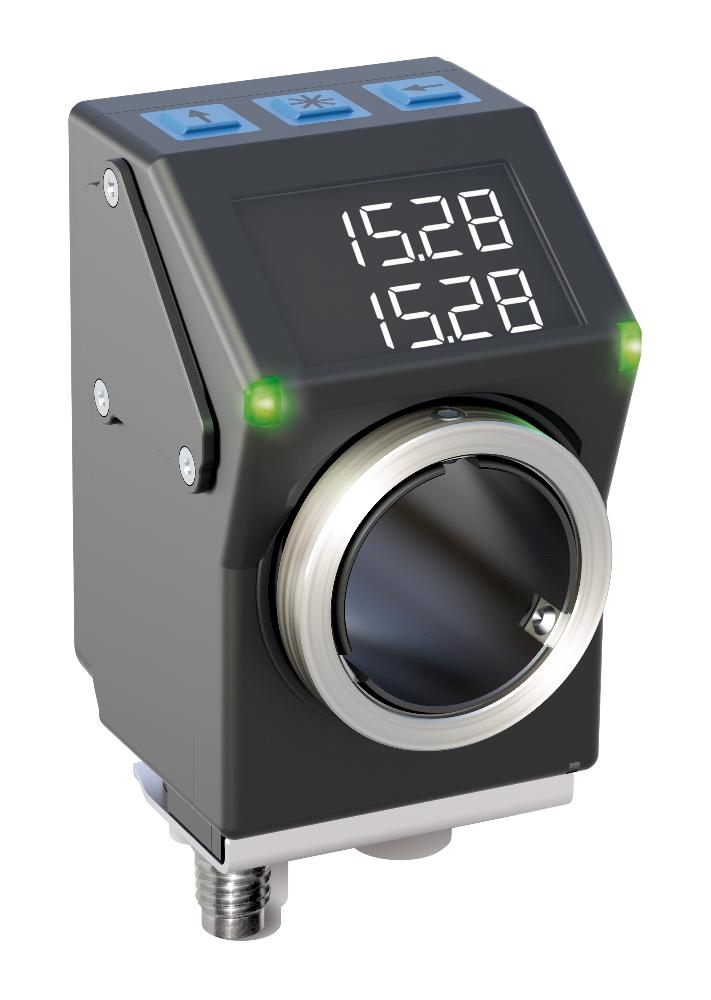

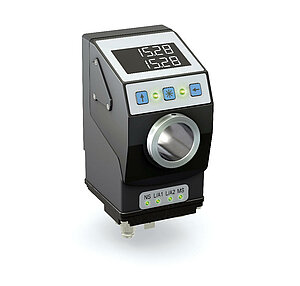

Indicatore di posizione elettronico AP05
con interfaccia bus
L’indicatore di posizione AP05 accompagna l’operatore in modo intuitivo ad una corretta regolazione macchina in caso di cambio di prodotto o formato. Il display a retroilluminazione ottimizzato indica i valori nominali e reali con estrema precisione. Due LED indicano inequivocabilmente all’operatore la direzione in cui va effettuata la regolazione. In tal modo gli indicatori di posizione AP05 consentiranno di evitare in futuro gli errori di regolazione rendendo infallibili le macchine di produzione flessibili.
- Indicatore di posizione elettronico con interfaccia bus/dati
- LCD a due righe con retroilluminazione
- Visualizzazione del valore nominale e reale con compensazione integrata
- Guida utente mediante LED di stato
- Albero cavo con Ø 20 mm e anello di bloccaggio in acciaio inox
- Elevata resistenza ai colpi grazie al vetro protettivo del display
- Interfaccia RS485 integrata, opzionale CAN bus o IO-Link
- Sensori robusti grazie a scansione magnetica
- Compatibile per montaggio su indicatore di posizione AP04 e DA04
- Grado di protezione IP53, opzionale IP65
- Industry 4.0 ready
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.07
kg
albero
materiale sintetico
Corpo
materiale sintetico rinforzato
filettatura della spina ottone nichelato / Conduttore di messa a terra in metallo
Colore
nero, RAL 9005
anello di bloccaggio
acciaio inossidabile
N. di giri
≤500
min-1
Guaina di protezione per cavi
PUR
Tipo di connessione E15X, E12X
Raggio di curvatura
≥30
mm
posato solidamente
Schnittstelle CANopen
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
protezione da inversione di polarità
Corrente assorbita
~30
mA
Durata batteria
~8
Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
LCD a 5 caratteri, 7 segmenti, h ~ 6 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, calibrare
Interfaccia
CANopen
senza separazione galvanica
Tipo di connessione
2 connettori M8 (codifica A)
a 4 poli, 1 connettore femmina, 1 connettore maschio
messa a terra con conn. maschio faston 6.3 mm
Schnittstelle RS485
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
protezione da inversione di polarità
Corrente assorbita
~30
mA
Durata batteria
~8
Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
LCD a 5 caratteri, 7 segmenti, h ~ 6 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, calibrare
Interfaccia
RS485
senza separazione galvanica
Tipo di connessione
2 connettori M8 (codifica A)
a 4 poli, 1 connettore femmina, 1 connettore maschio
messa a terra con conn. maschio faston 6.3 mm
Schnittstelle IO-Link
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
18 … 30 V DC
protezione da inversione di polarità
Corrente assorbita
~30
mA
Durata batteria
~8
Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
LCD a 5 caratteri, 7 segmenti, h ~ 6 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, calibrare
Interfaccia
IO-Link versione 1.1
secondo IEC 61131-9 V1.1.2, incl. Package 2015 & Corrigendum
Tipo di connessione
1 connettore M8 (codifica A)
a 4 poli, 1 connettore maschio (tipo di connessione EX)
1 connettore M12 (codifica A)
a 4 poli, 1 connettore maschio (tipo di connessione E12X)
messa a terra con conn. maschio faston 6.3 mm
Caratteristica
Dati tecnici
Integrazione
Scansione
magnetico
Risoluzione
720
Incrementi/rivoluzione
valore visualizzato/giro liberamente parametrizzabile
Range di misura
≤932067
rotaciones
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 60 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61326-1
esigenze di immunità nell'industria, valore limite d'emissione classe B
Disposizione di sicurezza
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Alimentazione con potenza limitata in conformità a DIN EN 61010-1 paragrafo 9.4.
Grado di protezione
IP53
EN 60529, in stato montato, con controconnettore montato
IP65
EN 60529, in stato montato, con controconnettore montato
Resistenza allo shock
≤500 m/s2, 11 ms
EN 60068-2-27, mezzo seno, 3 assi (+/-), 3 shock ognuno
Resistenza alle vibrazioni
≤100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 assi, 10 cicli ognuno
Ulteriori informazioni
piedinatura
Interfacce
|
IO-Link |
RS485 |
CAN |
PIN |
|
L+ (+UB) |
TxRx-/DÜB |
CANL |
1 |
|
nc |
TxRx+/DÜA |
CANH |
2 |
|
L- (GND) |
+24 V DC |
+24 V DC |
3 |
|
C/Q |
GND |
GND |
4 |
Industria 4.0
Nella maggior parte dei casi, lo scambio di dati con gli indicatori di posizione è limitato allo scambio dei dati di processo. Oltre ai dati di processo, i display intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
|
Dati di processo |
Smart Value |
Smart Function |
|
Posizione reale |
Tensione batteria |
Pianificazione sostituzione batteria |
|
"Posizione desiderata " |
Velocità |
Sovraccarico |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
interfaccia/
protocollo
IOL
albero cavo/
diametro
20
bussole di riduzione
Piastra intermedia
OZP
Grado di protezione
IP53
Tipo di connessione
EX
senza cavo
solo con IO-Link
solo con S3/09, CAN
Software
S

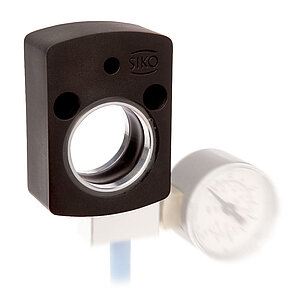

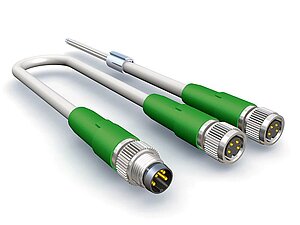

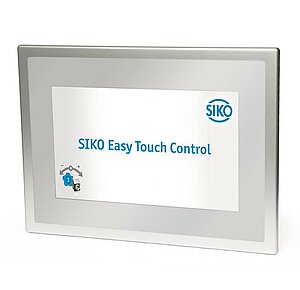

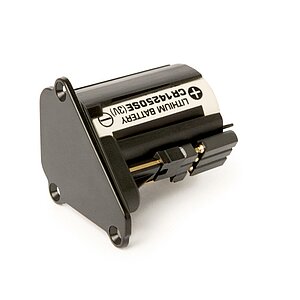

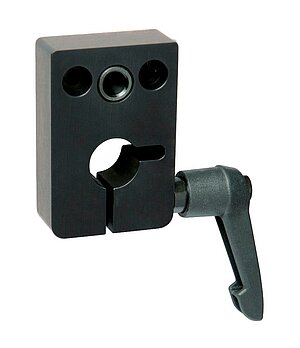

Accessori
Prodotti simili
Volume di fornitura
- AP05
- Istruzioni per il montaggio
