Elektronische Positionsanzeige AP05

Elektronische Positionsanzeige AP05

mit Busschnittstelle

SIKO Global, Elektronische Positionsanzeige AP05
SIKO Global, Elektronische Positionsanzeige AP05
SIKO Global, Elektronische Positionsanzeige AP05
SIKO Global, Elektronische Positionsanzeige AP05
SIKO Global, Elektronische Positionsanzeige AP05
SIKO Global, Elektronische Positionsanzeige AP05
SIKO Global, Elektronische Positionsanzeige AP05
Die Positionsanzeige AP05 führt den Benutzer intuitiv zur korrekten Maschineneinstellung bei Produktwechseln oder Formatänderungen. Das optimierte hinterleuchtete Display zeigt Sollwerte und Istwerte punktgenau an. Zwei LEDs weisen dem Maschinenbediener eindeutig die Richtung, in die verstellt werden muss. Maschinenfehleinstellungen sind mit der Positionsanzeige AP05 somit zukünftig vermeidbar, wodurch flexible Produktionsmaschinen lückenlos prozesssicher werden.
  • elektronische Positionsanzeige mit Bus-/Datenschnittstelle
  • zweizeiliges LCD mit Hinterleuchtung
  • Soll- und Istwertanzeige mit integriertem Abgleich
  • Benutzerführung durch Status LEDs
  • Hohlwelle mit Ø 20 mm und Edelstahl-Klemmring
  • erhöhte Schlagfestigkeit durch Display-Schutzglas
  • integrierte RS485-Schnittstelle, optional CAN-Bus oder IO-Link
  • robuste Sensorik durch magnetische Abtastung
  • anbaukompatibel zur Positionsanzeige AP04 und DA04
  • Schutzart IP53, optional IP65
  • Industrie 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Elektronische Positionsanzeige AP05

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Kunststoff
Gehäuse
Kunststoff verstärkt
Steckergewinde Messing vernickelt / Erdungsanschluss Metall
Farbe
schwarz, RAL 9005
Klemmring
Edelstahl rostfrei
Drehzahl
≤500 min⁻¹
Kabelmantel
PUR
Anschlussart E15X, E12X
Biegeradius Kabel
≥30 mm
fest verlegt
Gewicht
~0.07 kg

Schnittstelle CANopen

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
verpolsicher
Stromaufnahme
~30 mA
Lebensdauer Batterie
~8 Jahr(e)
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich
5-stellig LCD 7-Segment, ~6 mm hoch
Dezimalpunkte, 2 Zeilen, Sonderzeichen (LED hinterleuchtet rot/weiß)
Sonderzeichen
Pfeil Uhrzeigersinn, Pfeil Gegenuhrzeigersinn, Kettenmaß, Batterie
Statusanzeige
2x zweifarbige LED (rot/grün)
Positionsstatus, parametrierbar
Tasten
Kettenmaßfunktion, Parametrieren, Kalibrieren
Schnittstelle
CANopen
keine galvanische Trennung
Anschlussart
2x M8-Steckverbinder (A-kodiert)
4-polig, 1x Buchse, 1x Stift
Erdung über Flachstecker 6.3 mm

Schnittstelle RS485

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
verpolsicher
Stromaufnahme
~30 mA
Lebensdauer Batterie
~8 Jahr(e)
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich
5-stellig LCD 7-Segment, ~6 mm hoch
Dezimalpunkte, 2 Zeilen, Sonderzeichen (LED hinterleuchtet rot/weiß)
Sonderzeichen
Pfeil Uhrzeigersinn, Pfeil Gegenuhrzeigersinn, Kettenmaß, Batterie
Statusanzeige
2x zweifarbige LED (rot/grün)
Positionsstatus, parametrierbar
Tasten
Kettenmaßfunktion, Parametrieren, Kalibrieren
Schnittstelle
RS485
keine galvanische Trennung
Anschlussart
2x M8-Steckverbinder (A-kodiert)
4-polig, 1x Buchse, 1x Stift
Erdung über Flachstecker 6.3 mm

Schnittstelle IO-Link

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
18 … 30 V DC
verpolsicher
Stromaufnahme
~30 mA
Lebensdauer Batterie
~8 Jahr(e)
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich
5-stellig LCD 7-Segment, ~6 mm hoch
Dezimalpunkte, 2 Zeilen, Sonderzeichen (LED hinterleuchtet rot/weiß)
Sonderzeichen
Pfeil Uhrzeigersinn, Pfeil Gegenuhrzeigersinn, Kettenmaß, Batterie
Statusanzeige
2x zweifarbige LED (rot/grün)
Positionsstatus, parametrierbar
Tasten
Kettenmaßfunktion, Parametrieren, Kalibrieren
Schnittstelle
IO-Link Version 1.1
gemäß IEC 61131-9 V1.1.2, incl. Package 2015 & Corrigendum
Anschlussart
1x M8-Steckverbinder (A-kodiert)
4-polig, 1x Stift (Anschlussart EX)
1x M12-Steckverbinder (A-kodiert)
4-polig, 1x Stift (Anschlussart E12X)
Erdung über Flachstecker 6.3 mm
Merkmal
Technische Daten
Ergänzung
Abtastung
magnetisch
Auflösung
720 Inkremente/Umdrehung
Anzeigewert/Umdrehung frei parametrierbar
Messbereich
≤932067 Umdrehung(en)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 60 °C
Lagertemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61326-1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
Sicherheitsbestimmung
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Versorgung mit begrenzter Leistung nach DIN EN 61010-1 Abschnitt 9.4.
Schutzart
IP53
EN 60529, im angebauten Zustand, bei montiertem Gegenstecker
IP65
EN 60529, im angebauten Zustand, bei montiertem Gegenstecker
Schockfestigkeit
≤500 m/s2, 11 ms
EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks
Vibrationsfestigkeit
≤100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 Achsen, je 10 Zyklen

Mehr Informationen

Anschlussbelegung

Schnittstellen

IO-Link
RS485
CAN
PIN
L+ (+UB)
TxRx-/DÜB
CANL
1
nc
TxRx+/DÜA
CANH
2
L- (GND)
+24 V DC
+24 V DC
3
C/Q
GND
GND
4

Industrie 4.0

Der Datenaustausch mit den Positionsanzeigen beschränkt sich in den meisten Fällen auf den Austausch der Prozessdaten. Neben den Prozessdaten bieten intelligente Anzeigen Zusatzinformationen, die für die Zustandsüberwachung „Condition Monitoring“ bis hin zur vorausschauenden Wartung „Predictive Maintenance“ ausgewertet werden können:
Prozessdaten
Smart Value
Smart Function
Istposition
Batteriespannung
Planung Batteriewechsel
Zielposition
Geschwindigkeit
Überlast

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Schnittstelle/
Protokoll

IOL

IOL

IOL

IO-Link

S3/09

RS485/SIKONETZ5

CAN

CANopen

Hohlwelle/
Durchmesser

20

20

20

ø20 mm

RH12
RH14
RH15
RH16
Reduzierhülsen

Zwischenplatte

OZP

OZP

OZP

ohne

ZP04

ZP09

Adaptierung DA09S

Schutzart

IP53

IP53

IP53

IP53

IP65

IP65

Anschlussart

EX

EX

EX

Industriestecker

ohne Kabel
E12X

Kabelabgang

nur bei IO-Link
E15X

Kabelabgang

nur bei S3/09, CAN

Software

S

S

S

Standard Software

SW04

kompatibel zu AP04-CAN

SW05

kompatibel zu AP04-SN5

SW06

kompatibel zu AP04-SN3/4

Ihr Bestellschlüssel

AP05 - IOL - 20 - A - OZP - IP53 - EX - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

Handbuch

SIKONETZ5

PDF

DE
EN

CANopen

PDF

DE
EN

SW08

PDF

DE
EN

IO-Link

PDF

DE
EN

CANopen SW04

PDF

DE
EN

SW01

PDF

EN

3D-CAD Modell

Link/URL

CAD-Modell

UKCA-Konformitätserklärungen

PDF

EN

Montageanleitung

PDF

DE | EN

SW02

PDF

DE | EN

SW03

PDF

DE | EN

SW04, SW05, SW08

PDF

DE | EN

SW06

PDF

DE | EN

Setup-Package

ZIP

Download

EU-Konformitätserklärungen

PDF

DE | EN | FR

Zubehör

SIKO Global, Pneumatische Klemmplatte KP09P

Pneumatische Klemmplatte KP09P
  • pneumatische Klemmplatte zur Wellenklemmung

  • wählbare Größen des Druckluftanschlusses

  • einfache Montage und Nachrüstung

Zum Produkt

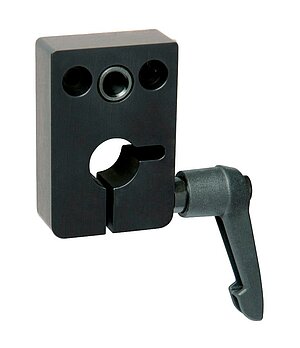

SIKO Global, Klemmplatte KPE04

Klemmplatte KPE04
  • Kontur passend zu Positionsanzeigen DE04, AP05

  • für Wellendurchmesser 10 … 20 mm

  • Klemmhebellage seitlich

Zum Produkt
SIKO Global, Easy Touch Control ETC5000

Easy Touch Control ETC5000
  • Steuerungssystem für Positionsanzeigen und Stellantriebe

  • intuitives Touchscreen Bedienkonzept für die Formatverstellung

  • bis zu 31 Geräte ansteuerbar

Zum Produkt
SIKO Global, Kabelverlängerung KV04S1

Kabelverlängerung KV04S1
  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 10 m

  • Anschlusstechnik M8, 4-polig

Zum Produkt
SIKO Global, Batterieeinheit ZB1027

Batterieeinheit ZB1027
  • Einheit aus Batterie und Halterung mit Kontakten

  • zum einfachen und zuverlässigen Tausch der Backup-Batterie

Zum Produkt
SIKO Global, Übersicht Gegenstecker

Übersicht Gegenstecker
  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 4-polig, Buchse
84209
Gegenstecker, 4-polig, Stift
84210
Busabschlussstecker, 4-polig, Stift
BAS-0005

Vergleichbare Produkte

SIKO Global, Digitale Positionsanzeige DA04

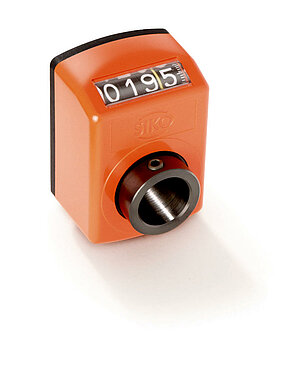

Digitale Positionsanzeige DA04
  • Hohlwelle max. Ø 14 mm

  • Zählwerk mit 4 Dekaden und Feinablesung

  • optional mit Arretierung

Zum Produkt
SIKO Global, Elektronische Positionsanzeige AP20

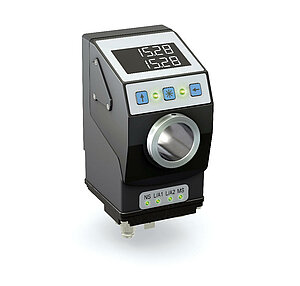

Elektronische Positionsanzeige AP20
  • Industrial-Ethernet-Feldbus integriert

  • zweizeiliges LCD mit Hinterleuchtung

  • Soll- und Istwertanzeige mit integriertem Abgleich

Zum Produkt
SIKO Global, Elektronische Positionsanzeige AP20S

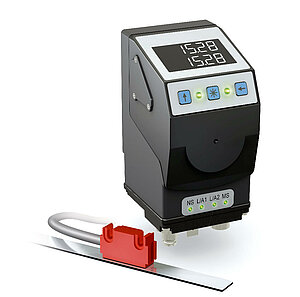

Elektronische Positionsanzeige AP20S
  • elektronische Positionsanzeige mit Steckanschluss für Magnetsensor

  • Industrial-Ethernet-Feldbus integriert

  • zweizeiliges LCD mit Hinterleuchtung

Zum Produkt

Lieferumfang

  • AP05
  • Montageanleitung

SIKO Applikationsberichte

Deckel-Tray-Packer SOMIC 424 DT

Verpackungsmaschinenhersteller SOMIC setzt auf elektronische Positionsanzeigen AP05 von SIKO

Wenn Firmen für ihre Produkte Verpackungsmaschinen benötigen – ob für Kaffeekapseln, Hustenbonbons, Batterien oder Pflaster, kommt es bei der Investition nicht zuletzt darauf an, eine möglichst flexible Lösung zu finden, auf der verschiedenste Packungsgrößen und -formate gefahren werden können. Dies…

Mehr erfahren
Etikettiermaschine mit SIKO Positionsanzeigen und Positionierantrieben

Pharma 4.0 mit intelligenter Formatverstellung

„Formatverstellung“ ist nicht unbedingt ein Begriff, der in der Pharma-Branche sofort aufhorchen lässt. Wenn man jedoch die Herausforderungen in der pharmazeutischen Produktion betrachtet, die von Kosten- und Wettbewerbsdruck sowie strengen Regularien geprägt sind, bedeutet eine intelligente…

Mehr erfahren
Große Verpackungsmaschinenlinie in Produktionshalle

SIKO-Positionsanzeige sorgt für Prozesssicherheit in „Track & Trace“-Systemen von WIPOTEC-OCS

In der Pharmabranche schlägt ein Thema noch immer hohe Wellen: die europäische Fälschungsschutzrichtlinie (2011/62/EU), die seit 9. Februar 2019 verbindlich vorsieht, dass alle verschreibungspflichtigen Medikamente mit einer eindeutigen, über den gesamten Produktionsprozess und Transport…

Mehr erfahren
Packsys Global FlexSeamer Maschine für die Tubenproduktion

Prozesssicherheit in der Tubenproduktion: Wie PackSys Global mit SIKO-Technologie die Produktion optimiert

Große Tuben, kleine Tuben, längliche Tuben, dicke Tuben, flache Tuben, Miniaturtuben – bei Mundpflege, Kosmetik und im Pharmabereich werden Tuben in unzähligen Größen und Formaten hergestellt. Maschinen, auf denen die Verpackungen für Zahnpasta oder Kosmetikprodukte gefertigt werden, kommen von der…

Mehr erfahren

Für das Produkt relevante Branchen

Holzbretter in einer Firma für Holzbearbeitung
Holzbearbeitung
SIKO Positioniersysteme für die Verpackungstechnik
Verpackungstechnik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Downloads zu nicht mehr hergestellten Produkten
  • Tutorials und Videos
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2025 SIKO GmbH
