Indicatore di posizione elettronico DE04

liberamente programmabile
SIKO Global, Indicatore di posizione elettronico DE04
SIKO Global, Indicatore di posizione elettronico DE04
SIKO Global, Indicatore di posizione elettronico DE04
SIKO Global, Indicatore di posizione elettronico DE04
DE04 è un indicatore di posizione liberamente programmabile, funzionante esclusivamente con batteria. L'indicatore di posizione DE04 offre la massima flessibilità essendo possibile parametrizzare lo stesso apparecchio base specificamente all'applicazione per ottenere il passo di vite, la precisione di indicazione e la posizione di lettura richiesti. La parametrizzazione avviene comodamente tramite un'interfaccia esterna mediante un software di programmazione.
  • Indicatore digitale elettronico per la misura lineare o angolare
  • Liberamente programmabile mediante il software di programmazione ProToolDE
  • Albero cavo max. Ø 14 mm
  • Display a LCD con 5 caratteri e caratteri speciali
  • Altezza cifre ca. 8 mm
  • Reset, dimensione incrementale, offset usando la tastiera
  • Elevata durata della batteria
  • Cambio batteria semplice senza smontaggio del dispositivo
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Indicatore di posizione elettronico DE04

Dati tecnici

Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
Acciaio brunito (supportato da cuscinetto radente)
(≤ ø16H7)
Corpo
materiale sintetico
N. di giri
≤600 min-1
(rapp. d'inserz. 100 %)
Peso
~0.05 kg
Caratteristica
Dati tecnici
Integrazione
Batteria
piletta al litio, 3 V, tipo CR2032
durata di vita ~2 anni
piletta al litio, 3 V, tipo CR2477
durata di vita ~8 anni
Visualizzazione/Range di visualizzazione
LCD a 5 caratteri, 7 segmenti, h ~ 8 mm
-19999 … 99999
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-10 … 60 °C
Temperatura di stoccaggio
-30 … 80 °C
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP51
EN 60529
Resistenza allo shock
300 m/s2, 15 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
200 m/s2, 100 … 2 kHz
EN 60068-2-6

Ordine

Riferimento ordine

Nota: evidenziazioni in arancione rappresentano le caratteristiche per l'ordinazione.

Nota

Prestare attenzione che sul display di visualizzazione (= valore di misura per giro / divisore di visualizzazione) sia indicato un valore pari a minimo 2!

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Posizione di montaggio *

02

02

02

vite orizzontale

04

vite verticale

Modo di visualizzazione

LM

LM

LM

valore di misura lineare per giro

solo con valore di misura per giro 00002 … 90000
WM1

modalità angolare -180° … +180°, risoluzione 0.1°

solo con posizione della virgola “1“
WM2

modalità angolare 0° … 360°, risoluzione 0.1°

solo con posizione della virgola “1“

Valore di misura per giro *

00002

00002

00002
00002 90000
solo con modo di visualizzazione LM
<leer>

non serve alcuna indicazione

solo con modo di visualizzazione WM1, WM2

posizione della virgola *

0

0

0

0 = 00000

1

1 = 0000.0

2

2 = 000.00

3

3 = 00.000

Divisore di visualizzazione *

1

1

1
10
100
1000
vedi calcolo valore visualizzato

Senso di conteggio *

i

i

i

valori crescenti in senso orario

e

valori crescenti in senso antiorario

comando tasti

D

D

D

azzeramento diretto*

V

azzeramento ritardato di 5 s*

K

solo funzione di dimensione incrementale

OF

senza tasti funzione

albero cavo/
diametro

14

14

14

ø14 mm

16

ø16 mm

RH6
RH8
RH9.525
RH10
RH12
bussole di riduzione

Colore

O

O

O

arancio RAL 2004

S

nero RAL 9005

Batteria

B2

B2

B2

durata di vita ~2 anni

B8

durata di vita ~8 anni

si osservino i disegni tecnici
* Programmabile con software di programmazione ProTool DE

Il tuo codice ordine

DE04 - 02 - LM - 00002 - 0 - 1 - i - D - 14 - O - A - B2
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Istruzioni per il montaggio

PDF

DE | EN

Dichiarazioni CE di conformità

PDF

DE | EN | FR

Scheda tecnica di sicurezza

PDF

EN
EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni di conformità UKCA

PDF

EN

Accessori

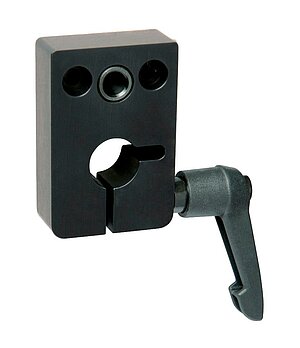

SIKO Global, Piastra di bloccaggio KPE04
Piastra di bloccaggio KPE04

  • Profilo adatto per gli indicatori di posizione DE04, AP05

  • Per alberi con diametro 10 … 20 mm

  • Posizione leva di bloccaggio laterale

Vai al prodotto

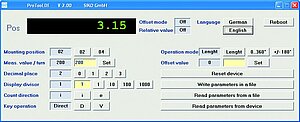

SIKO Global, Software di programmazione ProTool DE
Software di programmazione ProTool DE

  • Libera programmazione dei parametri

  • Modalità di commutazione tra misura angolare e lineare

  • Con cavo di collegamento USB

Vai al prodotto

Prodotti simili

SIKO Global, Indicatore di posizione digitale DA04
Indicatore di posizione digitale DA04

  • Albero cavo max. Ø 14 mm

  • Contatore con 4 decadi e microlettura

  • Opzionale con blocco

Vai al prodotto

Volume di fornitura

  • DE04
  • Istruzioni per il montaggio
