Elektronische Positionsanzeige DE04

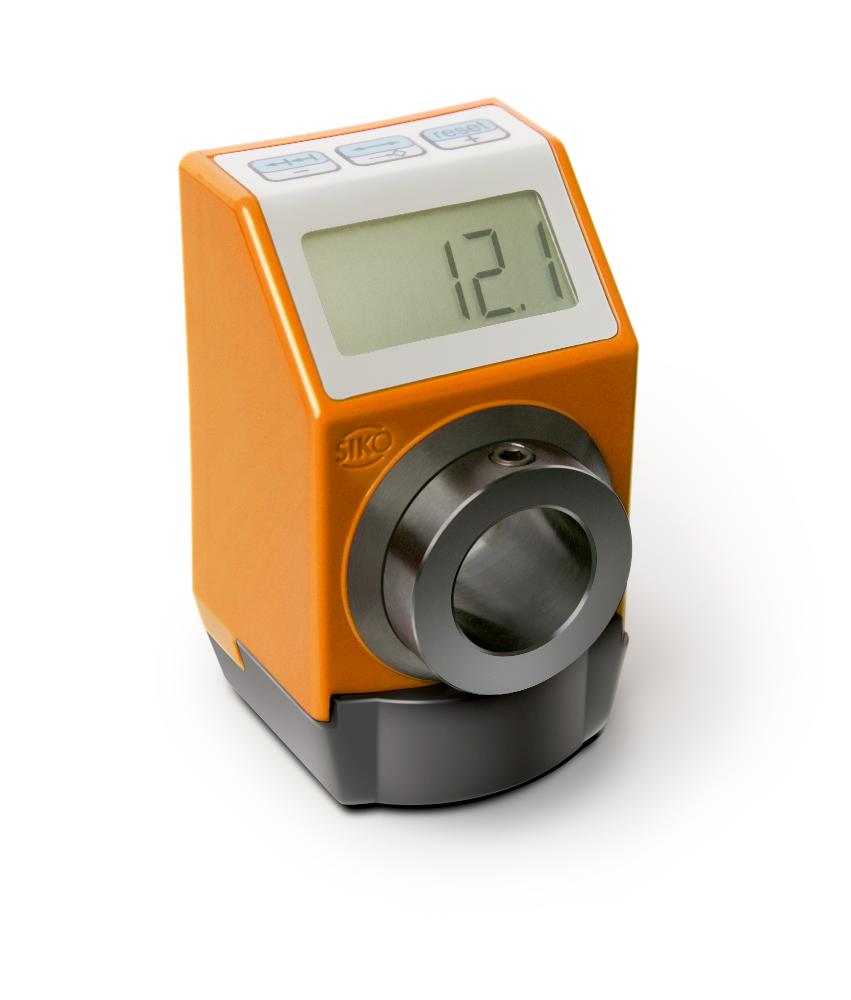

Elektronische Positionsanzeige DE04

frei programmierbar
SIKO Global, Elektronische Positionsanzeige DE04
SIKO Global, Elektronische Positionsanzeige DE04
SIKO Global, Elektronische Positionsanzeige DE04
SIKO Global, Elektronische Positionsanzeige DE04
DE04 ist eine frei-programmierbare und rein batteriebetriebene Positionsanzeige. Die Positionsanzeige DE04 bietet höchste Flexibilität, da das immer gleiche Grundgerät anwendungsspezifisch auf die gewünschte Spindelsteigung, Anzeigengenauigkeit und Ableseposition parametriert werden kann. Die Parametrierung erfolgt dabei komfortabel per Programmiersoftware über eine externe Schnittstelle.
  • elektronische Digitalanzeige zur Längen- oder Winkelmessung
  • frei programmierbar über die Programmiersoftware ProToolDE
  • Hohlwelle max. Ø 14 mm
  • LCD-Display mit 5 Stellen und Sonderzeichen
  • Ziffernhöhe ca. 8 mm
  • Reset, Kettenmaß, Offset über Tastaturbedienung
  • hohe Batterielebensdauer
  • einfacher Batteriewechsel ohne Demontage des Geräts
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Elektronische Positionsanzeige DE04

Technische Daten

Mechanische Daten
Elektrische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Stahl brüniert (gleitgelagert)
(≤ ø16H7)
Gehäuse
Kunststoff
Drehzahl
≤600 min⁻¹
(100 % ED)
Gewicht
~0.05 kg
Merkmal
Technische Daten
Ergänzung
Batterie
Lithium Knopfzelle, 3 V, Typ CR2032
~2 Jahre Betriebsdauer
Lithium Knopfzelle, 3 V, Typ CR2477
~8 Jahre Betriebsdauer
Anzeige/Anzeigenbereich
5-stellig LCD 7-Segment, ~8 mm hoch
-19999 … 99999
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 60 °C
Lagertemperatur
-30 … 80 °C
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP51
EN 60529
Schockfestigkeit
300 m/s2, 15 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
200 m/s2, 100 … 2 kHz
EN 60068-2-6

Bestellung

Bestellhinweis

Hinweis: Hervorhebungen in Orange sind Bestellmerkmale.

Hinweis

Bitte beachten Sie, dass die Displayanzeige (= Messwert pro Umdrehung / Anzeigendivisor) mindestens den Wert 2 haben muss!

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Einbaulage *

02

02

02

waagerechte Spindel

04

senkrechte Spindel

Anzeigemodus

LM

LM

LM

Linear Messwert pro Umdrehung

nur bei Messwert pro Umdrehung 00002 … 90000
WM1

Winkelmodus -180° … +180°, Auflösung 0.1°

nur bei Kommastelle "1"
WM2

Winkelmodus 0° … 360°, Auflösung 0.1°

nur bei Kommastelle "1"

Messwert pro Umdrehung *

00002

00002

00002
00002 90000
nur bei Anzeigemodus LM
<leer>

keine Angabe notwendig

nur bei Anzeigemodus WM1, WM2

Kommastelle *

0

0

0

0 = 00000

1

1 = 0000.0

2

2 = 000.00

3

3 = 00.000

Anzeigedivisor *

1

1

1
10
100
1000
siehe Anzeigewertberechnung

Zählrichtung *

i

i

i

im Uhrzeigersinn steigende Werte

e

entgegen Uhrzeigersinn steigende Werte

Tastenbedienung

D

D

D

Nullsetzung direkt*

V

Nullsetzung verzögert um 5 s*

K

nur Kettenmaß-Funktion

OF

ohne Funktionstasten

Hohlwelle/
Durchmesser

14

14

14

ø14 mm

16

ø16 mm

RH6
RH8
RH9.525
RH10
RH12
Reduzierhülsen

Farbe

O

O

O

orange RAL 2004

S

schwarz RAL 9005

Batterie

B2

B2

B2

~2 Jahre Betriebsdauer

B8

~8 Jahre Betriebsdauer

technische Zeichnung beachten
* programmierbar über Programmiersoftware ProTool DE

Ihr Bestellschlüssel

DE04 - 02 - LM - 00002 - 0 - 1 - i - D - 14 - O - A - B2
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN | FR

Sicherheitsdatenblatt

PDF

EN
EN

3D-CAD Modell

Link/URL

CAD-Modell

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

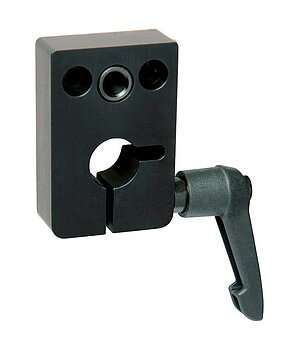

SIKO Global, Klemmplatte KPE04
Klemmplatte KPE04

  • Kontur passend zu Positionsanzeigen DE04, AP05

  • für Wellendurchmesser 10 … 20 mm

  • Klemmhebellage seitlich

Zum Produkt

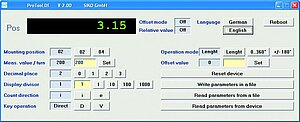

SIKO Global, Programmiersoftware ProTool DE
Programmiersoftware ProTool DE

  • freie Programierbarkeit der Parameter

  • Umschaltmodus zwischen Winkel- und Linearmessung

  • mit USB-Anschlusskabel

Zum Produkt

Vergleichbare Produkte

SIKO Global, Digitale Positionsanzeige DA04
Digitale Positionsanzeige DA04

  • Hohlwelle max. Ø 14 mm

  • Zählwerk mit 4 Dekaden und Feinablesung

  • optional mit Arretierung

Zum Produkt

Lieferumfang

  • DE04
  • Montageanleitung
