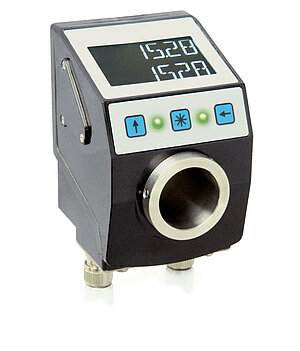

Indicatore di posizione elettronico AP20

Regolazioni viti assolute, interfaccia Industrial Ethernet integrata
SIKO Global, Indicatore di posizione elettronico AP20
SIKO Global, Indicatore di posizione elettronico AP20
L'indicatore di posizione AP20 con interfaccia Industrial Ethernet accompagna l'operatore in modo intuitivo ad una corretta regolazione macchina in caso di cambio di prodotto o formato. Il display retroilluminato mostra in modo precisissimo valore nominale e valore reale. Due LED indicano inequivocabilmente all'operatore la direzione in cui va effettuata la regolazione. In tal modo gli indicatori di posizione AP20 consentiranno di evitare in futuro gli errori di regolazione macchina rendendo infallibili le macchine di produzione flessibili.
  • Bus di campo industriale Ethernet integrato
  • LCD a due righe con retroilluminazione
  • Visualizzazione del valore nominale e reale con compensazione integrata
  • Albero cavo in acciaio inossidabile ø20 mm, opzionale fino a ø25.4 mm
  • Sensori robusti grazie a scansione magnetica
  • Guida utente mediante LED di stato
  • Compatibile per montaggio su indicatore di posizione DA09S e AP10
  • Grado di protezione IP53, opzionale IP65
  • Industry 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Indicatore di posizione elettronico AP20

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
acciaio inossidabile
Corpo
materiale sintetico rinforzato
filettatura della spina ottone nichelato / Coperchio, conduttore di messa a terra in metallo
Colore
nero
N. di giri
≤500 min-1
Peso
~0.3 kg
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente assorbita
~100 mA
Durata batteria
~8 Anno/i
Memoria dei parametri
106 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
a 6 cifre, LCD a 14 segmenti, alto ~8 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
-199999 … 999999
range di visualizzazione ampliato fino a -999999
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, ripristinare
Interfaccia
EtherNet/IP
PROFINET
EtherCAT
POWERLINK
Tipo di connessione
1 connettore M8 (codifica A)
a 4 poli, 1 connettore maschio
2 connettori M12 (codifica D)
a 4 poli, 2 connettori femmina
messa a terra con conn. maschio faston 6.3 mm
Caratteristica
Dati tecnici
Integrazione
Scansione
magnetico
Risoluzione
880 Incrementi/rivoluzione
valore visualizzato/giro liberamente parametrizzabile
Range di misura
≤190650 rotaciones
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
… 60 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61326-1
esigenze di immunità nell'industria, valore limite d'emissione classe B
Grado di protezione
IP53
EN 60529, solo con controconnettore
IP65
EN 60529, solo con controconnettore
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Ethernet

Segnale
 PIN
Tx+
 1
Rx+
 2
Tx-
 3
Rx-
 4

Tensione di esercizio

Segnale
 PIN
reserved
 1
reserved
 2
+UB
 3
GND
 4

Industria 4.0

Nella maggior parte dei casi, lo scambio di dati con gli indicatori di posizione è limitato allo scambio dei dati di processo. Oltre ai dati di processo, i display intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
Dati di processo
 Smart Value
 Smart Function
Posizione reale
 Tensione batteria
 Pianificazione sostituzione batteria
"Posizione desiderata "
 Presenza, distanza, allineamento sensore
 Errori di conteggio

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Interfaccia/
protocollo

ECT

ECT

ECT

EtherCAT

EIP

EtherNet/IP

EPL

POWERLINK

EPN

PROFINET

albero cavo/
diametro

20

20

20

ø20 mm

25,4

ø25.4 mm

RH14

ø14 mm

Bussola di riduzione

perno anti-rotazione/
posizione

II

II

II

distanza 30 mm

I

distanza 22 mm

Grado di protezione

IP53

IP53

IP53

IP53

IP65

IP65

Finestrella

SF

SF

SF

foglio flessibile frontale

K

materiale sintetico

protezione antiurto

Il tuo codice ordine

AP20 - ECT - 20 - A - II - IP53 - SF - S
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

EIP

PDF

DE
EN

ECT

PDF

DE
EN

EPL

PDF

DE
EN

EPN

PDF

DE
EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni CE di conformità

PDF

DE | EN | FR

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Certificato

EPL

PDF

EN

EIP

PDF

EN

EPN

PDF

EN

Dichiarazioni di conformità UKCA

PDF

EN

Accessori

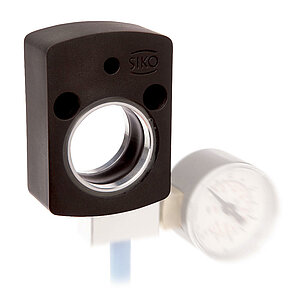

SIKO Global, Piastra di bloccaggio pneumatica KP09P
Piastra di bloccaggio pneumatica KP09P

  • Piastra di bloccaggio pneumatica per bloccare l'albero

  • Dimensioni raccordo aria compressa a scelta

  • Montaggio e riqualificazione facili

Vai al prodotto

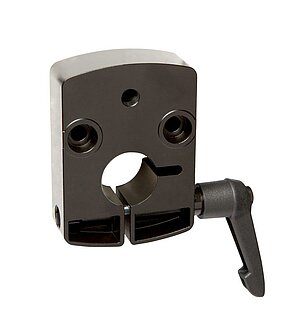

SIKO Global, Piastra di bloccaggio KPL09
Piastra di bloccaggio KPL09

  • Profilo adatto per l'indicatore di posizione DA09S

  • Per alberi con diametro da 12 a 20 mm

  • Modello stabile in pressogetto di zinco

Vai al prodotto
SIKO Global, Prolunga cavo KV04S1
Prolunga cavo KV04S1

  • Connettore precablato

  • Lunghezza cavi fino a 10 m

  • Tecnologia di connessione M8, 4 poli

Vai al prodotto

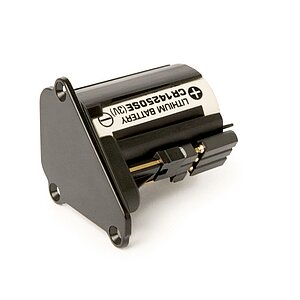

SIKO Global, Unità batteria ZB1027
Unità batteria ZB1027

  • Unità di batterie e portabatterie con contatti

  • Per la sostituzione facile e affidabile della batteria back-up

Vai al prodotto
SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 4 poli, connettore femmina
84209
Controconnettore, a 4 poli, conn. maschio ang.
87600
Controconnettore, a 4 poli, connettore maschio
87601

Prodotti simili

SIKO Global, Indicatore di posizione elettronico AP10
Indicatore di posizione elettronico AP10

  • Indicatore di posizione elettronico con interfaccia

  • Albero cavo in acciaio inossidabile ø20 mm, opzionale fino a ø25.4 mm

  • Display con retroilluminazione

Vai al prodotto

Volume di fornitura

  • AP20
  • Istruzioni per il montaggio

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
