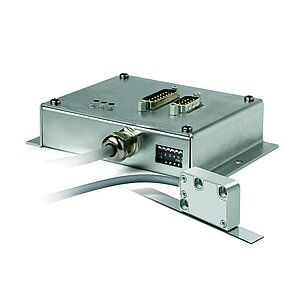

评估电子设备 ASA510H
准绝对值，电池缓冲的评估电子设备
- 最大分辨率为 1 μm（LD）
- 界面接口方式 SSI
- 磁栅尺MB500/1或MR500
- 取值距离 ≤2 mm
- 紧凑型、带固定连接传感器的绝对式测量单元。
- 最大测量长度为 ±655 m (RS485)
- 免维护的备用电池
- 可选项： 数字式LＤ接口
技术制图
技术数据
行进速度
|
行进速度 Vmax [m/s] |
||||||
|
分别率 [µm] |
1 |
4.00 |
1.60 |
0.72 |
0.32 |
0.12 |
|
5 |
8.00 |
8.00 |
3.60 |
1.60 |
0.62 |
|
|
10 |
8.00 |
8.00 |
7.20 |
3.20 |
1.25 |
|
|
12.5 |
8.00 |
8.00 |
8.00 |
4.00 |
1.60 |
|
|
脉冲间隔 [μs] |
0.2 |
0.5 |
1.1 |
2.5 |
6.3 |
|
|
计数频率[kHz] |
1250.00 |
500.00 |
230.00 |
100.00 |
40.00 |
|
|
6 |
2 |
3 |
3 |
3 |
3 |
3 |
提示
内部的评估电子设备能够迅速地产生数字脉冲，脉冲长度由脉冲间隔限制。后续电子设备必须与之相对应。如有必要脉冲间隔长度事先选择好。
更多信息
连接引脚分配类型
插头 X1
|
SSI |
PIN |
|
nc |
1 |
|
nc |
2 |
|
+24 V DC * |
3 |
|
0 V ** |
4 |
|
nc |
5 |
|
nc |
6 |
|
SSI_DATA |
7 |
|
/SSI_DATA |
8 |
|
nc |
9 |
|
nc |
10 |
|
nc |
11 |
|
SSI_GND |
12 |
|
nc |
13 |
|
SSI_CLK |
14 |
|
/SSI_CLK |
15 |
插头 X2
|
RS485 |
RS485 + LD |
PIN |
|
nc |
A |
1 |
|
nc |
B |
2 |
|
nc |
nc |
3 |
|
+24 V DC * |
+24 V DC * |
4 |
|
0 V ** |
0 V ** |
5 |
|
nc |
/A |
6 |
|
nc |
/B |
7 |
|
DÜA |
DÜA |
8 |
|
DÜB |
DÜB |
9 |
** 连接器 X1 和连接器 X2 内部连接
安装提示
|
A, 传感器/尺的读取间距 |
≤2 mm |
|
B, 横向偏移 |
±1 mm |
|
C, 同心度偏差 |
±3° |
|
D, 纵向斜度 |
±2° |
|
E, 横向斜度 |
±2° |
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
电缆长度
01.0
界面接口数字式
LD
数字式分辨率
1
脉冲间隔
0.2

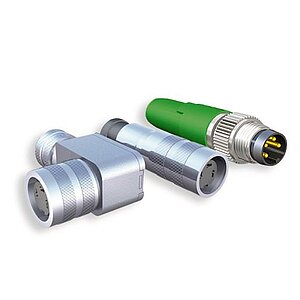

附件
供货范围
- ASA510H
- 距离规范
- 快速参考指南
