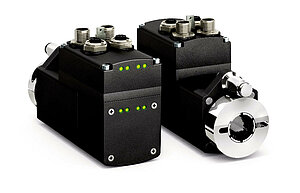

定位驱动器 AG04B

现场总线

SIKO Global, 定位驱动器 AG04B
SIKO Global, 定位驱动器 AG04B
SIKO Global, 定位驱动器 AG04B
SIKO Global, 定位驱动器 AG04B
用于高扭矩可调轴的定位的功能强大的定位驱动器。在保证其性能等级同时,无需其他外部组件进行精确无误的定位。 通过集成一体的空心轴可将其机械式并简便地集成到现有的机器系统中。
  • 简便的安装
  • 不锈钢空心轴直径最大可达 20 毫米
  • 无操控键控制的 „手动“ 操作
  • 160W,24VDC 无刷电机,使用寿命长
  • 在输出轴上集成磁性绝对值位置编码器
  • 通过弹簧接线端子或插头的电气连接
  • 集成的定位调节器
  • 集成的现场总线接口
  • 集成弹簧制动(可选项)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 定位驱动器 AG04B

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
不锈钢
外壳
铝
额定转矩/额定转速
6 Nm 在 150 min-1 (±10 %) 时
I =30.6(最大允许工作点)
10 Nm 在 90 min-1 (±10 %) 时
I =50(最大允许工作点)
14 Nm 在 64 min-1 (±10 %) 时
I =70.8(最大允许)
工作方式
间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准
重量
~3.2 kg
特征
技术数据
内容补充
工作电压
24 V DC ±10 %
反极性保护
功率消耗
~160 W
参数存储器
1010 次循环
也适用于校准过程
额定电流
6 A ±5 %
空载电流
350 mA ±20 %
(带传动装置)
连接方式
5 个 PG9, 端子排
0.13 至 2.5 mm2 或 0.25 至 1.5 mm2 (E1/PG)
2 个 M16 插拔连接器
3 针, 1 个插头| 7 针, 1 个插头 (EX)
2 个 M12 插拔连接器 (B 编码)
5 针, 1 个插头, 1 个插口(EX)
通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
分辨率
1024 增量
单圈/10 bit
活动区域
254 rotation(s)
8 位多圈(四舍五入)
4094 rotation(s)
12 位多圈(四舍五入)
特征
技术数据
内容补充
环境温度
… 45 °C
储存温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
EN 61800-3, 第二环境
抗干扰性 / 影响度
EN 61800-3, C3
干扰发射 / 放射量
防护等级
IP50 / IP54 / IP65
符合 EN 60529 标准,安装了配套连接器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

工作电压

信号符标
EX
E1 (夹子)
+UB
1
X1.1 X1.2
使能
2
X3.5
GND
3
X1.3 X1.4
"屏幕 "
X1.5 X1.6

现场总线

信号符标
EX
E1 (夹子)
BUS A
2
X2.2, X2.9
BUS B
4
X2.1, X2.10
不要连接
1 , 3 , 5
X2.3, X2.4, X2.5, X2.6, X2.7, X2.8

输入

信号符标
EX
E1 (夹子)
限位器 1
1
X3.1
限位器 2
2
X3.2
输入口 1
3
X3.3
输入 2
4
X3.4
nc
5-7
使能
X3.5
EXT_GND
X3.6
GND
X3.7

功率曲线

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

70,8

70.8

70,8

i = 70.8

50

i = 50.0

30,6

i = 30.6

0

其他可咨询

电机/
制动器

160W/MB

160W/MB

160W/MB

带制动器的 160 W EC 电机

160W/OB

无制动器的 160 W EC 电机

防护等级

IP50

IP50

IP50

IP50

IP54

IP54

IP65

IP65

轴结构设计/
直径

KR/20

KR/20

KR/20

夹环, 直径20 mm

KR/14

夹环, 直径14 mm

0

其他可咨询

连接方式

EX

EX

EX

工业用插头

无电源插座
E1/PG

接线盒

带电源插座

转数

254

254

254

8 bit (四舍五入算法)

254 转
4094

12 bit (四舍五入算法)

4094 转

您专人的订货代码

AG04B - 70.8 - 160W/MB - IP50 - KR/20 - B - EX - 254 - PB - SW
您是否想得到无任何约束条件的报价提供?
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

PDF

DE
EN
IT
EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

安装包

ZIP

下载

附件

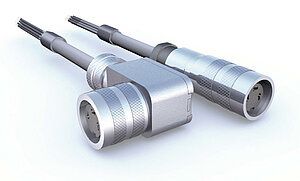

SIKO Global, 延长线 KV03S1

延长线 KV03S1
  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接技术 M16, 3针

前往有关产品
SIKO Global, 延长线 KV07S0

延长线 KV07S0
  • 预装配电缆接头

  • 电缆长度可达 20 米

  • 连接技术 M16, 7 针

前往有关产品
SIKO Global, 编程软件 ProTool DL

编程软件 ProTool DL
  • 软件在从 WindowsXP 开始的系统上无需安装就可执行

  • 直观而清晰的操作

  • 图形用户界面

前往有关产品
SIKO Global, 概览 配套插头

概览 配套插头
  • 配套插头,直头

  • 配套插头,弯头式

  • D-SUB 插头

前往有关产品
更多附件
订货代码
配套插头, 7 针, 插口
76141
配套插头, 7 针,弯角插口
78088
配套插头, 5 针, 弯角插口
82804
配套插头, 5 针,弯角插头
82805
配套插头, 5 针,插口
83991
配套插头, 5 针,插头
83992
配套插头, 3 针,插口
85057
配套插头, 3 针, 弯角插口
85058
