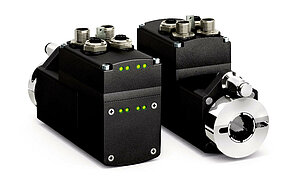

Posizionatore AG04B

bus di campo

SIKO Global, Posizionatore AG04B
SIKO Global, Posizionatore AG04B
SIKO Global, Posizionatore AG04B
SIKO Global, Posizionatore AG04B
Potente attuatore per il posizionamento degli assi di regolazione con coppia elevata. Anche in questa classe di prestazioni è possibile un posizionamento preciso e senza errori evitando ulteriori assemblaggi esterni. L'albero cavo integrato consente una semplice integrazione nella macchina esistente.
  • Montaggio facile
  • Albero cavo in acciaio inox con max. ø20 mm
  • Spostamento “manuale“ senza controllore con tasti di comando
  • Motore brushless da 160 W, 24 V DC con elevata durata di vita
  • Trasduttore di posizione assoluto integrato su albero in uscita
  • Collegamento elettrico tramite morsetti a molla o connettore
  • Azionamento e posizionatore integrato
  • Interfaccia bus di campo integrata
  • Freno a molla integrato (opzionale)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Posizionatore AG04B

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
acciaio inossidabile
Corpo
alluminio
Coppia nominale/N. di giri nominale
6 Nm con 150 min-1 (±10 %)
i = 30.6 (punto di lavoro max. amm.)
10 Nm con 90 min-1 (±10 %)
i = 50 (punto di lavoro max. amm.)
14 Nm con 64 min-1 (±10 %)
i = 70.8 (punto di lavoro max. amm.)
Modo operativo
funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Peso
~3.2 kg
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±10 %
protezione da inversione di polarità
Potenza assorbita
~160 W
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Corrente nominale
6 A ±5 %
Corrente a vuoto
350 mA ±20 %
(con riduttore)
Tipo di connessione
5x PG9, morsettiera
0.13 … 2.5 mm2 o 0.25 … 1.5 mm2 (E1/PG)
2 connettori M16
a 3 poli, 1 connettore maschio| a 7 poli, 1 connettore maschio (EX)
2 connettori M12 (codifica B)
a 5 poli, 1 connettore maschio, 1 connettore femmina (EX)
messa a terra con conn. maschio faston 6.3 mm
Caratteristica
Dati tecnici
Integrazione
Risoluzione
1024 Incremento(i)
singleturn / 10 bit
Campo di traslazione
254 rotaciones
8 bit multiturn (arrotondati)
4094 rotaciones
12 bit multiturn (arrotondati)
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
… 45 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61800-3, secondo ambiente
immunità / immissione
EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP50 / IP54 / IP65
EN 60529, con controconnettori montati
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Tensione di esercizio

Segnale
EX
E1 (morsetto)
+UB
1
X1.1 X1.2
Abilitazione
2
X3.5
GND
3
X1.3 X1.4
"Schermo "
X1.5 X1.6

bus di campo

Segnale
EX
E1 (morsetto)
BUS A
2
X2.2, X2.9
BUS B
4
X2.1, X2.10
Non collegare!
1 , 3 , 5
X2.3, X2.4, X2.5, X2.6, X2.7, X2.8

Ingressi

Segnale
EX
E1 (morsetto)
Finecorsa 1
1
X3.1
Finecorsa 2
2
X3.2
Ingresso 1
3
X3.3
Ingresso 2
4
X3.4
nc
5-7
Abilitazione
X3.5
EXT_GND
X3.6
GND
X3.7

Curva di rendimento

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Trasmissione

70,8

70.8

70,8

i = 70.8

50

i = 50.0

30,6

i = 30.6

0

altri su richiesta

motore/
freno

160W/MB

160W/MB

160W/MB

160 W motore serie EC con freno

160W/OB

160 W motore serie EC senza freno

Grado di protezione

IP50

IP50

IP50

IP50

IP54

IP54

IP65

IP65

esecuzione albero/
diametro

KR/20

KR/20

KR/20

anello di bloccaggio, ø20 mm

KR/14

anello di bloccaggio, ø14 mm

0

altri su richiesta

Tipo di connessione

EX

EX

EX

connettore industriale

Senza uscita di rete
E1/PG

Cassetta terminale

con uscita di rete

numero giri

254

254

254

8 bit (arrotondati)

254 giri
4094

12 bit (arrotondati)

4094 giri

Il tuo codice ordine

AG04B - 70.8 - 160W/MB - IP50 - KR/20 - B - EX - 254 - PB - SW
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

PDF

DE
EN
IT
EN

Modello CAD 3D

Link/URL

CAD-Modell

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Accessori

SIKO Global, Prolunga cavo KV03S1

Prolunga cavo KV03S1
  • Connettore precablato

  • Lunghezza cavi fino a 10 m

  • Tecnologia di connessione M16, 3 poli

Vai al prodotto

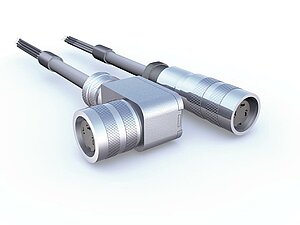

SIKO Global, Prolunga cavo KV07S0

Prolunga cavo KV07S0
  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M16, 7 poli

Vai al prodotto
SIKO Global, Software di programmazione ProTool DL

Software di programmazione ProTool DL
  • Il programma si può aprire sui sistemi da WinXP senza necessità di installare il software

  • comandi intuitivi e chiari

  • interfaccia utente grafica

Vai al prodotto

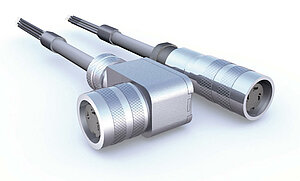

SIKO Global, Panoramica Controconnettore

Panoramica Controconnettore
  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 7 poli, conn. femm.
76141
Controconnettore, a 7 poli, conn. femm. ang.
78088
Controconnettore, a 5 poli, conn. femm. ang.
82804
Controconnettore, a 5 poli, conn. maschio ang.
82805
Controconnettore, a 5 poli, conn. femm.
83991
Controconnettore, a 5 poli, connettore maschio
83992
Controconnettore, a 3 poli, connettore femmina
85057
Controconnettore, a 3 poli, conn. femm. ang.
85058

Prodotti simili

SIKO Global, Posizionatore AG02 analog

Posizionatore AG02 analog
  • Montaggio facile

  • Opzionale albero cavo passante con Ø fino a max. 14 mm

  • Trasduttore di posizione analogico integrato per la misura assoluta

Vai al prodotto
SIKO Global, Posizionatore AG02 Feldbus

Posizionatore AG02 Feldbus
  • Montaggio facile

  • Albero cavo passante con ø fino a max. 14 mm

  • Trasduttore di posizione assoluto integrato su albero in uscita

Vai al prodotto

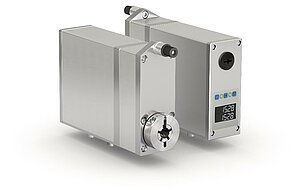

SIKO Global, Posizionatore AG24

Posizionatore AG24
  • Albero cavo in acciaio inox con max. ø20 mm, scanalatura chiavetta con ø14 mm

  • Spostamento “manuale“ senza controllore con tasti di comando

  • Motore brushless da 160 W, 24 V DC con elevata durata di vita

Vai al prodotto
SIKO Global, Posizionatore AG26

Posizionatore AG26
  • Dimensioni compatte| elevata densità di potenza

  • Operazioni di montaggio e messa in servizio agevoli

  • Grande flessibilità, alto grado di protezione

Vai al prodotto

Volume di fornitura

  • AG04B
  • Guida all’uso

Rapporti sulle applicazioni SIKO

Linea di montaggio finale per motori elettrici nel settore automobilistico

La Braun Sondermaschinen GmbH si affida ai posizionatori SIKO altamente performanti

Automazione, Industria 4.0 e Big Data costituiscono i principali trend tecnologici del settore industriale. La Braun Sondermaschinen GmbH li ha riconosciuti sin dall'inizio e li utilizza per sviluppare linee di produzione completamente automatizzate, soprattutto nei settori dell'automotive e…

Per saperne di più
Macchina per l'etichettatura con indicatori di posizione SIKO e motori di posizionamento

Pharma 4.0 con regolazione intelligente del formato

"Regolazione del formato" non è necessariamente un concetto che suscita immediatamente interesse nell'industria farmaceutica. Tuttavia, considerando le sfide nella produzione farmaceutica, caratterizzate dalla pressione in termini di costi e di competitività, nonché da regolamenti rigorosi, la…

Per saperne di più

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
