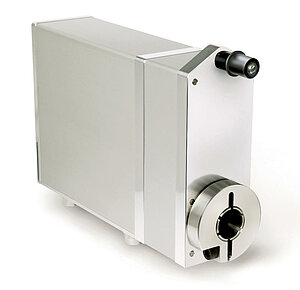

定位驱动器 AG02 analog
模拟式
用于绝对式定位的坚固强大的定位驱动器
- 简便的安装
- 可选空心轴最大直径达 14 毫米
- 集成式模拟绝对位置编码器
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
技术制图
技术数据
机械参数
电气数据
环境条件
特征
技术数据
内容补充
重量
~1.8
kg
(模拟)
轴
钢材发蓝处理
外壳
铝
额定转矩/额定转速
8
Nm
在 120 min-1 时
i = 55.3 (150 W 电机)
9
Nm
在 100 min-1 时
i = 62.2 (150 W 电机)
工作方式
间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准
Motor
特征
技术数据
内容补充
工作电压
0 … 24 V DC
反极性保护
功率消耗
150
W
额定电流
5.8 A ±4 %
(150 W 电机)
最大负载电流 i = 55.3 / i = 62.2
连接方式

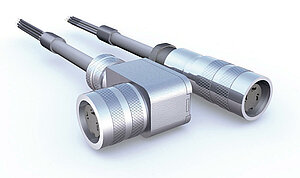

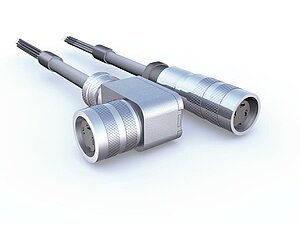

2 个 M16 插拔连接器
3 针, 1 个插头; 7 针, 1 个插头
Geber Potentiometer
特征
技术数据
内容补充
负荷能力
2
W
在 70 °C 时
位置编码器 P10
电阻公差
±5
%
位置编码器 P10
标准终端电阻
0.2 % 或者 1 Ω
位置编码器 P10（每种情况下都是较大的数值）
线性公差
±0.25
%
位置编码器 P10
Messwandler, Stromausgang
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
当负载 ≤500 Ω 时
反极性保护
Messwandler, Spannungsausgang
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
I载荷 ≤10 mA，反极性保护
特征
技术数据
内容补充
环境温度
0 … 70 °C
储存温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
EN 61800-3, 第二环境
抗干扰性 / 影响度
EN 61800-3, C3
干扰发射 / 放射量
防护等级
IP50 (IP65 可选择)
在已安装好适配插头时
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
电机
|
信号符标 |
PIN |
|
"电机 + " |
1 |
|
nc |
2 |
|
电机 - |
3 |
电位计
|
P01/P10 |
MWI |
MWU |
PIN |
|
Pe |
I- |
GND |
1 |
|
Po |
I+ |
+24 V DC |
2 |
|
S |
nc |
Uout |
3 |
|
nc |
nc |
nc |
4-7 |
功率曲线
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
传动比
55.3
轴结构设计/
直径
KR/14
i=55.3, 其他的传动比按需求提供
空心轴类型
S
轴端最大长度见尺寸表
扭矩臂
B
包括弹性轴套
位置编码器
MWI
10 圈电位计
10 圈电位计
10 圈电位计
10 圈电位计
电位计比率 *
1
1
128 最大
旋转方向
i
只限于编码器 MWI 和 MWU
只限于编码器 MWI 和 MWU
供货范围
- AG02 analog
- 快速参考指南
