Sensor de tracción por cable SG61
Construcción robusta con 6000 mm de longitud de medición
Sensor universal de tracción por cable con longitudes de medición de máx. 6000 mm, robusta estructura asÍ como guÍa precisa y segura del cable, preparado para la colocación de los codificadores rotatorios más diversos con 58 mm de brida estándar.En combinación con un codificador rotatorio de seguridad de la plataforma de sensores PURE.MOBILE, también puede utilizarse en aplicaciones de seguridad crÍtica hasta el nivel de rendimiento PLd. Además, el sensor de tracción por cable puede ampliarse con funciones adicionales, como un sensor de inclinación o un interruptor DIP para facilitar la parametrización.
- Sólida construcción
- Montaje sencillo
- Longitud de medición máx. 6.000 mm
- Salida flexible del cable gracias a la tecnología Wire-Flex
- Codificador de valores absolutos o incrementales
- En combinación con el codificador rotatorio WV58MR se puede recibir también como modelo Safety
- Elevada flexibilidad mediante un codificador rotatorio de libre selección con 58 mm de brida estándar
- Diversos tipos de cables
- con tecnología PURE.MOBILE
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dibujo técnico
Característica
Datos mecánicos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Carcasa
aluminio/plástico
Tipo de cable
ø0.6
mm
acero fino inoxidable
ø0.6
mm
acero fino inoxidable, revestido de plástico
ø0.6
mm
para-line cable sintético
Fuerza de extracción
≥8
N
en el cable
Recorrido de medición/ Perímetro tambor
200
mm
Precisión absoluta
±0.1
%
del valor final, mecánico
Aceleración
≤23.5
m/s²
Característica
Característica
Complemento
Precisión de repetición
±0.15
mm
unidireccional, mecánico
Gama de medición
≤6000
mm
Velocidad de desplazamiento
≤3000
mm/s
a temperatura de trabajo T1
Característica
Característica
Complemento
Temperatura ambiente
-20 … 80 °C
T1
-40 … 80 °C
T2 (velocidad de entrada ≤800 mm/s)
Tipo de protección
en función del codifivador rotatorio montado
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones

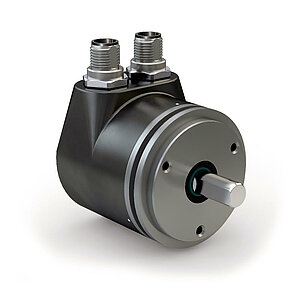

Codificadores rotatorios que pueden combinarse con este sensor de tracción por cable
Los codificadores rotatorios los puede encontrar en nuestra página web www.siko-global.com. Son adecuados…
Las especificaciones técnicas de estos aparatos las puede consultar en las correspondientes hojas de datos. Además, se puede utilizar un gran número de variantes de sensores de diferentes fabricantes.
- para salidas analógicas como corriente o tensión: AV3650M, AV58M
- para salidas incrementales: IV5800
- para salidas absolutas: WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
Las especificaciones técnicas de estos aparatos las puede consultar en las correspondientes hojas de datos. Además, se puede utilizar un gran número de variantes de sensores de diferentes fabricantes.
Observación de montaje
En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Gama de medición
3000
en mm
fijación del cable
GW
tipo de cable
S
gama de medición ≤5000 mm
tipo de codificador
OG6
posición conexión eléctrica
1
en función del codificador montado
temperatura de funcionamiento
T1

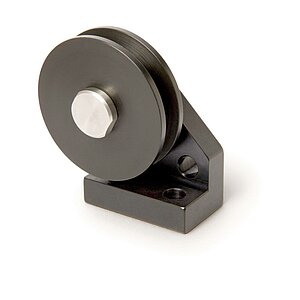

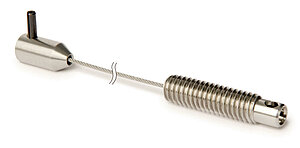

Accesorio
Productos equiparables
Volumen de suministro
- SG61
- Instrucciones breves
