Absoluter Drehgeber AV3650M

Absoluter Drehgeber AV3650M

kompakter Drehgeber mit Vollwelle und analoger Schnittstelle
SIKO Global, Absoluter Drehgeber AV3650M
SIKO Global, Absoluter Drehgeber AV3650M
Der Drehgeber AV3650M ist ein absoluter magnetischer Single- und Multiturndrehgeber, welcher durch sein extrem kompaktes Design besticht. Er ist besonders robust und widerstandsfähig gegenüber Vibrationen.  Durch seine hohe Schutzart bis IP67 und seinem Temperaturbereich von -40 °C … +85 °C ist er auch für anspruchsvolle Industrieanwendungen geeignet. Die besonders kleine Bauform mit einem Durchmesser von lediglich 36mm, prädestiniert den Drehgeber für Einsatz in Anwendungen mit beengtem Bauraum. Die analogen Strom- oder Spannungsausgänge lassen sich dank Teach-In auf jeden Messbereich einlernen.
  • absoluter verschleißfreier magnetischer Drehgeber
  • Multiturn ohne Getriebe und ohne Batterie
  • Schnittstellen Strom- oder Spannungsausgang
  • extrem kompakte und sehr robuste Bauweise
  • Schutzart IP67
  • weiter Temperaturbereich -40 … 85 °C
  • großartiges Preis-Leistungs-Verhältnis
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Absoluter Drehgeber AV3650M

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Edelstahl rostfrei
Flansch
Aluminium
Gehäuse
Zinkdruckguss
Drehzahl
6000 min⁻¹
bei Schutzart IP65 mit Montageart M3, M4, kurzzeitig für ≤10 min.
3000 min⁻¹
bei Schutzart IP65 mit Montageart M3, M4, Dauerbetrieb
4000 min⁻¹
bei Schutzart IP67 oder Montageart M1, M2, kurzzeitig für ≤10 min.
2000 min⁻¹
bei Schutzart IP67 oder Montageart M1, M2, Dauerbetrieb
Anlaufdrehmoment
<0.007 Nm bei 20 °C
bei Schutzart IP65 mit Montageart M3, M4
<0.01 Nm bei 20 °C
bei Schutzart IP67 mit Montageart M3, M4
<0.01 Nm bei 20 °C
bei Montageart M1, M2
Wellenbelastung
40 N
radial, Montageart M3, M4
20 N
axial, Montageart M3, M4
80 N
radial, Montageart M1, M2
40 N
axial, Montageart M1, M2
Kabelmantel
PVC
ø6.2 ±0.2 mm
Biegeradius Kabel
60 mm
statisch
130 mm
dynamisch
Montageart
Klemmflansch ø58 mm
Montageart M1
Servoflansch ø58 mm
Montageart M2
Klemmflansch ø36 mm
Montageart M3
Servoflansch ø36 mm
Montageart M4
Gewicht
~0.2 kg
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
bei Ausgang 0 … 5 V, verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
15 … 30 V DC
bei Ausgang 0 … 10 V, verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
10 … 30 V DC
bei Ausgang 4 … 20 mA, jedoch UB > UBürde +2.0 V, verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
≤30 mA
ohne Last
Parameterspeicher
104 Zyklen
gilt auch für Kalibriervorgänge
Eingänge
2
Limit Eingänge, High aktiv
Eingangssignalpegel high
+UB
≥1 s
Statusanzeige
zweifarbige LED (rot/grün)
Gerätestatus
Ausgangsspannung
… 5 V
Bürde ≥500 Ω
… 10 V
Bürde ≥1000 Ω
Ausgangsstrom
4 … 20 mA bei 24 V DC
Last ≤900 Ω
Temperaturdrift
<100 ppm/K
Zykluszeit
1 ms
Einschaltzeit
<1 s
Einschwingzeit
<1 ms
bei Ausgang 0 … 5 V und 0 … 10 V, Bürde = 1000 Ω, 25 °C
<1 ms
bei Ausgang 4 … 20 mA, Bürde = 900 Ω, 25 °C
Anschlussart
1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift, Anschlussart E12E
offenes Kabelende
Anschlussart E1
Merkmal
Technische Daten
Ergänzung
Abtastung
magnetisch
Auflösung
11 bit
bei 0 … 5 V, Analogausgang FS
12 bit
bei 0 … 10 V, 4 … 20 mA, Analogausgang FS
Systemgenauigkeit
±1 °
Wiederholgenauigkeit
±0.2 °
Messbereich
≥22.5 °
65536 Umdrehung(en)
16 bit, Werkseinstellung 16 Umdrehung(en)
Zulassung
UL
UL 61010-1, File Nr. E503367
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
93 %
Betauung nicht zulässig
EMV
DIN EN 61326-1
Immunitätsanforderung Industrie
DIN EN 61000-4-2, -3, -6, -8
Störfestigkeit / Immission
DIN EN 61000-4-4, -5
Burst / Surge
DIN EN 61000-6-4
Störaussendung / Emission
DIN EN 55011 Klasse B
Strahlungsemission / Funkentstörung
Sicherheitsbestimmung
UL 61010-1
Innenanwendung, Außenanwendung möglich, nicht für direkte UV-Einstrahlung vorgesehen.
Schutzart
IP65
EN 60529 (Schutzart nicht untersucht durch UL)
IP67
EN 60529 (Schutzart nicht untersucht durch UL)
Schockfestigkeit
2500 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
300 m/s2, 10 … 2000 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

E12E

Signal
 PIN
IOUT/UOUT
 1
+UB
 2
GND
 3
Limit 2
 4
Limit 1
 5

E1

Signal
 Farbe
IOUT/UOUT
 grün
+UB
 braun
GND
 weiß
Limit 2
 pink
Limit 1
 grau

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Schnittstelle

0/5V

0/5V

0/5V

0 … 5 V Spannungsausgang

0/10V

0 … 10 V Spannungsausgang

4/20mA

4 … 20 mA Stromausgang

Wellendurchmesser x Länge

6x12,5

6x12.5

6x12,5

ø6 mm x 12.5 mm

8x15

ø8 mm x 15 mm

10x20

ø10 mm x 20 mm

1/4x0,492

ø1/4 in x 0.492 in

Montageart

M1

M1

M1

Klemmflansch ø58 mm

M2

Servoflansch ø58 mm

M3

Klemmflansch ø36 mm

M4

Servoflansch ø36 mm

Schutzart

IP65

IP65

IP65

IP65

IP67

IP67

Lage elektrischer Anschluss

A

A

A

axial

R

radial

Anschlussart

E1

E1

E1

offenes Kabelende

E12E

Stecker

Kabellänge

01,0

01.0

01.0
02.0
03.0
05.0
10.0
OK

ohne Kabel

nur bei Anschlussart E12E

Ihr Bestellschlüssel

AV3650M - 0/5V - 65536 - 6x12.5 - M1 - IP65 - A - E1 - 01.0 - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN

Montageanleitung

PDF

DE | EN

Zertifikat

UL

PDF

EN

Zubehör

SIKO Global, Kabelverlängerung KV05S0
Kabelverlängerung KV05S0

  • vorkonfektionierter Kabelanschluss

  • Kabellänge 3 m

  • Anschlusstechnik M12 (A-kodiert), 5-polig

Zum Produkt

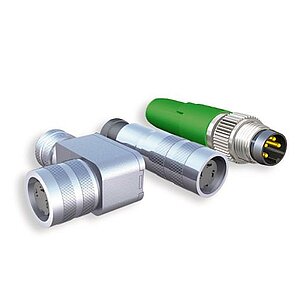

SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 5-polig, Winkelbuchse
83006
Gegenstecker, 5-polig, Buchse
84109

Vergleichbare Produkte

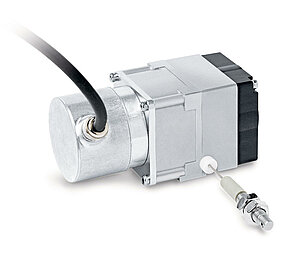

SIKO Global, Seilzuggeber SG21
Seilzuggeber SG21

  • Seilzuggeber für Drehgeber mit Flansch max. Ø36 mm

  • Messlänge bis 2000 mm

  • stabiles Zinkdruckgussgehäuse, robuste Bauweise, stabiles Messseil (rostfrei)

Zum Produkt

Lieferumfang

  • AV3650M
  • Kurzanleitung

Für das Produkt relevante Branchen

Gelber Bagger bei der Arbeit
Baumaschinen
Holzbretter in einer Firma für Holzbearbeitung
Holzbearbeitung
Rückansicht von drei gelben Mobilkranen
Kran- und Hebetechnik
SIKO Encoder-Systeme für lineares oder rotatives Motorfeedback
Motorfeedback
SIKO Positioniersysteme für die Verpackungstechnik
Verpackungstechnik
Hochpräzise Elektronikfertigung dank Encoder-Lösungen von SIKO
Montage- und Handhabungstechnik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Downloads zu nicht mehr hergestellten Produkten
  • Tutorials und Videos
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2025 SIKO GmbH
