Seilzuggeber SG21

Seilzuggeber SG21

kleine Bauform für Drehgebermontage mit 2000 mm Messlänge
SIKO Global, Seilzuggeber SG21
SIKO Global, Seilzuggeber SG21
Kompakter Seilzuggeber für Drehgeber mit max. Flansch-ø 36 mm
  • Seilzuggeber für Drehgeber mit Flansch max. Ø36 mm
  • Messlänge bis 2000 mm
  • stabiles Zinkdruckgussgehäuse, robuste Bauweise, stabiles Messseil (rostfrei)
  • sehr kompakte Bauweise
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Systemkomponente
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Seilzuggeber SG21

Technische Daten

Mechanische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Zinkdruckguss
Seiltyp
ø0.45 mm
Edelstahl rostfrei, kunstoffummantelt
Auszugskraft
≥2 N
Arbeitstemperatur T1
≥11 N
Arbeitstemperatur T2
Messweg/ Seiltrommelumdrehung
100 mm
Gewicht
~0.2 kg
Merkmal
Technische Daten
Ergänzung
Wiederholgenauigkeit
±0.15 mm
je Anfahrtsrichtung
Verfahrgeschwindigkeit
≤1 m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 80 °C
T1
-40 … 80 °C
T2

Mehr Informationen

Drehgeber, die mit diesem Seilzuggeber kombiniert werden können

Passende Drehgeber finden Sie auf unserer Website www.siko-global.com. Es eignen sich …
  • für analoge Ausgänge wie Strom oder Spannung: AV3650M
  • für inkrementelle Ausgänge: IV2800
  • für absolute Ausgänge: WV3650M, WV36M/CAN
SIKO Drehgeber verfügen unter anderem über folgende Schnittstellen: inkrementell, SSI, CANopen, IO-Link
Die technischen Spezifikationen zu diesen Geräten entnehmen Sie bitte den jeweiligen Datenblättern. Weiterhin sind eine Vielzahl von Gebervarianten unterschiedlicher Hersteller einsetzbar.

Montagehinweis

Bei der Befestigung des Seils ist zu berücksichtigen, dass der Seilauszug in gerader, d.h. lotrechter Verlängerung zum Seil­austritt erfolgt. Empfehlung: Eine Anfangsstellung erst nach einem Auszug von ca. 5 mm wählen. Hierdurch wird verhindert, dass der Seilzug beim Rücklauf auf Anschlag fährt.
Darstellung symbolisch

Systemkomponente

SIKO Global, Seilzuggeber SG21
Seilzuggeber SG21
SIKO Global, Montageflansch ZB4002
Montageflansch ZB4002
SIKO Global, Inkrementalgeber IV2800
Inkrementalgeber IV2800
SIKO Global, Absoluter Drehgeber AV3650M
Absoluter Drehgeber AV3650M
SIKO Global, Absoluter Drehgeber WV3650M
Absoluter Drehgeber WV3650M
SIKO Global, Absoluter Drehgeber WV36M/CAN
Absoluter Drehgeber WV36M/CAN

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Seilbefestigung

GW

GW

GW

Seilaufnahme mit Gewinde

HK

Seilaufnahme mit Haken

Gebertyp

OG6

OG6

OG6

ohne Geber

S6

Vielzahl von Gebern möglich

siehe Zubehör

Lage elektrischer Anschluss

1

1

1

Richtung Seilausgang oder axial

abhängig vom angebauten Geber
2

nach oben

3

gegenüber Seilausgang

4

nach unten

O

ohne Geber

Arbeitstemperatur

T1

T1

T1

-10 … +80 °C

T2

-40 … +80 °C

Ihr Bestellschlüssel

SG21 - GW - OG6 - 1 - T1
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

SP01

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

Montageanleitung

PDF

DE | EN

Zubehör

SIKO Global, Umlenkrolle UR

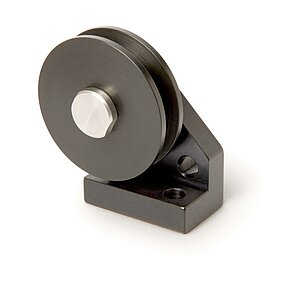

Umlenkrolle UR

  • zur Änderung der Messrichtung. Umlenkrollen werden eingesetzt, wenn der Seilzuggeber nicht in lotrechter Verlängerung zur Auszugrichtung des Seils montiert werden kann

  • mehrere Umlenkrollen sind kombinierbar

Zum Produkt
SIKO Global, Seilverlängerung SV

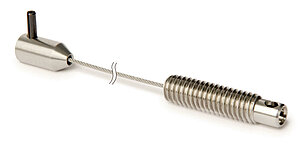

Seilverlängerung SV

  • zur Verlängerung des Messseils bzw. des Abstands zum Messobjekt, allerdings verlängert sich hiermit nicht der Messbereich des Gebers selbst

  • einfache Montage

Zum Produkt

Vergleichbare Produkte

SIKO Global, Inkrementalgeber IV2800

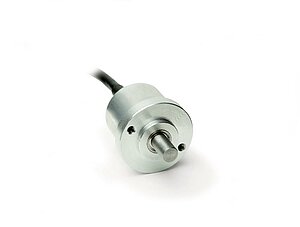

Inkrementalgeber IV2800

  • kleine Bauform Ø 28 mm

  • Auflösung max. 1024 Impulse/Umdrehung

  • robuster Lageraufbau

Zum Produkt
SIKO Global, Absoluter Drehgeber AV3650M

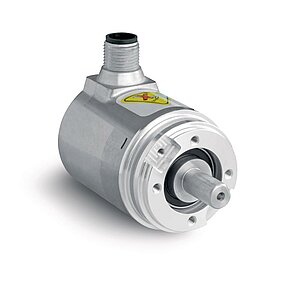

Absoluter Drehgeber AV3650M

  • absoluter verschleißfreier magnetischer Drehgeber

  • Multiturn ohne Getriebe und ohne Batterie

  • Schnittstellen Strom- oder Spannungsausgang

Zum Produkt
SIKO Global, Absoluter Drehgeber WV3650M
Absoluter Drehgeber WV3650M

  • absoluter verschleißfreier magnetischer Drehgeber

  • Multiturn ohne Getriebe und ohne Batterie

  • Schnittstellen SSI, IO-Link

Zum Produkt
SIKO Global, Absoluter Drehgeber WV36M/CAN

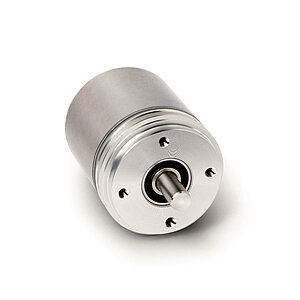

Absoluter Drehgeber WV36M/CAN

  • kompakte Bauform (36.5 mm Durchmesser)

  • Schnittstelle CANopen (DS406) oder SAE J1939

  • Multiturn ohne Batterie

Zum Produkt

Lieferumfang

  • SG21
  • Montageanleitung
