Positionierantrieb AG01 inkremental

Positionierantrieb AG01 inkremental

inkremental
SIKO Global, Positionierantrieb AG01 inkremental
SIKO Global, Positionierantrieb AG01 inkremental
Kompakter Stellantrieb mit hoher Leistung für einfache Positionieraufgaben
  • einfache Montage
  • durchgehende Hohlwelle bis max. ø14 mm möglich
  • integrierter magnetischer Positionsgeber auf Abtriebswelle
  • elekrtischer Anschluss über Kabel oder Stecker
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Positionierantrieb AG01 inkremental

Technische Daten

Mechanische Daten
Elektrische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Stahl brüniert
Gehäuse
Aluminium, Zinkdruckguss pulverbeschichtet
Nenndrehmoment/-drehzahl
1.1 Nm bei 430 min-1
i = 12.4 (70 W Motoren)
2.1 Nm bei 225 min-1
i = 24 (70 W Motoren)
4.2 Nm bei 110 min-1
i = 48 (70 W Motoren)
Betriebsart
Aussetzbetrieb S3: 25 % ED, 10 min.
EN 60034-1
Gewicht
~1.5 kg

Motor

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
… 24 V DC
70 W Motoren
Leistungsaufnahme
70 W
Nennstrom
2.9 A ±10 % (70 W-M Motor)
max. Belastungsstrom 3.2 A
4.1 A ±10 % (70 W-G Motor)
max. Belastungsstrom 4.5 A
Anschlussart
2x M9-Steckverbinder
4-polig, 1x Stift| 8-polig, 1x Stift

Geber

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
5 V DC ±5 %
Positionsgeber LD5
24 V DC ±20 %
Positionsgeber LD24 + OP
Stromaufnahme
≤35 mA
Ausgangsschaltung
Line Driver (RS422)
Positionsgeber LD5 + LD24
Push Pull (OP)
Positionsgeber OP
Ausgangssignale
A, B, 0, /A, /B, I
Impulsfrequenz
≤20 kHz
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 70 °C
… 80 °C
ohne Positionsgeber
Lagertemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61800-3, zweite Umgebung
Störfestigkeit / Immission
EN 61800-3, C3
Störaussendung / Emission
Schutzart
IP63 (IP65 optional) bei montierten Gegensteckern
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Motor

Signal
 EX
 E1
+
 1
 M1, weiß bedruckt
+
 2
-
 3
 M2, weiß bedruckt
-
 4

Geber

Signal
 EX
 E1
B
 1
 weiß
+UB
 2
 braun
O
 3
 grün
A
 4
 gelb
GND
 5
 grau
/A
 6
 rosa
/B
 7
 blau
I
 8
 rot

Leistungskurve

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Übersetzung

48

48

48

i = 48

24

i = 24

12,4

i = 12.4

Motorleistung

70W-M

70W-M

70W-M

24 V DC

70W-G

24 V DC

Wellenausführung/
Durchmesser

KR/14

KR/14

KR/14

Klemmring, ø14 mm

KR/12

Klemmring, ø12 mm

N/10

Passfedernut, ø10 mm

nur bei Hohlwelle Typ S

Hohlwellen Typ

S

S

S

Sackloch

D

durchgehend

Drehmomentstütze

A

A

A

Bolzen, ø6 mm

B

Lasche I

inkl. Elastomerbuchse

Anschlussart

E1

E1

E1

offenes Kabel

EX

Steckdose am Gerät

Kabellänge Motor

2

2

2

in m

Kabellänge Geber

2

2

2

in m

Positionsgeber

LD24

LD24

LD24

Inkrementalgeber 1024 Impulse

LD5

Inkrementalgeber 1024 Impulse

OP

Gegentakt mit Invertierung

O

ohne

Ihr Bestellschlüssel

AG01 inkremental - 48 - 70W-M - KR/14 - S - A - E1 - 2 - 2 - LD24
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

Montageanleitung

PDF

DE | EN

Zubehör

SIKO Global, Kabelverlängerung KV04S0
Kabelverlängerung KV04S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M9, 4-polig

Zum Produkt

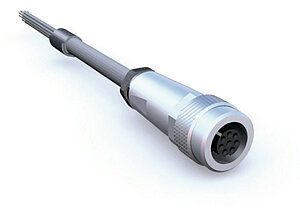

SIKO Global, Kabelverlängerung KV08S0
Kabelverlängerung KV08S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 15 m

  • Anschlusstechnik M9, 8-polig

Zum Produkt

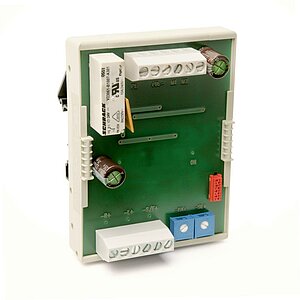

SIKO Global, Motorsteuerung MS02
Motorsteuerung MS02

  • einfache Montage (Hutschiene)

  • variable Steuerungsvarianten

  • Einsatz an unterschiedlichen Positioniersteuerungen

Zum Produkt

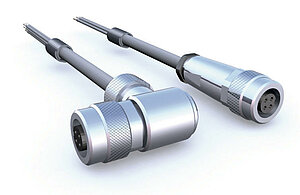

SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 8-polig, Buchse
81351
Gegenstecker, 4-polig, Buchse
83447

Vergleichbare Produkte

SIKO Global, Positionierantrieb AG03/1
Positionierantrieb AG03/1

  • platzsparende, einfache Montage

  • durchgehende Hohlwelle bis max. ø14 mm

  • bürstenloser 50 W, 24 V EC-Motor mit hoher Lebensdauer

Zum Produkt

Lieferumfang

  • AG01 inkremental
  • Kurzanleitung
