Accionamiento de posicionado AG01 inkremental

Incremental
SIKO Global, Accionamiento de posicionado AG01 inkremental
SIKO Global, Accionamiento de posicionado AG01 inkremental
Actuador compacto de elevadas prestaciones para tareas de posicionado sencillas
  • Montaje sencillo
  • Es posible un eje hueco continuo hasta un máx. de ø14 mm
  • Captador de posición magnético integrado en el eje de accionamiento
  • Conexión eléctrica a través de cable o enchufe
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Accionamiento de posicionado AG01 inkremental

Característica

Datos mecánicos
Datos eléctricos
Condiciones ambientales
Característica
Característica
Complemento
Eje
acero pavonado
Carcasa
aluminio, fundición inyectada de cinc revestida de polvo
Par de giro/revoluciones nominales
1.1 Nm a 430 min-1
i = 12.4 (motores 70 W)
2.1 Nm a 225 min-1
i = 24 (motores 70 W)
4.2 Nm a 110 min-1
i = 48 (motores 70 W)
Modo de servicio
servicio de interrupción S3: 25 % ED, 10 min.
EN 60034-1
Peso
~1.5 kg

Motor

Característica
Característica
Complemento
Tensión de servicio
… 24 V DC
motores 70 W
Absorción de potencia
70 W
Corriente nominal
2.9 A ±10 % (motor 70 W-M)
máx. corriente de carga 3.2 A
4.1 A ±10 % (motor 70 W-G)
máx. corriente de carga 4.5 A
Tipo de conexión
2x M9 conector de enchufe
4 polos, 1 clavija| 8 polos, 1 clavija

Geber

Característica
Característica
Complemento
Tensión de servicio
5 V DC ±5 %
captador de posición LD5
24 V DC ±20 %
captador de posición LD24 + OP
Absorción de corriente
≤35 mA
Conexión de salida
Line Driver (RS422)
captador de posición LD5 + LD24
Push Pull (OP)
captador de posición OP
Señales de salida
A, B, 0, /A, /B, I
Frecuencia impulsos
≤20 kHz
Característica
Característica
Complemento
Temperatura ambiente
… 70 °C
… 80 °C
sin captador de posición
Temperatura de almacenamiento
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61800-3, segundo entorno
resistencia a las inmisiones / inmisión
EN 61800-3, C3
emisión de interferencias / emisión
Tipo de protección
IP63 (IP65 opcional) con contraenchufes montados
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Más informaciones

asignación de pines

Motor

Señal
 EX
 E1
+
 1
 M1, impreso en blanco
+
 2
-
 3
 M2, impreso en blanco
-
 4

Sensor

Señal
 EX
 E1
B
 1
 blanco
+UB
 2
 marrón
O
 3
 verde
A
 4
 amarillo
GND
 5
 gris
/A
 6
 Rosa
/B
 7
 azul
I
 8
 rojo

Curva de potencia

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Multiplicación

48

48

48

i = 48

24

i = 24

12,4

i = 12.4

potencia del motor

70W-M

70W-M

70W-M

24 V DC

70W-G

24 V DC

0

otros a demanda

modelo del eje/
diámetro

KR/14

KR/14

KR/14

anillo de apriete ø14 mm

KR/12

anillo de apriete, ø12 mm

N/10

ranura de resorte de ajuste, ø10 mm

sólo con eje hueco del tipo S

ejes huecos tipo

S

S

S

agujero ciego

D

continuo

Brazo de par

A

A

A

perno, ø6 mm

B

lengüeta I

incl. casquillo de elastómero

Tipo de conexión

E1

E1

E1

cable abierto

EX

caja de enchufe en el aparato

longitud del cable motor

2

2

2

en m

0

otros a demanda

longitud del cable codificador

2

2

2

en m

0

otros a demanda

captador de posición

LD24

LD24

LD24

codificador incremental1024 impulsos

LD5

codificador incremental1024 impulsos

OP

push-pull con inversión

O

sin

Su clave de pedido

AG01 inkremental - 48 - 70W-M - KR/14 - S - A - E1 - 2 - 2 - LD24
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones breves

PDF

DE | EN

Modelo 3D-CAD

Enlace/URL

CAD-Modell

Instrucciones de montaje

PDF

DE | EN

Accesorio

SIKO Global, Prolongación de cable KV04S0
Prolongación de cable KV04S0

  • Conexión de cable preconfeccionada

  • Longitudes de cables hasta 20 m

  • Técnica de conexión M9, 4 polos

Ver producto

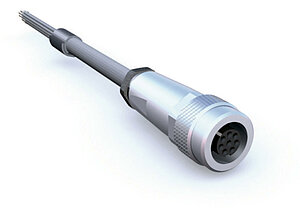

SIKO Global, Prolongación de cable KV08S0
Prolongación de cable KV08S0

  • Conexión de cable preconfeccionada

  • Longitudes de cables hasta 15 m

  • Técnica de conexión M9, 8 polos

Ver producto
SIKO Global, Mando del motor MS02
Mando del motor MS02

  • Sencillo montaje (riel de perfil de sombrero)

  • Variantes de mando variables

  • Empleo en diversos controles de posicionado

Ver producto

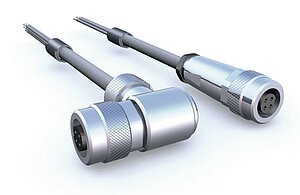

SIKO Global, Visión de conjunto Contraenchufe
Visión de conjunto Contraenchufe

  • Contraenchufe recto

  • Contraenchufe acodado

  • Enchufe D-SUB

Ver producto
Otro accesorio
Clave del pedido
Contraenchufe, 8 polos, hembrilla
81351
Contraenchufe, 4 polos, hembrilla
83447

Productos equiparables

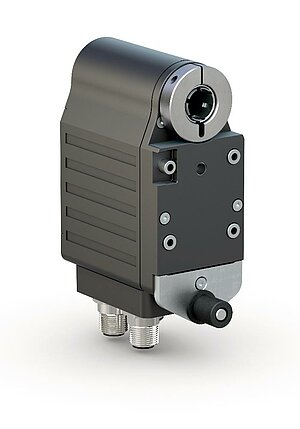

SIKO Global, Accionamiento de posicionado AG03/1
Accionamiento de posicionado AG03/1

  • Montaje sencillo ahorrativo de espacio

  • Eje hueco continuo hasta un máx. de ø14 mm

  • Motor DC sin escobillas de 50 W, 24 V de elevada duración

Ver producto

Volumen de suministro

  • AG01 inkremental
  • Instrucciones breves
