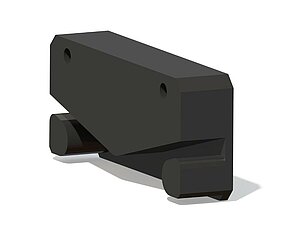

磁性传感器 MSK320
增量式，数字接口，分辨率 12.5μm，缩放系数 64
- 最大分辨率为 12.5 μm
- 与 MR320 或 MBR320 (250针)一起， 最大分辨率为 0.006°
- 重复精度为 ±0.04 毫米
- 重复性精度 ±1 增量式
- 与磁尺 MB320/1， 磁环 MRI01 或者 MR320, 磁尺环 MBR320 配合工作
- 取值距离 ≤2 mm
- 与 MR320 或者 MBR320（250针 ）相连接，最大可达 16000 脉冲/转
- 可选择带基准点为 R 或灵活的基准特性为 FR
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
红色塑料
A 型结构
钢
F 型结构
压铸锌
ZM 型结构
传感器/尺的读取距离
0.1 … 2 mm
参考信号 O, I
0.1 … 1.5 mm
参考信号 R
0.4 … 1 mm
参考信号 FR
传感器/环的读取距离
0.1 … 2 mm
参考信号 O, I
0.1 … 1 mm
参考信号 R
电缆护套
聚氨酯，适用拖链
4-芯线式 ø4.4-0.4 mm; 5、6、8-芯线式 ø5-0.4 mm
电缆曲率半径
5x 电缆直径
静态的
7.5x 电缆直径
动态的
电缆寿命
>5
米尔循环
测试条件如下:
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
5 V DC ±5 %
无反极性保护
电流消耗
<20
mA
在 24 V DC 情况下
无负载
<75
mA
负载的
输出电路
PP, LD (RS422), TTL
PP 只在 24 V 条件下
输出信号
A, /A, B, /B, I, /I, R, /R, FR, /FR
正交信号
高的输出信号电平
>UB -2.5 V
PP
>2.5
V
LD
>2.4
V
TTL
低的输出信号电平
<0.8
V
PP
<0.5
V
LD
<0.4
V
TTL
反应时间
1.5
µs
图像跳动
<15
%
读数距离 0.5 mm
基准信号的脉冲宽度
1
增量
实时性要求
与速度成比例的信号输出
连接方式
开放的电缆末端
插拔连接器
7/8 针
D-SUB
9 针
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
特征
技术数据
内容补充
分辨率
0.04
mm
,
0.05
,
0.08
,
0.1
,
0.16
,
0.2
,
0.8
mm
缩放因数
1
,
4
,
5
,
8
,
10
,
16
,
20
,
64
线性偏差
±30
µm
在 TU = 20 °C 时
传感器和磁尺之间的读取距离为1mm
重复精度
±1
增量
测量范围
∞
周速度
≤25
m/s
参考速度 ≤3.2 m/s
行进速度
≤25
m/s
参考速度 ≤3.2 m/s
特征
技术数据
内容补充
环境温度
-10 … 70 °C
储存温度
-30 … 80 °C
相对湿度
100
%
允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP67
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
同相式并无基准信号
|
信号符标 |
E1 |
E6X |
E8X |
|
GND |
黑色 |
1 |
1 |
|
+UB |
棕色 |
2 |
2 |
|
A |
红色 |
3 |
3 |
|
B |
橙色 |
4 |
4 |
|
nc |
5 |
5 |
|
|
nc |
6 |
6 |
|
|
nc |
7 |
7 |
|
|
nc |
8 |
||
|
nc |
9 |
反相式并带基准信号
|
信号符标 |
E1 |
E6X |
E8X |
|
A |
红色 |
1 |
1 |
|
B |
橙色 |
2 |
2 |
|
I |
蓝色 |
3 |
3 |
|
+UB |
棕色 |
4 |
4 |
|
GND |
黑色 |
5 |
5 |
|
A/ |
黄色 |
6 |
6 |
|
B/ |
绿色 |
7 |
7 |
|
I/ |
紫色 |
8 |
8 |
|
nc |
9 |
反相式并无基准信号
|
信号符标 |
E1 |
E6X |
E8X |
|
A |
红色 |
1 |
1 |
|
B |
橙色 |
2 |
2 |
|
nc |
3 |
3 |
|
|
+UB |
棕色 |
4 |
4 |
|
GND |
黑色 |
5 |
5 |
|
A/ |
黄色 |
6 |
6 |
|
B/ |
绿色 |
7 |
7 |
|
nc |
8 |
||
|
nc |
9 |
安装提示
对于磁尺上带有参考点的系统请注意传感器和尺的正确对准(见图)。
|
参考信号 |
O, I |
R |
FR |
|
A, 传感器/尺的读取间距 |
≤2 mm |
≤1.5 mm |
0.4 … 1.0 mm |
|
B, 横向偏移 |
±2 mm |
±0.5 mm |
±0.5 mm |
|
C, 同心度偏差 |
±3° |
±3° |
±3° |
|
D, 纵向斜度 |
±1° |
±1° |
±1° |
|
E, 横向斜度 |
±3° |
±3° |
±3° |
|
4 |
2 |
2 |
2 |
象征性传感器显示方式
象征性传感器显示方式
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
工作电压
4
反极性保护
随着电缆长度的增加，可能会出现电压下降的现象。 由此在设计电气系统时必须考虑到这一点。
造型结构
A
不在工作电压 4 和输出开关 LD 情况下
只限于输出信号为 NI、基准信号为 O 和缩放比例为 8 时
连接方式
E1
电缆长度
02.0
02.0
20 m, 最小增量 1 m
输出电路
PP
只限于运行电压 4
只限于同相式输出信号, 线缆长度 ≤ 5 m
输出信号
NI
只在A型或者ZM型结构和参考信号 为I 或者 R的情况下
基准参考信号
O
只对A 型或者ZM型结构，索引信号3.2mm
只对 A或者ZM型结构, 不对缩放比例1
仅在 ZM 结构和带磁尺 MB320/1
线性分辨率/
径向缩放因数
0.0125/64
供货范围
- MSK320
- 紧固套件
- 安装指南
