齿轮电位计 GP09

带通心空心轴的坚固外壳
SIKO Global, 齿轮电位计 GP09
SIKO Global, 齿轮电位计 GP09
  • 抗外部干扰
  • 通孔空心轴直径可达 20 毫米
  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。
  • 内置滑动离合器用于保护电位计
  • 紧凑型结构
  • 电位器，电流或电压输出
  • 防护等级 IP68 通过充油可实现
  • 简便的安装
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 齿轮电位计 GP09

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
不锈钢
外壳
压铸锌
传动比
0.2 … 244
转速
≤500 min-1
根据传动比
轴负载
≤400 N
径向
≤150 N
轴方向
电位计寿命
1 x 106 转数量

Geber Potentiometer Typ 01, 1 Wendel

特征
技术数据
内容补充
负荷能力
1 W 在 70 °C 时
≤30 V
电阻
1, 5, 10 kΩ
电阻公差
±10 %
标准终端电阻
0.5 %
线性公差
±1 %
结构类型
混合动力

Geber Potentiometer Typ 02, 10 Wendel

特征
技术数据
内容补充
负荷能力
2 W 在 70 °C 时
≤30 V
电阻
1, 5, 10 kΩ
电阻公差
±5 %
标准终端电阻
0.2 %
线性公差
±0.25 %
结构类型
金属线

Geber Potentiometer Typ 03/0.1, 10 Wendel

特征
技术数据
内容补充
负荷能力
2 W 在 70 °C 时
≤30 V
电阻
1, 5, 10 kΩ
电阻公差
±5 %
标准终端电阻
0.2 %
线性公差
±0.1 %
结构类型
混合动力

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电流
4 … 20 mA 当负载 ≤500 Ω 时

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电压
… 10 V
特征
技术数据
内容补充
测量范围
340° ±5° (机械连续)
电位计型号 01
3600° +10°
电位计型号 02, 03/0.1
特征
技术数据
内容补充
环境温度
-20 … 80 °C
无充油
-10 … 80 °C
充油
相对湿度
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP52, IP65, IP68
按照 EN 60529 标准

更多信息

连接引脚分配类型

无测量转换器

信号符标
 电缆颜色 E1
 PIN E12
Po
 白色
 1
S
 绿色
 2
Pe
 棕色
 3
nc
 -
 4

测量用变换器 MWI

信号符标
 电缆颜色 E1
 PIN E12
I-
 白色
 1
nc
 -
 2
I+
 棕色
 3
nc
 -
 4

测量变换器 MWU

信号符标
 PIN E12
GND
 白色
 1
Uout
 绿色
 2
+24 V DC
 Braun
 3
nc
 -
 4

订单代码

比率计算方法

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

0,184

0.184

0.184
0.27
0.361
0.740
1
2
2.503
3.048
4
5.213
6
8.003
10
12
15.238
20
24.167
40.034
45.494
53.333
58.333
76.190
100.392
150.036
0

其他可咨询

扭矩臂/
形状

A

A

A

型号 A, 圆头销钉

B

规格 B, 用于公差补偿

电位器类型

01

01

01

1圈，混合型

02

10圈，线绕型

03/0,1

10圈，混合型，线性度公差 ±0.1 %

模拟输出

MWI

MWI

MWI

测量变流器 4 … 20 mA

MWU

测量变压器 0 … 10 V

P01

电位计 1 千欧姆

P05

电位器 5 kΩ

P10

电位计 10 kΩ

旋转方向

<leer>

<leer>

<leer>

无需指定

只在模拟输出为 P01, P05 或者 P10 条件下
e

逆时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下
i

顺时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下

连接方式

E1

E1

E1

开放式电缆终端

E12

插头, M12

电缆长度

00,3

00.3

00.3 m, 最小增量 0.1 m
00.3 20.0 m, 最小增量 0.1 m

防护等级

IP52

IP52

IP52

IP52

IP65

IP65

IP68

IP68

充油，防凝露

转数

<leer>

<leer>

<leer>

无需指定, 通过客户可调节的

除 IP68 之外
0.17
0.25
0.333
0.6
1
2.5
4
5
10
12
20
24
40
60
75
100
只限于保护等级 IP68 和模拟输出 MWI, MWU
0

其他可咨询

只限于保护等级 IP68 和模拟输出 MWI, MWU

您专人的订货代码

GP09 - 0.184 - 20 - A - 01 - MWI - <leer> - E1 - 00.3 - IP52 - <leer>
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

欧盟符合性声明

PDF

DE | EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
83526

类似产品

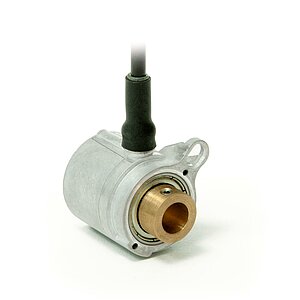

SIKO Global, 绝对值式编码器 AH25S
绝对值式编码器 AH25S

  • 微型的绝对值模拟编码器

  • 12 位 (4096) 分辨率 360°

  • 防护等级为IP65

前往有关产品

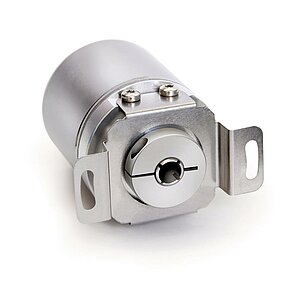

SIKO Global, 绝对值式编码器 AH36M
