齿轮电位计 GP04/1

带实心轴或者盲孔空心轴
SIKO Global, 齿轮电位计 GP04/1
SIKO Global, 齿轮电位计 GP04/1
  • 极强的抗外部干扰能力
  • 实心轴或盲孔空心轴最大直径为 20 毫米
  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。
  • 内置滑动离合器用于保护电位计
  • 电位器，电流或电压输出
  • 防护等级为IP65
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 类似产品

技术制图

SIKO Global, 齿轮电位计 GP04/1

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
铝
IP52
钢材发蓝处理
IP65
外壳
铝
传动比
0.2 … 256
转速
≤500 min-1
根据传动比
轴负载
≤1000 N
径向
≤1700 N
轴方向
电位计寿命
1 x 106 转数量

Geber Potentiometer Typ 01, 1 Wendel

特征
技术数据
内容补充
负荷能力
1 W 在 70 °C 时
≤30 V
电阻
5, 10 kΩ
电阻公差
±10 %
标准终端电阻
0.5 %
线性公差
±1 %
结构类型
混合动力

Geber Potentiometer Typ 02, 10 Wendel

特征
技术数据
内容补充
负荷能力
2 W 在 70 °C 时
≤30 V
电阻
1, 5, 10 kΩ
电阻公差
±5 %
标准终端电阻
0.5 %
线性公差
±0.25 %
结构类型
金属线

Geber Potentiometer Typ 03, 10 Wendel

特征
技术数据
内容补充
负荷能力
2 W 在 70 °C 时
≤30 V
电阻
1, 5, 10 kΩ
电阻公差
±5 %
标准终端电阻
0.5 %
线性公差
±0.25 %
结构类型
混合动力

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电流
4 … 20 mA 当负载 ≤500 Ω 时

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电压
… 10 V
特征
技术数据
内容补充
测量范围
340° ±5° (机械连续)
电位计型号 01
3600° +10°
电位计型号 02, 03
特征
技术数据
内容补充
环境温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP52, IP65
按照 EN 60529 标准

更多信息

连接引脚分配类型

无测量转换器

信号符标
 端子
Po
 1
Pe
 2
S
 3

测量用变换器 MWI

信号符标
 端子
I+
 1
I-
 2
nc
 3

测量变换器 MWU

信号符标
 端子
+24 V DC
 1
GND
 2
Uout
 3

订单代码

比率计算方法

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

0,1

0.1

0.1
0.166
0.25
0.333
0.5
1
2
3
4
5
6
10
12
15
20
24
30
40
55
0

其他可咨询

传动轴

H/20

H/20

H/20

空心轴， 直径20 mm

H/16

空心轴， 直径16 mm

V/20

实心轴，直径20 mm

V/16

实心轴，直径16 mm

电位器类型

01

01

01

1圈，混合型

只在模拟输出为 P05 或者 P10 条件下
02

10圈，线绕型

03

10圈，混合型

模拟输出

MWI

MWI

MWI

测量变流器 4 … 20 mA

MWU

测量变压器 0 … 10 V

P01

电位计 1 千欧姆

P05

电位器 5 kΩ

P10

电位计 10 kΩ

旋转方向

<leer>

<leer>

<leer>

无需指定

只在模拟输出为 P01, P05 或者 P10 条件下
e

逆时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下
i

顺时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下

防护等级

52

52

52

IP52

65

IP65

您专人的订货代码

GP04/1 - 0.1 - H/20 - 01 - MWI - <leer> - 52
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

欧盟符合性声明

PDF

DE | EN

类似产品

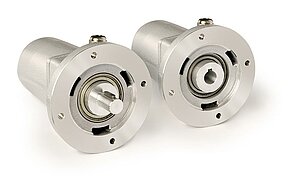

SIKO Global, 齿轮电位计 GP44
