Getriebepotentiometer GP04/1

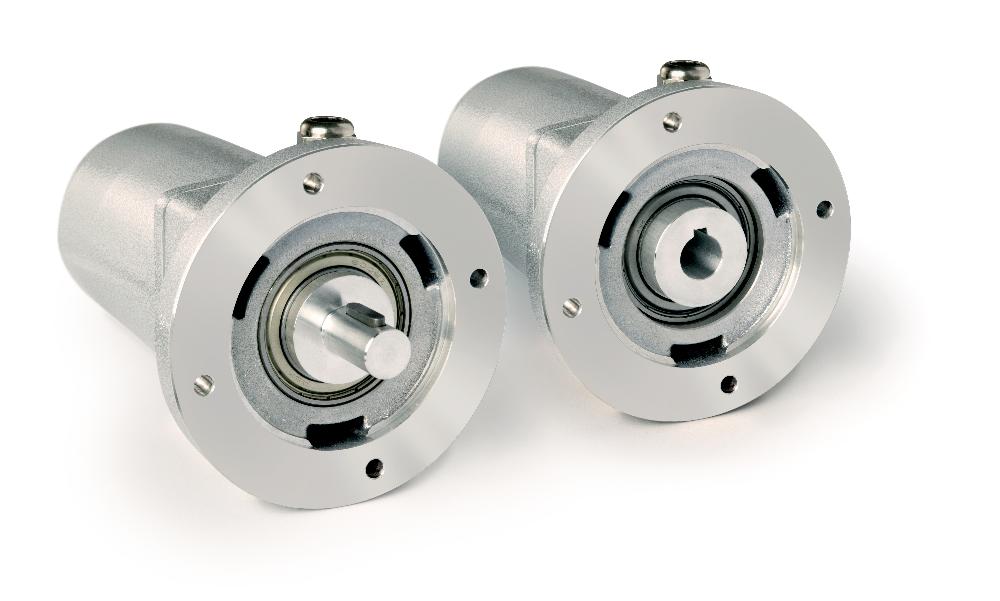

Getriebepotentiometer GP04/1

mit Vollwellle oder Sacklochhohlwelle
SIKO Global, Getriebepotentiometer GP04/1
SIKO Global, Getriebepotentiometer GP04/1
  • extrem robust gegen äußere Einflüsse
  • Voll- oder Sacklochhohlwelle max. Ø 20 mm
  • Anpassung an unterschiedliche Messwege durch breites Spektrum an Getriebeübersetzungen
  • eingebaute Rutschkupplung zum Schutz des Potentiometers
  • Potentiometer-, Strom- oder Spannungsausgang
  • Schutzart IP65
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Getriebepotentiometer GP04/1

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Aluminium
IP52
Stahl brüniert
IP65
Gehäuse
Aluminium
Übersetzung
0.2 … 256
Drehzahl
≤500 min⁻¹
je nach Übersetzung
Wellenbelastung
≤1000 N
radial
≤1700 N
axial
Lebensdauer Potentiometer
1 x 106 Umdrehung(en)

Geber Potentiometer Typ 01, 1 Wendel

Merkmal
Technische Daten
Ergänzung
Belastbarkeit
1 W bei 70 °C
≤30 V
Widerstand
5, 10 kΩ
Widerstandstoleranz
±10 %
Standard-Endwiderstand
0.5 %
Linearitätstoleranz
±1 %
Bauart
Hybrid

Geber Potentiometer Typ 02, 10 Wendel

Merkmal
Technische Daten
Ergänzung
Belastbarkeit
2 W bei 70 °C
≤30 V
Widerstand
1, 5, 10 kΩ
Widerstandstoleranz
±5 %
Standard-Endwiderstand
0.5 %
Linearitätstoleranz
±0.25 %
Bauart
Draht

Geber Potentiometer Typ 03, 10 Wendel

Merkmal
Technische Daten
Ergänzung
Belastbarkeit
2 W bei 70 °C
≤30 V
Widerstand
1, 5, 10 kΩ
Widerstandstoleranz
±5 %
Standard-Endwiderstand
0.5 %
Linearitätstoleranz
±0.25 %
Bauart
Hybrid

Messwandler, Stromausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Ausgangsstrom
4 … 20 mA bei Bürde ≤500 Ω

Messwandler, Spannungsausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Ausgangsspannung
… 10 V
Merkmal
Technische Daten
Ergänzung
Messbereich
340° ±5° (mechanisch durchgehend)
Potentiometer Typ 01
3600° +10°
Potentiometer Typ 02, 03
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP52, IP65
EN 60529

Mehr Informationen

Anschlussbelegung

ohne Messwandler

Signal
 Klemme
Po
 1
Pe
 2
S
 3

Messwandler MWI

Signal
 Klemme
I+
 1
I-
 2
nc
 3

Messwandler MWU

Signal
 Klemme
+24 V DC
 1
GND
 2
Uout
 3

Bestellung

Übersetzungsberechnung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Übersetzung

0,1

0.1

0.1
0.166
0.25
0.333
0.5
1
2
3
4
5
6
10
12
15
20
24
30
40
55

Antriebswelle

H/20

H/20

H/20

Hohlwelle ø20 mm

H/16

Hohlwelle ø16 mm

V/20

Vollwelle ø20 mm

V/16

Vollwelle ø16 mm

Potentiometer Typ

01

01

01

1 Wendel, Hybrid

nur bei Analogausgang P05 oder P10
02

10 Wendel, Draht

03

10 Wendel, Hybrid

Analogausgang

MWI

MWI

MWI

Messwandler 4 … 20 mA

MWU

Messwandler 0 … 10 V

P01

Potentiometer 1 kΩ

P05

Potentiometer 5 kΩ

P10

Potentiometer 10 kΩ

Drehrichtung

<leer>

<leer>

<leer>

keine Angabe notwendig

nur bei Analogausgang P01, P05 oder P10
e

entgegen Uhrzeigersinn steigende Werte

nur bei Analogausgang MWI oder MWU
i

im Uhrzeigersinn steigende Werte

nur bei Analogausgang MWI oder MWU

Schutzart

52

52

52

IP52

65

IP65

Ihr Bestellschlüssel

GP04/1 - 0.1 - H/20 - 01 - MWI - <leer> - 52
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

Montageanleitung

PDF

DE | EN

UKCA-Konformitätserklärungen

PDF

EN

EU-Konformitätserklärungen

PDF

DE | EN
