Encoder assoluto WH58MR

Encoder assoluto ridondante di sicurezza Safety
SIKO Global, Encoder assoluto WH58MR
SIKO Global, Encoder assoluto WH58MR
Lencoder WH58MR è un encoder magnetico di sicurezza Safety con rilevamento della posizione ridondante e albero cavo sviluppato appositamente per limpiego nelle macchine mobili. Può essere utilizzato in situazioni critiche in termini di sicurezza fino al Performance-Level PLd. In virtù della struttura particolarmente robusta con a scelta uninterfaccia ridondante CANopen o CANopen Safety, si adatta al meglio allutilizzo ostico nelle macchine mobili.
  • Encoder assoluto ridondante di sicurezza Safety
  • Interfaccia CANopen Safety o CANopen ridondante
  • Impiegabile in applicazioni fino al Performance Level PLd
  • Albero cavo fino a ø 15 mm
  • Disponibile corpo resistente alla nebbia salina testato
  • Elevata compatibilità elettromagnetica (CEM)
  • Grado di protezione IP67
  • Con tecnologia PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Encoder assoluto WH58MR

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
acciaio inossidabile
Flangia
alluminio
Corpo
pressogetto di alluminio
con verniciatura per cataforesi
N. di giri
≤3000 min-1
Momento di inerzia
≤110 gcm²
Coppia di spunto
≤3 Ncm a 20 °C
Carico gravante sull'albero
≤80 N
radiale
≤40 N
assiale
Guaina di protezione per cavi
PVC
tipo di connessione E1
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
8 … 36 V DC
protezione da inversione di polarità
Corrente assorbita
20 mA con 36 V
a seconda del trasduttore
28 mA con 24 V DC
a seconda del trasduttore
76 mA con 8 V
a seconda del trasduttore
Potenza assorbita
≤800 mW
senza carico, a seconda del trasduttore
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Indicazione di stato
2 LED tricolori (rosso/verde/giallo)
stato apparecchiatura/Stato CAN
Capacità di carico
±60 V
interfaccia CAN
Interfaccia
secondo ISO 11898-1/2, senza isolamento galvanico
CANopen, CiA 301, CiA 303, CiA 305, CiA 406
secondo ISO 11898-1/2, senza isolamento galvanico
CANopen Safety, CiA 301, CiA 303, CiA 305, CiA 406, EN 50325-5
Indirizzo
1 … 127
node ID, tramite SDO o Layer Setting Service (LSS)
Baud rate
20 kbit/s
50 kbit/s
125 kbit/s
250 kbit/s
500 kbit/s
800 kbit/s
1 Mbit/s
Tempo ciclo
1.5 ms tipico
Durata inserzione
<150 ms
Tipo di connessione
1 connettore M12 (codifica A)
a 5 poli, 1 connettore maschio (connessione tipo E12E), bus di campo e alimentazione internamente conessi
2 connettori M12 (codifica A)
a 5 poli, 1 connettore maschio (connessione tipo E12), bus di campo e alimentazione internamente conessi
2 connettori M12 (codifica A)
a 5 poli, 2 connettori maschio (connessione tipo E12EE), bus di campo e alimentazione separati
estremità del cavo aperta
Connessione tipo E1, bus di campo e alimentazione internamente connessi
Caratteristica
Dati tecnici
Integrazione
Scansione
magnetico
Risoluzione
14 bit
16384 passi/giro
Range di misura
1 rotaciones
singleturn (monogiro)
4096 rotaciones
Quota di guasti
206.1 Anno/i
a 40 °C (MTBF) secondo SN 29500
580 Anno/i
a 60 °C (MTTFd) per ogni canale
196 FIT
a 60 °C (PFH), 1 FIT=1.0 E-09 1/h
Rivelazione di errore
77 %
a 60 °C (DCavg) secondo ISO13849-1, appendice E.2
Omologazione
E1
numero di omologazione UN ECE R10: E1*10R05/01*8898*00
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 … 85 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
100 %
condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
ISO 7637-1, -2
transienti
ISO / TR 10605
scarica elettrostatica (E.S.D)
Grado di protezione
IP67
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27, mezzo seno, 3 assi (+/-), 3 shock ognuno
Resistenza alle vibrazioni
100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 assi, 10 cicli ognuno
Test in nebbia salina
Livello di aggressività 3
EN 60068-2-52 (condizioni ambientali SN)

Ulteriori informazioni

Opzionale, sistema modulare sensori PURE.MOBILE

Sensore antiribaltamento

Caratteristica
 Dati tecnici
 Ulteriori informazioni
Risoluzione
 0.01°
Range di misura
 360°
 1 asse
±180°
 1 asse
Precisione
 ±0.1°
a 20 °C
±0.8°
 lungo l'intero range di temperatura e di misura max.
Precisione punto zero deriva di temp. max.
 ±0.02 °/K
Precisione punto zero deriva di temp. tipica
 ±0.008 °/K
Frequenza limite
 10 Hz
36
 42
 88

piedinatura

E12, E12E, E12EE

Segnale
 PIN
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

E1

Segnale
 Colore cavo E1
CAN_GND
 bianco
+UB
 marrone
GND
 verde
CAN_H
 giallo
CAN_L
 grigio

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Interfaccia/
protocollo

CAN

CAN

CAN

CANopen

CANs

CANopen Safety

numero giri

1

1

1

singleturn (monogiro)

4096

12 bit

albero cavo/
diametro

10

10

10
in mm
12
15

condizioni ambiente

S

S

S

standard

SN

custodia testata in nebbia salina

Tipo di connessione

E1

E1

E1

estremità del cavo aperte

E12

Bus IN/Bus OUT

2 M12, 5 poli codifica A, bus di campo e alimentazione connessi internamente
E12E

Bus IN

1 M12, 5 poli codifica A, bus di campo ed alimentazione connessi internamente
E12EE

Bus IN/Bus IN

2 M12, a 5 poli con codifica A, bus di campo e alimentazione separati

Lunghezza cavo

01,0

01.0

01.0
in m
02.0
03.0
05.0
10.0
OK

senza cavo

opzione

O

O

O

senza

DIP

interruttore rotativo, indirizzo, baud rate

solo con CANopen, CANopen Safety
IK1

inclinometro, monoasse

IK1R

inclinometro ridondante, monoasse

Il tuo codice ordine

WH58MR - CAN - 16384 - 1 - 10 - S - IP67 - R - E1 - 01.0 - SW - O
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

SAE J1939

PDF

DE
EN

CANopen

PDF

DE
EN

CANopen Safety

PDF

DE
EN

Modello CAD 3D

Link/URL

CAD-Modell

Dichiarazioni CE di conformità

PDF

DE | EN | FR

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Certificato

E1

PDF

DE | EN

CRC Calculation

ZIP

Download
Download

Accessori

SIKO Global, Prolunga cavo KV05S0
Prolunga cavo KV05S0

  • Connettore precablato

  • Lunghezza cavo 3 m

  • Tecnologia di connessione M12 (con codifica A), 5 poli

Vai al prodotto

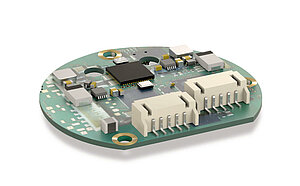

SIKO Global, Scheda opzionale DIP
Scheda opzionale DIP

  • impostazione manuale semplice di baud rate e indirizzo bus tramite interruttore rotativo

  • Non sono richiesti tool specifici o conoscenze sulla programmazione

  • messa in funzione semplice

Vai al prodotto
SIKO Global, Scheda opzionale IK1
Scheda opzionale IK1

  • Sensore antiribaltamento a un asse 0 ... 360°

  • Principio di misura capacitivo MEMS

  • Compensazione temperatura da -40 … 85 °C

Vai al prodotto
SIKO Global, Scheda opzionale IK1R
Scheda opzionale IK1R

  • Sensore inclinometro ridondante 0 ... 360°

  • Principio di misura capacitivo MEMS

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto
SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 5 poli, conn. femm. ang.
83006
Controconnettore, a 5 poli, conn. femm.
84109
Connettore terminale per bus, a 5 poli, connettore maschio
82815

Prodotti simili

SIKO Global, Encoder assoluto WV58MR-Testprodukt
Encoder assoluto WV58MR-Testprodukt

  • Encoder assoluto ridondante di sicurezza Safety

  • Interfaccia CANopen Safety o CANopen ridondante

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto
SIKO Global, Encoder assoluto WV58MR
Encoder assoluto WV58MR

  • Encoder assoluto ridondante di sicurezza Safety

  • Interfaccia CANopen Safety o CANopen ridondante

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto

Volume di fornitura

  • WH58MR
  • Guida all’uso

Rapporti sulle applicazioni SIKO

i martinetti idraulici della Stump-Franki Special Foundation Construction GmbH

Encoder di sicurezza SIKO per battipali nelle fondazioni speciali

I macchinari pesanti impiegati nelle fondazioni speciali richiedono componenti precisi e affidabili per poter svolgere le rispettive funzioni in modo sicuro. Gli encoder assoluti WV58MR della SIKO GmbH, produttore di sensori e sistemi di posizionamento, fanno parte del sistema di sicurezza per i…

Per saperne di più

Settori rilevanti per il prodotto

Escavatore giallo al lavoro
Macchine edili
Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Vista posteriore di tre gru mobili gialle
Tecnologia delle gru e di sollevamento
Sistemi encoder SIKO per feedback del motore lineare o rotativo
Motor feedback
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi
Produzione elettronica altamente precisa grazie alle soluzioni degli encoder di SIKO
Tecnologia di assemblaggio e manipolazione

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
