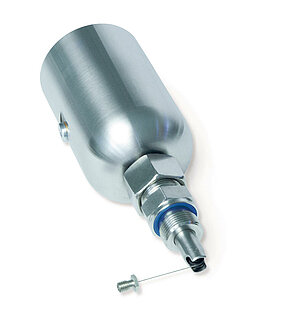

Trasduttore a filo SGH10
Sensore di posizione per cilindri idraulici fino a lunghezza di misura di 1000 mm
Il trasduttore a filo SGH10 misura in modo assoluto la corsa diretta del cilindro nel cilindro idraulico. Grazie al nuovo sistema di misura, si evita la perforazione del pistone che comporta sempre ingenti costi. In tal modo i costi di integrazione risultano inferiori rispetto agli altri sistemi di misura ed, inoltre, si evita realmente l’indebolimento del pistone. Il clou: il sistema di misura è impiegabile addirittura nei cilindri telescopici!
Nellambito della SPS IPC Drives 2015, SGH10 è stato votato da visitatori della fiera ed online aggiudicandosi la vittoria per la categoria TECH nel concorso di DirectIndustry i-NOVO Awards.
- Range di misura 0 … 1000 mm (39.37 Inch)
- Sistema di misura assoluta
- Interfaccia CANopen, analogica: corrente e tensione
- Tensione di esercizio 9 … 32 VDC
- Resistenza a pressioni fino a 350 bar, picchi di pressione fino a 450 bar
- Elevata flessibilità, grazie al teach-in su ogni corsa utile
- Elevata compatibilità elettromagnetica (CEM)
- Elevata resistenza agli urti ed alle vibrazioni
- con tecnologia PURE.MOBILE
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.15
kg
Flangia
alluminio
anello di tenuta (HNBR)
Corpo
materiale sintetico
PA66
Tipo di filo
ø0.45
mm
acciaio inossidabile
Forza di estensione
≥2
N
Accelerazione
≤10
m/s²
Schnittstelle analog
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
9 … 32 V DC
con uscita 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V
12 … 32 V DC
in caso di uscita 0 … 10 V, con protezione da inversione di polarità
12 … 32 V DC
in caso di uscita 0 … 20 mA, 4 … 20 mA, ma UB > Uresistenza di carico +2.0 V, con protezione da inversione di polarità
Corrente assorbita
<32
mA
senza carico
Potenza assorbita
<0.5
W
senza carico
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Ingressi digitali
2
limite ingressi
Livello del segnale in ingresso high
>8.4
V
Livello del segnale in ingresso low
<2.8
V
Tensione di uscita
0 … 10 V
corrente di carico <1 mA
0 … 5 V
corrente di carico <1 mA
0.5 … 4.5 V
corrente di carico <1 mA
0.25 … 4.75 V
corrente di carico <1 mA
1 … 4.9 V
corrente di carico <1 mA
Corrente di uscita
0 … 20 mA
resistenza di carico ≤500 Ω
4 … 20 mA
resistenza di carico ≤500 Ω
Tolleranza di linearità
±0.25
%
corsa utile 1000 mm, ±0.5 % range valori in uscita ≤15 mV
±0.5
%
corsa utile 500 mm
Tempo di assestamento
<150
ms
Tipo di connessione
sistema di collegamento a connettore
accessori KV1H
Schnittstelle CANopen
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10 … 30 V DC
protezione da inversione di polarità
Potenza assorbita
<0.8
W
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Tolleranza di linearità
±0.25
%
corsa utile 1000 mm, ±0.5 % range valori in uscita ≤15 mV
±0.5
%
corsa utile 500 mm
Interfaccia
secondo ISO 11898-1/2, senza isolamento galvanico
CANopen, CiA 301, CiA 305, CiA 406
Indirizzo
1 … 127
node ID, tramite SDO o Layer Setting Service (LSS)
Baud rate
≤1
Mbit/s
Tempo ciclo
1.5
ms
tipico
Tempo di assestamento
<150
ms
Tipo di connessione
sistema di collegamento a connettore
accessori KV1H
Caratteristica
Dati tecnici
Integrazione
Scansione
magnetico
Risoluzione
12
bit
uscita analogica
Ripetibilità
±0.15
mm
Range di misura
500
mm
Range di misura utilizzabile in modo flessibile tra 0…500 mm
1000
mm
Range di misura utilizzabile in modo flessibile tra 0…1000 mm
Velocità di traslazione
≤1
m/s
Quota di guasti
235.6
Anno/i
uscita analogica, a 60 °C (MTBF) secondo SN 29500
253.3
Anno/i
CANopen, a 60 °C (MTBF) secondo SN 29500
Omologazione
conforme a E1
marchio di omologazione UN ECE R10: E1 10 R - 05 8507
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 … 105 °C
parte elettronica
-30 … 100 °C
meccanica, opzionale fino a 105 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
100
%
formazione di brina ammissibile in stato montato e inserito
Pressione di esercizio
<350
bar
Pn come da ISO 19879
Pressione di sovraccarico
<450
bar
Pmax come da ISO 19879
Pressione di prova
650
bar
Pstatico come da ISO 19879
CEM
EN 61326-3.1
esigenze di immunità nell'industria, valore limite d'emissione classe B
ISO 11452-1, -2, -3, -4, -5
Interferenze EUB
ISO 7637-1, -2
transienti
ISO 10605
scarica elettrostatica (E.S.D)
Grado di protezione
IP6K9K
ISO 20653, integrato KV1H e idoneo controconnettore
Resistenza allo shock
1000 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
70 m/s2, 10 … 2 kHz
EN 60068-2-64
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Range di misura
500
in mm
Interfaccia
0/5V
uscita di tensione
uscita di tensione
uscita di tensione
uscita di tensione
uscita di tensione
uscita corrente
uscita corrente

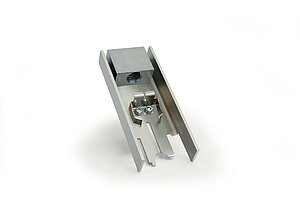

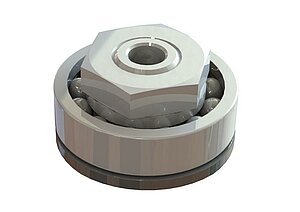

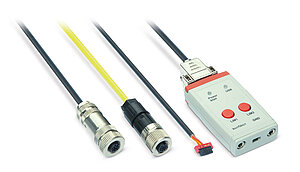

Accessori
Volume di fornitura
- SGH10
- Istruzioni per il montaggio
