Capteur de câble SGH10

Capteur de positionnement pour vérins hydrauliques jusqu'à une mesure linéaire de 1000 mm
SIKO Global, Capteur de câble SGH10
SIKO Global, Capteur de câble SGH10
SIKO Global, Capteur de câble SGH10
SIKO Global, Capteur de câble SGH10
SIKO Global, Capteur de câble SGH10
SIKO Global, Capteur de câble SGH10
Le capteur à câble SGH10 mesure la course directe absolue dans le vérin hydraulique. Grâce à ce nouveau système de mesure, plus de perçage honéreux du piston, les coûts dintégration étant ainsi réduits par rapport aux autres systèmes de mesure. Un affaiblissement éventuel du piston est efficacement évité et le clou est que le système de mesure peut également être utlisé dans les vérins télescopiques ! Dans le cadre du salon SPS IPC Drives 2015, le SGH10 a été choisi comme vainqueur de li-NOVO Award du portail DirectIndustry par les visiteurs du salon et en ligne.
  • Plage de mesure 0 à 1000 mm (39.37 Inch)
  • Système de mesure absolu
  • Interface CANopen, analogique : courant et tension
  • Tension de service 9 à 32 VDC
  • Résistant à la pression jusqu'à 350 bar, pointes de pression jusqu'à 450 bar
  • Flexibilité élevée grâce à l’apprentissage de chaque mesure linéaire
  • Compatibilité CEM élevée
  • Grande résistance aux chocs et aux vibrations
  • Avec technologie PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Visionner la vidéo d‘expert
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Composant du système
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Capteur de câble SGH10

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Bride
aluminium
anneau d'étanchéité (HNBR)
Boîtier
plastique
PA66
Type de câble
ø0.45 mm
acier spécial inoxydable
Force de traction
≥2 N
Accélération
≤10 m/s²
Poids
~0.15 kg

Schnittstelle analog

Caractéristique
Caractéristiques techniques
Complément
Tolérance de linéarité
±0.25 %
Mesure linéaire 1 000 m, ±0.5 % plage de valeur de sortie ≤15 mV
±0.5 %
mesure linéaire de 500 mm
Durée de stabilisation
<150 ms
Type de branchement
système de connexion
accessoires KV1H
Tension de service
9 … 32 V CC
pour sortie 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, protégé contre l'inversion de polarité
12 … 32 V CC
pour sortie 0 … 10 V, protégé contre l'inversion de polarité
12 … 32 V CC
pour sortie 0 à 20 mA, 4 à 20 mA, mais UB > Ucharge +2.0 V, irréversibilité des pôles
Consommation de courant
<32 mA
sans charge
Puissance absorbée
<0.5 W
sans charge
Mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Entrées numériques
2
limite entrées
Niveau de signal d'entrée high
>8.4 V
Niveau de signal d'entrée low
<2.8 V
Tension de sortie
… 10 V
courant de charge <1 mA
… 5 V
courant de charge <1 mA
0.5 … 4.5 V
courant de charge <1 mA
0.25 … 4.75 V
courant de charge <1 mA
1 … 4.9 V
courant de charge <1 mA
Voltage de sortie
… 20 mA
charge ≤500 Ω
4 … 20 mA
charge ≤500 Ω

Schnittstelle CANopen

Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
protection contre l'inversion de polarité
Puissance absorbée
<0.8 W
Mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Interface
selon ISO 11898-1/2, non séparé galvaniquement
CANopen, CiA 301, CiA 305, CiA 406
Adresse
1 … 127
ID nœud, par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
≤1 Mbit/s
Temps de cycle
1.5 ms typique
Type de branchement
système de connexion
accessoires KV1H
Durée de stabilisation
<150 ms
Tolérance de linéarité
±0.25 %
Mesure linéaire 1 000 m, ±0.5 % plage de valeur de sortie ≤15 mV
±0.5 %
mesure linéaire de 500 mm
Caractéristique
Caractéristiques techniques
Complément
Détection
magnétique
Résolution
12 bit
sortie analogique
Reproductibilité
±0.15 mm
Plage de mesure
500 mm
Plage de mesure utilisable de manière flexible entre 0 et 500 mm
1000 mm
Plage de mesure utilisable de manière flexible entre 0 et 1 000 mm
Vitesse de déplacement
≤1 m/s
Taux de défaillance
235.6 Année(s)
sortie analogique, à 60 °C (MTBF) selon SN 29500
253.3 Année(s)
CANopen, à 60 °C (MTBF) selon SN 29500
autorisation
conforme E1
UN ECE R10 N° d'autorisation : E1 10 R - 05 8507
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 105 °C
électronique
-30 … 100 °C
mécanique, en option jusqu'à 105 °C
Température de stockage
-40 … 85 °C
Humidité relative
100 %
formation de rosée autorisée à l'état monté et fiché
CEM
EN 61326-3.1
immunité requise industrie, limite d'émission classe B
ISO 11452-1, -2, -3, -4, -5
rayonnement perturbateur EUB
ISO 7637-1, -2
impulsions transitoires
ISO 10605
décharge électrostatique (E.S.D)
Résistance aux chocs
1000 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
70 m/s2, 10 … 2 kHz
EN 60068-2-64
Pression de service
<350 bar
Pn en accord avec ISO 19879
Pression de surcharge
<450 bar
Pmax en accord avec ISO 19879
Pression d'essai
650 bar
Pstatique en accord avec ISO 19879
Type de protection
IP6K9K
ISO 20653, monté avec KV1H et connecteur correspondant adéquat

Composant du système

SIKO Global, Capteur de câble SGH10
Capteur de câble SGH10
SIKO Global, Rallonge de câble KV1H
Rallonge de câble KV1H

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Plage de mesure

500

500

500
1000
en mm

Interface

0/5V

0/5V

0/5V

0 à 5 V

sortie de tension
0/10V

0 à 10 V

sortie de tension
0,25/4,75V

0.25 … 4.75 V

sortie de tension
0,5/4,5V

0.5 … 4.5 V

sortie de tension
1,0/4,9V

1.0 … 4.9 V

sortie de tension
0/20mA

0 à 20 mA

sortie de courant
4/20mA

4 à 20 mA

sortie de courant
CAN

CANopen

Votre clé de commande

SGH10 - 500 - GW6 - 0/5V - M1 - DS - SW
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Manuel

CANopen

PDF

DE
EN

Modèle 3D-CAO

ZIP

CAD-Modell

Certificate de conformité EU

PDF

DE | EN

Instructions de montage

PDF

DE | EN

Package d'installation

ZIP

Téléchargement

Certificat

E1

PDF

DE | EN

Certificate de conformité UKCA

PDF

EN

Accessoires

SIKO Global, Prolongement du câble SVH
Prolongement du câble SVH

  • pour les capteurs de déplacement de la série SGH

  • pour rallonger le câble de mesure ou la distance par rapport à l'objet mesuré (la course de mesure n'est pas rallongée)

  • Montage simple

Vers le produit

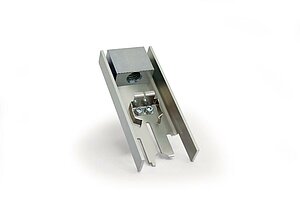

SIKO Global, Accessoire de montage ZB4004
Accessoire de montage ZB4004

  • Accessoire de montage pour le capteur de déplacement à câble SGH10

  • Pour le montage simple du SGH10 dans les vérins soudés

  • utilisation flexible pour toutes les formes et les courses de vérin

Vers le produit
SIKO Global, Outil de programmation ProTool SGH
Outil de programmation ProTool SGH

  • Outil de programmation pour les capteurs analogiques de la série SGH

  • Programmation libre de la plage de mesure et de l'interface analogique

  • compatible Windows - Plug & Play

Vers le produit
SIKO Global, Émérillon à œillet ZB4009
Émérillon à œillet ZB4009

  • pour compenser le mouvement rotatif de la tête de piston dans les accumulateurs à piston ou les vérins hydrauliques

  • adapté à la saisie du nombre de tours et de la position

  • pour les capteurs de déplacement de la série SGH

Vers le produit
SIKO Global, Clé à douille ZB4008
Clé à douille ZB4008

  • pour un montage simple de la vis de fixation M6 de capteurs de déplacement de la série SGH

  • Le côté fendu empêche tout endommagement du câble lors du montage

Vers le produit

Produits comparables

SIKO Global, Capteur de câble SGH10L
Capteur de câble SGH10L

  • Plage de mesure 0 à 1000 mm (39.37 Inch)

  • Pratiquement aucune perte de course grâce au montage latéral

  • Système de mesure absolu

Vers le produit

Étendue de la livraison

  • SGH10
  • Instructions de montage

Rapports d’application SIKO

Plateforme hydraulique déplace une locomotive dans la production cinématographique

Les codeurs à câble SIKO sont utilisés pour des effets spéciaux dans les blockbusters de Marvel & Warner-Brothers

Les codeurs à câble sont des composants que l’on ne soupçonne pas vraiment dans la production de films. Cet article décrit ce qui caractérise les codeurs à câble de la SIKO GmbH, fabricant de capteurs et de systèmes de positionnement, et le rapport avec des animaux fantastiques et le firmament de…

En savoir plus

Secteurs pertinents pour le produit

Vérin hydraulique sur machine de construction jaune
Hydraulique mobile

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Téléchargement sur les produits qui ne sont plus fabriqués
  • Tutoriels et vidéos
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2025 SIKO GmbH
