Sensor de tracción por cable SGH10

Sensor de posición para cilindro hidráulico hasta 1000 mm de longitud de medición

SIKO Global, Sensor de tracción por cable SGH10
SIKO Global, Sensor de tracción por cable SGH10
SIKO Global, Sensor de tracción por cable SGH10
SIKO Global, Sensor de tracción por cable SGH10
SIKO Global, Sensor de tracción por cable SGH10
SIKO Global, Sensor de tracción por cable SGH10
El sensor de tracción por cable SGH 10 mide absolutamentela carrera directa del cilindro en el cilindro hidráulico. Gracias al sistema de medición desaparece el costoso taladrado del émbolo. De este modo, descienden los costes de integración en comparación con otros sistemas de medición y se evita de un modo efectivo un posible debilitamiento del émbolo. La guinda: el sistema de medición se puede emplear incluso en cilindros telescópicos. El SGH10 fue elegido en el marco de la SPS IPC Drives 2015 por los visitantes de la Feria y online como ganador del premio DirectIndustry i-NOVO Awards en la categorÍa TECH.
  • Gama de medición 0 … 1000 mm (39.37 pulgadas)
  • Sistema de medición absoluto
  • Interfaz CANopen, analógico: corriente y tensión
  • Tensión de servicio 9 … 32 VDC
  • Resistente a la presión hasta 350 bar, puntas de presión hasta 450 bar
  • Elevada flexibilidad, gracias al teach-in a cualquier longitud de medición
  • Elevada compatibilidad CEM
  • Elevada resistencia a los golpes y vibraciones
  • Con tecnología PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Ver vídeo de expertos
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Componente del sistema
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Sensor de tracción por cable SGH10

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Brida
aluminio
anillo de empaquetadura (HNBR)
Carcasa
plástico
PA66
Tipo de cable
ø0.45 mm
acero fino inoxidable
Fuerza de extracción
≥2 N
Aceleración
≤10 m/s²
Peso
~0.15 kg

Schnittstelle analog

Característica
Característica
Complemento
Tolerancia de linealidad
±0.25 %
1000 mm de longitud de medición, ±0,5 % rango de valores de salida ≤15 mV
±0.5 %
500 mm longitud de medición
Tiempo de ataque
<150 ms
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H
Tensión de servicio
9 … 32 V DC
con salida 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, protegido frente a cambio de polaridad
12 … 32 V DC
con salida 0 … 10 V, protegido frente a cambio de polaridad
12 … 32 V DC
con salida 0 … 20 mA, 4 … 20 mA, pero UB > Ucarga aparente +2.0 V, proteg frente a cambio polaridad
Absorción de corriente
<32 mA
sin carga
Absorción de potencia
<0.5 W
sin carga
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Entradas digitales
2
limit entradas
Nivel de señal de entrada alto
>8.4 V
Nivel de señal de entrada
<2.8 V
Tensión de salida
… 10 V
corriente de carga <1 mA
… 5 V
corriente de carga <1 mA
0.5 … 4.5 V
corriente de carga <1 mA
0.25 … 4.75 V
corriente de carga <1 mA
1 … 4.9 V
corriente de carga <1 mA
Corriente de salida
… 20 mA
carga aparente ≤500 Ω
4 … 20 mA
carga aparente ≤500 Ω

Schnittstelle CANopen

Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
protegido frente a un cambio de polaridad
Absorción de potencia
<0.8 W
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Interfaz
según ISO 11898-1/2, no separado galvánicamente
CANopen, CiA 301, CiA 305, CiA 406
Dirección
1 … 127
nodo-ID, por SDO o Layer Setting Service (LSS)
Tasa de baudios
≤1 Mbit/s
Tiempodeciclo
1.5 ms típico
Tipo de conexión
sistema de conexión de enchufe
accesorio KV1H
Tiempo de ataque
<150 ms
Tolerancia de linealidad
±0.25 %
1000 mm de longitud de medición, ±0,5 % rango de valores de salida ≤15 mV
±0.5 %
500 mm longitud de medición
Característica
Característica
Complemento
Palpado
magnético
Resolución
12 bit
salida analógica
Precisión de repetición
±0.15 mm
Gama de medición
500 mm
Gama de medición flexible entre 0 ... 500 mm
1000 mm
Gama de medición flexible entre 0 ... 1000 mm
Velocidad de desplazamiento
≤1 m/s
Tasa de desechos
235.6 Año(s)
salida analógica, a 60 °C (MTBF)SN 29500
253.3 Año(s)
CANopen, a 60 °C (MTBF) según SN 29500
Autorización
E1 conforme
UN ECE R10 número de autorización: E1 10 R - 05 8507
Característica
Característica
Complemento
Temperatura ambiente
-40 … 105 °C
electrónica
-30 … 100 °C
mecánico, opcional hasta 105 °C
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
100 %
formación de rocío permitida estando montado y enchufado
CEM
EN 61326-3.1
exigencia de inmunidad industrial, valor límite de emisiones, clase B
ISO 11452-1, -2, -3, -4, -5
radiación perturbadora EUB
ISO 7637-1, -2
impulsos transitorios
ISO 10605
descarga electrostática (E.S.D)
Resistencia a choques
1000 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
70 m/s2, 10 … 2 kHz
EN 60068-2-64
Presión de servicio
<350 bar
Pn según ISO 19879
Presión de sobrecarga
<450 bar
Pmax según ISO 19879
Presión de prueba
650 bar
PEstática según ISO 19879
Tipo de protección
IP6K9K
ISO 26053, montado con KV1H y contraenchufe adecuado

Componente del sistema

SIKO Global, Sensor de tracción por cable SGH10
Sensor de tracción por cable SGH10
SIKO Global, Prolongación de cable KV1H
Prolongación de cable KV1H

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Gama de medición

500

500

500
1000
en mm

Interfaz

0/5V

0/5V

0/5V

0 … 5 V

salida de tensión
0/10V

0 … 10 V

salida de tensión
0,25/4,75V

0.25 … 4.75 V

salida de tensión
0,5/4,5V

0.5 … 4.5 V

salida de tensión
1,0/4,9V

1.0 … 4.9 V

salida de tensión
0/20mA

0 … 20 mA

salida de corriente
4/20mA

4 … 20 mA

salida de corriente
CAN

CANopen

Su clave de pedido

SGH10 - 500 - GW6 - 0/5V - M1 - DS - SW
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones breves

PDF

DE | EN

Manual

CANopen

PDF

DE
EN

Modelo 3D-CAD

ZIP

CAD-Modell

Declaraciones de conformidad UE

PDF

DE | EN

Instrucciones de montaje

PDF

DE | EN

paquete de configuración

ZIP

Descarga

Certificado

E1

PDF

DE | EN

Declaraciones de conformidad UKCA

PDF

EN

Accesorio

SIKO Global, Prolongación de cable SVH

Prolongación de cable SVH
  • Para sensores de tracción por cable de la seie SGH

  • Para prolongar el cable de medición o la distancia al objeto a medir (el recorrido de medición no se prolonga)

  • Montaje sencillo

Ver producto

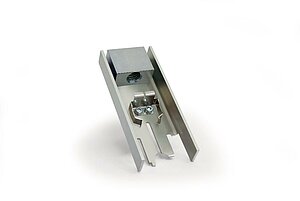

SIKO Global, Herramienta de montaje ZB4004

Herramienta de montaje ZB4004
  • Ayuda para el montaje para el sensor de tracción por cable SGH10

  • Para el sencillo montaje del SGH10 en el cilindro soldado

  • Utilizable de modo flexible para cualquier forma de cilindro y carrera de cilindro

Ver producto
SIKO Global, Herramienta de programación ProTool SGH

Herramienta de programación ProTool SGH
  • Herramienta de programación para sensores analógicos de la serie SGH

  • Programación libre de la gama de medición así como del interfaz analógico

  • compatible con Windows - Plug & Play

Ver producto
SIKO Global, Vórtice de cable ZB4009

Vórtice de cable ZB4009
  • Para compensar el movimiento de giro de la cabeza del émbolo

  • Adecuado para el registro de revoluciones y posición

  • Para sensores de tracción por cable de la seie SGH

Ver producto
SIKO Global, Llave de vaso ZB4008

Llave de vaso ZB4008
  • Para el sencillo montaje del tornillo de fijación M6 de sensores de tracción por cable de la serie SGH

  • El lado ranurado impide daños del cable al realizar el montaje

Ver producto

Productos equiparables

SIKO Global, Sensor de tracción por cable SGH10L

Sensor de tracción por cable SGH10L
  • Gama de medición 0 … 1000 mm (39.37 pulgadas)

  • Prácticamente ninguna pérdida de carrera por el montaje lateral

  • Sistema de medición absoluto

Ver producto

Volumen de suministro

  • SGH10
  • Instrucciones de montaje

Informes de aplicaciones de SIKO

Plataforma hidráulica mueve una locomotora en la producción cinematográfica

Sensores de posición SIKO utilizados para efectos especiales en superproducciones de Marvel y Warner Brothers

Los sensores de tracción por cable son componentes que no se encuentran necesariamente en una producción cinematográfica. Este artículo describe en qué se distinguen los sensores de tracción por cable de SIKO GmbH, fabricante de sensores y sistemas de posicionado, y qué tienen que ver con el…

Saber más

Industrias relevantes para el producto

Cilindro hidráulico en máquina de construcción amarilla
Sistemas hidráulicos móviles

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Descargas para productos que ya no se fabrican
  • Tutoriales y vídeos
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2025 SIKO GmbH
