Digitale Positionsanzeige DA08

Digitale Positionsanzeige DA08

im Metallgehäuse

SIKO Global, Digitale Positionsanzeige DA08
SIKO Global, Digitale Positionsanzeige DA08
  • extrem robuste Ausführung im Metallgehäuse
  • Hohlwelle max. Ø 35 mm
  • Zählwerk mit 4 oder 5 Dekaden
  • mit Nullstellungs-Funktion
  • Klemmhebel in Bauform integriert
  • optional mit Edelstahl-Antriebswelle
  • Zählrichtung umkehrbar
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Bestellung
  • Downloads
  • Zubehör

Technische Zeichnung

SIKO Global, Digitale Positionsanzeige DA08

Technische Daten

Mechanische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Zinkdruckguss
Zählwerk
4 Dekaden mit Feinablesung
Ziffernhöhe
~4.5 mm
Gewicht
0.7 kg

max. Drehzahl

Anzeige (nach 1. Umdrehung)
max. Drehzahl [min-1] mit Nullstellung
max. Drehzahl [min-1] ohne Nullstellung
(0)0010
500
500 (1200)
(0)0020
250
500 (600)
(0)0025
200
480
(0)0030
165
400
(0)0040
125
300
(0)0050
100
240
(0)0060
85
200
(0)0080
60
150
(0)0100
50
120

Hinweis

Drehzahlen >500 min-1 dürfen nur kurzzeitig betrieben werden.

Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 80 °C

Bestellung

Bestellhinweis

Hinweis: Hervorhebungen in Orange sind Bestellmerkmale.

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Einbaulage

01

01

01

mit Nullstellung

02

ohne Nullstellung

03

mit Nullstellung

04

ohne Nullstellung

siehe Ikonen zur Einbaulage

Zählwerk/
Ziffern

4

4

4

4 Dekaden

5

5 Dekaden

Anzeige nach 1. Umdrehung

10

10

10
16
20
30
40
50
60
80
100

Kommastelle

0

0

0

0 = 00000

nur bei 5 Dekaden
1

1 = 0000.0

2

2 = 000.00

nur bei 5 Dekaden
3

3 = 00.000

nur bei 5 Dekaden
4

4 = 0.0000

nur bei 5 Dekaden

Zählrichtung

i

i

i

im Uhrzeigersinn steigende Werte

e

entgegen Uhrzeigersinn steigende Werte

e/i

kundenseitig einstellbar

durch Öffnen des Gehäuses

Hohlwelle/
Durchmesser

20

20

20

ø20 mm

35

ø35 mm

nur bei Anzeige nach 1. Umdrehung "50"
VA20

ø20 mm

Edelstahl
RH10
RH12
RH14
RH16
RH18
Reduzierhülsen

Farbe

O

O

O

orange RAL 2004

S

schwarz RAL 9005

Klemmhebel/
Lage

OKL

OKL

OKL

ohne Klemmhebel

I

Lage I

II

Lage II

III

Lage III

Ihr Bestellschlüssel

DA08 - 01 - 4 - 10 - 0 - i - 20 - O - OKL
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Datenblatt

PDF

ES

Zubehör

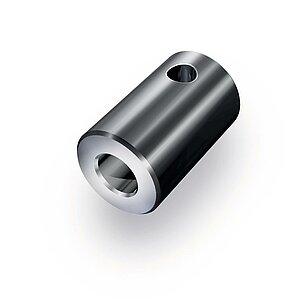

SIKO Global, Reduzierhülse RH

Reduzierhülse RH
  • einfache und schnelle Montage

  • Stahl brüniert oder Edelstahl

Zum Produkt

Lieferumfang

  • DA08
