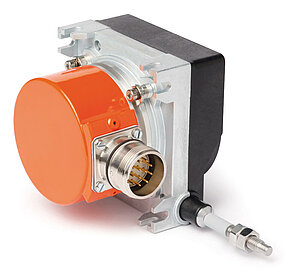

线拉编码器 SG31NEO

坚固和紧凑的结构设计，测量长度达 3000 mm
SIKO Global, 线拉编码器 SG31NEO
SIKO Global, 线拉编码器 SG31NEO
SIKO Global, 线拉编码器 SG31NEO
SIKO Global, 线拉编码器 SG31NEO
SIKO Global, 线拉编码器 SG31NEO
SIKO Global, 线拉编码器 SG31NEO
SIKO Global, 线拉编码器 SG31NEO
SIKO Global, 线拉编码器 SG31NEO
SG31NEO 感应器的测量长度长达 3000 毫米，多年来，其拉绳牵引机构基于其特别高的功率而闻名。除了多种不同的钢绳可供选择外，SG31NEO 感应器还具有防结冰类型和许多钢绳紧固类型的选项，以确保即使在最恶劣的使用条件下，也能可靠长期运行。 SG31NEO 感应器借助 SIKO 开发的最新版本的 PURE.MOBILE 传感器平台，与前代产品相比，宽度缩小了 25%，因此，其非常适合集成到安装空间有限的机器中。
  • 测量长度可达3000m
  • 坚固的结构设计
  • 极其紧凑的款式设计
  • 无磨损磁性测量原理
  • 绳线出口具有高密封性
  • 可密封的通风孔防止形成冷凝水
  • 通过联邦汽车运输管理局 E1 认证（准备中）
  • 使用 PURE.MOBILE 技术
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 线拉编码器 SG31NEO

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
压铸锌
塑料
PA66
线绳类型
ø0.61 mm
不锈钢，塑料包层
ø0.6 mm
不锈钢
拉力
≥9 N
重量
~0.5 kg
特征
技术数据
内容补充
工作电压
8 … 36 V DC
反极性保护
功率消耗
≤1 W 在 36 V 时
无负荷
参数存储器
1010 次循环
也适用于校准过程
状态指示
1 个双色 LED 灯（红/绿色）
设备状态或 CAN状态
负荷能力
±36 V
CAN 接口方式
接口
根据 ISO 11898-1/2 标准, 不带电子隔离功能
地址
1 … 127
默认值：1
波特率
20 kbit/s
50 kbit/s
125 kbit/s
250 kbit/s
默认值
500 kbit/s
800 kbit/s
1 Mbit/s
周期循环时间
<10 ms
开关时间
<1000 ms
参数
根据 CiA 301、CiA 303 Part 3、CiA 305、CiA 406 标准
连接方式
1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头
特征
技术数据
内容补充
扫描
磁性
分辨率
14 bit
16384 步骤/转
行进速度
≤800 mm/s
特征
技术数据
内容补充
环境温度
-40 … 80 °C
储存温度
-40 … 80 °C
EMV
按照 EN 61326-3-1 标准
工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆
按照 EN 61326-3-1 标准
工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
按照 ISO 7637-1、-2 标准
瞬时脉冲
ISO / TR 10605
静电放电 (E.S.D)
按照 ISO 11452-1、-2、-3、-4、-5 标准
干扰侵入量 EUB
防护等级
IP65
符合 EN 60529 标准，编码器已根据组装说明安装完毕
IP67
符合 EN 60529 标准，编码器已根据组装说明安装完毕，并带有适配插头
耐冲击性
500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
100 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准, 每 10 个循环

更多信息

连接引脚分配类型

E12E

信号符标
 插脚
nc
 1
+UB
 2
"整合规范文档 "
 3
CAN_H
 4
CAN_L
 5

安装提示

当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

2000

2000

2000
单位 mm
2500
3000

绳索固定件

GW

GW

GW

带螺纹的收绳器

HK

带钩子的收绳器

RI

带环的收绳器

绳索类型

S

S

S

不锈钢

SK

不锈钢，塑料包层

电气连接的方向位置

1

1

1

绳索出口方向或轴向

2

向上

3

绳索出口的对面

4

向下

您专人的订货代码

SG31NEO - 2000 - GW - S - CAN - NR - 1 - E12E - OK - O - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

附件

SIKO Global, 延长线 KV05S0
延长线 KV05S0

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品
SIKO Global, 导向辊 UR
导向辊 UR

  • 用于改变测量方向。当拉绳编码器不能垂直于拉绳方向进行安装时，将使用变向滚筒。

  • 多个导向辊轮可以组合在一起

前往有关产品
SIKO Global, 延长线 SV
延长线 SV

  • 用于延长测量线绳或延长与被测对象的距离，但编码器本身的测量范围不会因此而扩大

  • 简便的安装

前往有关产品
SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109
总线连接器, 5 针，插头
82815

类似产品

SIKO Global, 线拉编码器 SG61NEO
线拉编码器 SG61NEO

  • 测量长度可达 6000 mm

  • 坚固的结构设计

  • 极其紧凑的款式设计

前往有关产品
SIKO Global, 线拉编码器 SG31
线拉编码器 SG31

  • 坚固的结构设计

  • 测量长度可达3000m

  • 用于带直径 58 毫米伺服法兰的旋转编码器的拉绳编码器

前往有关产品

供货范围

  • SG31NEO
  • 快速参考指南
