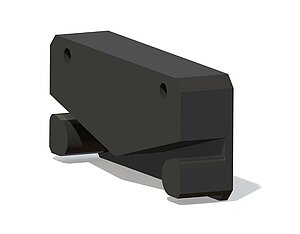

磁性传感器 MSK5000
增量型、数字接口、分辨率 1μm，缩放系数 1250
- 最大分辨率 1 pm
- 重复性精度 ±0.01 mm
- 重复性精度 ±1 增量式
- LED 灯状态显示
- 适配使用磁带 MB500/1、磁环 MR500、磁带环 MBR500
- 取值距离 ≤2 mm
- 与 MR500 或 MBR500（160 极）结合使用时，最多 200000 个脉冲/每转
- 可选择带基准点为 R 或灵活的基准特性为 FR
技术制图
技术数据
⾏进速度 / 周转速度
|
行进速度/周速 Vmax [m/s] |
|||||||||||
|
分辨率/径向缩放因子 |
0.001/1250 |
4.00 |
3.20 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
|
0.005/250 |
20.00 |
16.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
|
0.01/125 |
25.00 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.12 |
|
|
0.025/50 |
25.00 |
25.00 |
25.00 |
20.00 |
8.00 |
5.00 |
2.50 |
1.25 |
0.63 |
0.30 |
|
|
0.05/25 |
25.00 |
25.00 |
25.00 |
25.00 |
16.00 |
10.00 |
5.00 |
2.50 |
1.25 |
0.61 |
|
|
0.1/12.5 |
25.00 |
25.00 |
25.00 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.50 |
1.21 |
|
|
脉冲间隔 [μs] |
0.20 |
0.25 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
|
计数频率[kHz] |
1250.00 |
1000.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
|
9 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
1 |
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
提示
带4个增量式(360°）信号长度的参考信号和指示信号从第5个计数开始有效。打开驱动电压之后要注意相应的延迟。
脉冲间隔值，输出转换 LD
更多信息
连接引脚分配类型
反相式并无基准信号
|
信号符标 |
E1 |
E6X |
E8X |
|
A |
红色 |
1 |
1 |
|
B |
橙色 |
2 |
2 |
|
nc |
3 |
3 |
|
|
+UB |
棕色 |
4 |
4 |
|
GND |
黑色 |
5 |
5 |
|
/A |
黄色 |
6 |
6 |
|
/B |
绿色 |
7 |
7 |
|
nc |
8 |
||
|
nc |
9 |
反相式并带基准信号
|
信号符标 |
E1 |
E6X |
E8X |
|
A |
红色 |
1 |
1 |
|
B |
橙色 |
2 |
2 |
|
I,R |
蓝色 |
3 |
3 |
|
+UB |
棕色 |
4 |
4 |
|
GND |
黑色 |
5 |
5 |
|
/A |
黄色 |
6 |
6 |
|
/B |
绿色 |
7 |
7 |
|
/I, /R |
紫色 |
8 |
8 |
|
nc |
9 |
安装提示
|
参考信号 |
O, I |
R |
FR |
|
A, 传感器/尺的读取间距 |
≤2 mm |
≤1.5 mm |
0.4 … 1.0 mm |
|
B, 横向偏移 |
±2 mm |
±0.5 mm |
±0.5 mm |
|
C, 同心度偏差 |
±3° |
±3° |
±3° |
|
D, 纵向斜度 |
±1° |
±1° |
±1° |
|
E, 横向斜度 |
±3° |
±3° |
±3° |
|
2 |
1 |
1 |
1 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
工作电压
10
造型结构
K
连接方式
E1
电缆长度
01.0
输出电路
PP
基准参考信号
O
线性分辨率/
径向缩放因数
0.001/1250
脉冲间隔
0.2
供货范围
- MSK5000
- 紧固套件
- 安装指南
