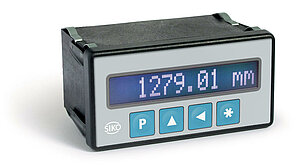

测量显示器 MA506

增量式,LED 显示屏,显示精确度 10 μm

SIKO Global, 测量显示器 MA506
SIKO Global, 测量显示器 MA506
  • 最大精度显示为 10 μm
  • 重复精度最大为 ±0.01 毫米
  • 增量功能和复位功能
  • 直接设定基准值/偏移值
  • 基准值输入口
  • 与 MS500 传感器一起运作
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 类似产品

技术制图

SIKO Global, 测量显示器 MA506

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳结构
嵌入式外壳, 塑料(透明 红色)
控制面板开口尺寸为 68+0.7 x 33+0.6 IEC 61554
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
电流消耗
<60 mA 在 24 V DC 情况下
指示/指示范围
5 位, 7段 LED 显示, 10 mm 高 红色
-99999 … 99999
连接方式
螺丝端子排
3 枚针端(电源)
Mini-DIN
6头, 1插槽 (传感器 MS500)
特征
技术数据
内容补充
分辨率
0.01, 0.05, 0.1, 1 mm
可编程的角度指示器
0.001, 0.01 in
系统精确度
±(0.1 + 0.01 x L) 毫米, L 单位米 在 TU = 20 °C 时
重复精度
±0.01 mm
±1个数字
行进速度
≤5 m/s
特征
技术数据
内容补充
环境温度
… 50 °C
储存温度
-20 … 85 °C
相对湿度
≤95 %
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP40 整个设备
按照 EN 60529 标准
IP60 配电板正面安装
按照 EN 60529 标准

更多信息

连接引脚分配类型

信号符标
GND
+UB
Reset

系统所属组件

SIKO Global, 测量显示器 MA506
测量显示器 MA506
SIKO Global, 磁性传感器 MS500
磁性传感器 MS500
SIKO Global, 磁尺 MB500/1
磁尺 MB500/1
SIKO Global, 磁环 MR500
磁环 MR500
SIKO Global, 磁尺环 MBR500
磁尺环 MBR500

订单代码

您专人的订货代码

MA506 - EG - 4 - S - OS
您是否想得到无任何约束条件的报价提供?
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

安装指南

PDF

DE | EN

类似产品

SIKO Global, 测量显示器 MA100/2

测量显示器 MA100/2
  • 最大显示精度为 1 μm

  • 重复精度最大为 ±1 μm

  • 高对比度液晶显示器,12 位点阵液晶显示器

前往有关产品
SIKO Global, 测量显示器 MA502

测量显示器 MA502
  • 最大精度显示为 10 μm

  • 重复精度最大为 ±0.01 毫米

  • 高对比度液晶显示器,12 位点阵液晶显示器

前往有关产品

供货范围

  • MA506
  • 安装指南
