手轮 HS14
高品质的铝制手轮
- 铝制坚固的手轮
- 最少积灰可能的光滑设计
- 罩塑或表面抛光
- 不同的轮毂加工
- 旋转手柄为可选项（见配件）
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
技术制图
技术数据
机械参数
特征
技术数据
内容补充
重量
0.6
kg
HS14
材料
铝
尺寸表
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
适用于 |
|
140 |
6.8 |
20 |
32 |
95 |
70 |
18 |
23 |
29 |
M8 |
S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
dv = 预钻孔径； dx = 最大孔径； GfG = 用于手柄的螺纹
特殊加工
|
手轮类型 |
HS14 |
||||
|
钻孔 dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 20 |
|
毂槽JS9槽宽 |
3 |
4 |
5 |
||
|
销孔 |
3.8/12 |
3.8/12 |
3.8/12 |
4.8/12 |
4.8/12 |
|
毂螺纹 无毂槽JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
|
毂螺纹 带毂槽JS9 |
M3/12 |
M3/12 |
M4/12 |
||
|
3 |
1 |
1 |
1 |
1 |
1 |
橙色突出显示的是订单特征。
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
表面
B
手柄孔
OG
带有手柄钻孔或者手柄螺纹
见尺寸表； GfG 值
孔径
6.8
07
20 毫米, 1毫米为单位
见尺寸表, 直径 dx 最大值
键槽
OP
根据德准 DIN 6885/1 T1
根据德准 DIN 6885/1 T1
销孔
OS
见尺寸表, 手柄螺纹值
轮毂螺纹
ONG
参见表格 "特殊加工表"，取决于手轮类型，仅当销孔为 “OS” 时
轮毂经过加工
OAN

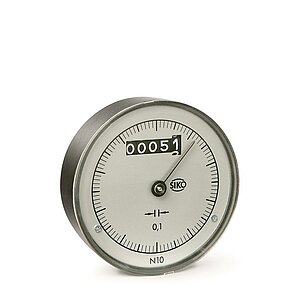

位置指示器
PM
需要单独订购一台位置指示器!
需要单独订购一台位置指示器!
供货范围
- HS14
