Trasduttore incrementale IG07

Corpo in pressofusione di zinco con albero cavo passante
SIKO Global, Trasduttore incrementale IG07
SIKO Global, Trasduttore incrementale IG07
IG07 è un trasduttore incrementale robusto ad albero cavo passante, indistruttibile anche se utilizzato nelle condizioni più ostiche.
  • Risoluzione max. 1024 impulsi /giro
  • Albero cavo passante con ø fino a 20 mm
  • Corpo in pressogetto di zinco
  • Elevata capacità di carico su albero, radiale 5600 N, assiale 1400 N
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Trasduttore incrementale IG07

Dati tecnici

Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
acciaio brunito
Corpo
zinco, pressogetto
N. di giri
≤6000 min-1
IP64
≤3000 min-1
IP65
Momento di inerzia
~28.5 x 10-6 kgm2
tipo albero W01
~58.5 x 10-6 kgm2
tipo albero W02
Coppia di spunto
≤6 Ncm a 20 °C
IP64
≤10 Ncm a 20 °C
IP65
Carico gravante sull'albero
1400 N assiale
5600 N radiale
Guaina di protezione per cavi
PVC
Peso
~0.75 kg

Ausgangsschaltung PP

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10 … 30 V DC
protezione da inversione di polarità
Corrente assorbita
40 mA tipico
senza carico (segnali di uscita AB0)
Livello del segnale in uscita high
UB -2 V
Livello del segnale in uscita low
≤1 V con 40 mA
Frequenza degli impulsi
≤80 kHz
Posizione di fase
90° ±30°
Carico
±40 mA con protezione contro i cortocircuiti
max. amm.

Ausgangsschaltung OP

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10 … 30 V DC
protezione da inversione di polarità
Corrente assorbita
40 mA tipico
senza carico (segnali di uscita AB0)
Livello del segnale in uscita high
UB -2 V
Livello del segnale in uscita low
≤1 V con 40 mA
Frequenza degli impulsi
≤80 kHz
Posizione di fase
90° ±30°
Carico
±40 mA con protezione contro i cortocircuiti
max. amm.

Ausgangsschaltung LD

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
5 V DC ±5 %
senza protezione da inversione di polarità
Corrente assorbita
40 mA tipico
senza carico (segnali di uscita AB0)
Livello del segnale in uscita
Spec. RS422 A
Frequenza degli impulsi
≤50 kHz
Posizione di fase
90° ±30°
Carico
±40 mA con protezione contro i cortocircuiti
max. amm.

Ausgangsschaltung LD24

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10 … 30 V DC
senza protezione da inversione di polarità
Corrente assorbita
40 mA tipico
senza carico (segnali di uscita AB0)
Livello del segnale in uscita
Spec. RS422 A
Frequenza degli impulsi
≤50 kHz
Posizione di fase
90° ±30°
Carico
±40 mA con protezione contro i cortocircuiti
max. amm.

Rappresentazione grafica del segnale

Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
… 60 °C
Temperatura di stoccaggio
-20 … 85 °C
Grado di protezione
IP64, IP65
EN 60529
Resistenza allo shock
2000 m/s2, 6 ms
EN 60068-2-27
Resistenza alle vibrazioni
100 m/s2, 50 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Circuito di uscita PP

Segnale
 E1
 EX, E3, E4
GND
 grigio
 1
A
 giallo
 2
B
 bianco
 3
0/I
 verde
 4
+UB
 marrone
 5
nc
 6
nc
 7

Circuito di uscita OP

Segnale
 E1
 EX, E3, E4
GND
 grigio
 1
A
 giallo
 2
B
 bianco
 3
nc
 4
+UB
 marrone
 5
/A
 rosa
 6
/B
 blu
 7
Segnale
 E1
 EX, E3, E4
A
 giallo
 A
B
 bianco
 B
0
 verde
 C
/A
 rosa
 D
/B
 blu
 E
I
 viola
 F
GND
 grigio
 G
GND
 nero
 H
+UB
 marrone
 J
+UB
 rosso
 K
nc
 L
nc
 M

Circuito di uscita LD, LD24

Segnale
 E1
 EX, E3, E4
A
 giallo
 A
/A
 verde
 B
GND
 grigio
 C
+UB
 rosa
 D
B
 bianco
 E
/B
 marrone
 F
+SUB solo con LD5
 rosso
 G
SGND solo con LD5
 blu
 H
0
 rossoblu
 J
0
 grigio-rosa
 K
GND
 nero
 L
+UB
 viola
 M

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

segnale di uscita

AXX

AXX

AXX
ABX
ABO
ABI
AXO
AXI

impulsi/
giro

1

1

1
2
5
10
20
25
30
36
40
50
60
70
80
90
100
125
150
200
220
250
300
360
400
500
512
585
600
750
800
900
1000
1024
0

altri su richiesta

Tipo di connessione

EX

EX

EX

senza cavo

E1

estremità del cavo aperte

E3

connettore femmina a pipa

E4

connettore

Lunghezza cavo

00,5

00.5

00,5

0.5 m

02.0 0.5 m
02.0 50 m, ad incrementi di 0.1 m
OK

senza cavo

Tipo di montaggio

1

1

1

con foro cieco

2

con flangia

Circuito di uscita

PP

PP

PP

push-pull

OP

push-pull con segnali invertiti

LD

Line Driver

LD24

line driver, 24 V

esecuzione albero/
diametro

W01

W01

W01

20 mm

cuscinetto a sfere e vite di arresto
W01/RH12

con bussola di riduzione 12 mm

cuscinetto a sfere e vite di arresto
W01/RH14

con bussola di riduzione 14 mm

cuscinetto a sfere e vite di arresto
W01/RH15

con bussola di riduzione 15 mm

cuscinetto a sfere e vite di arresto
W01/RH16

con bussola di riduzione 16 mm

cuscinetto a sfere e vite di arresto
W02

20 mm

cuscinetto a sfere e anello di bloccaggio
W02N

20 mm, acciaio inox

cuscinetto a sfere e anello di bloccaggio

supporto

MS

MS

MS

IP64, spazio ermetico di precisione

RS

IP65, maggiore tenuta del cuscinetto

Il tuo codice ordine

IG07 - AXX - 1 - EX - 00.5 - 1 - PP - W01 - MS - SV - SG
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Istruzioni per il montaggio

PDF

DE | EN

Dichiarazioni di conformità UKCA

PDF

EN

Dichiarazioni CE di conformità

PDF

DE | EN

Accessori

SIKO Global, Prolunga cavo KV07S0

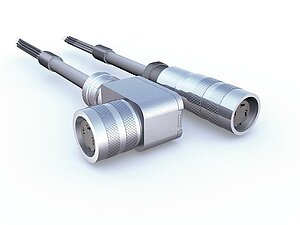

Prolunga cavo KV07S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M16, 7 poli

Vai al prodotto
SIKO Global, Prolunga cavo KV08S0
Prolunga cavo KV08S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M16, 12 poli

Vai al prodotto

Prodotti simili

SIKO Global, Sensore magnetico MSK320

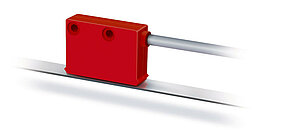

Sensore magnetico MSK320

  • Max. risoluzione 12.5 μm

  • Max. risoluzione 0.006° con MR320 o MBR320 (250 poli)

  • Ripetibilità ±0.04 mm

Vai al prodotto
SIKO Global, Sensore magnetico MSK5000

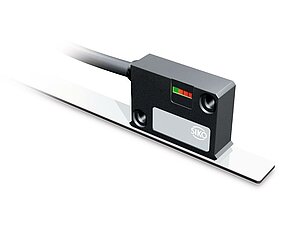

Sensore magnetico MSK5000

  • Max. risoluzione 1 μm

  • Ripetibilità ±0.01 mm

  • Ripetibilità ±1 incremento

Vai al prodotto
SIKO Global, Trasduttore incrementale IH5815

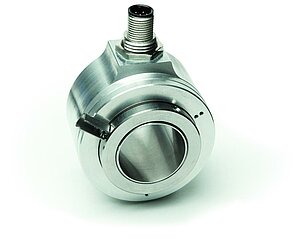

Trasduttore incrementale IH5815

  • Risoluzione max. 5000 impulsi/giro

  • Albero cavo passante con ø fino a max. 15 mm

  • Assetto di cuscinetti robustissimo

Vai al prodotto
SIKO Global, Trasduttore incrementale IH5828
Trasduttore incrementale IH5828

  • Risoluzione max. 5000 impulsi/giro

  • Albero cavo passante con ø fino a max. 28 mm

  • M12 oppure connessione via cavo

Vai al prodotto

Volume di fornitura

  • IG07

Settori rilevanti per il prodotto

Escavatore giallo al lavoro
Macchine edili
Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Vista posteriore di tre gru mobili gialle
Tecnologia delle gru e di sollevamento
Sistemi encoder SIKO per feedback del motore lineare o rotativo
Motor feedback
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi
Produzione elettronica altamente precisa grazie alle soluzioni degli encoder di SIKO
Tecnologia di assemblaggio e manipolazione

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
