Indicatore di posizione digitale DA09S
Modello base con 5 decadi
- Dimensione più usata in struttura snella
- Albero cavo max. Ø 20 mm
- Contatore con 5 decadi e microlettura
- Visualizzazione prevista per mm o pollici
- Lente d‘ingrandimento per una buona leggibilità
- Opzionale con albero di comando in acciaio inox
- Guarnizione assiale, antipolvere e stagna

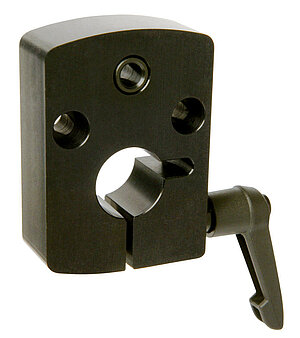

- Piastra di bloccaggio (vedi Accessori)
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Disegno tecnico
Dati tecnici
Dati meccanici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
0.1
kg
Corpo
materiale sintetico, rinforzato
pressogetto di zinco
corpo MCM
Finestrella
materiale sintetico
opzione vetro minerale
Contatore
5
Decenni con una buona lettura
Altezza cifre
~7
mm
max. numero di giri
|
Indicazione (dopo primo giro) |
Max. numero di giri [rpm] |
|
00010 |
500 (1500) |
|
00015 |
500 (1000) |
|
00020 |
500 (750) |
|
00025 |
500 (600) |
|
00030 |
500 |
|
00040 |
375 |
|
00050 |
300 |
|
00060 |
250 |
|
00080 |
180 |
|
00100 |
150 |
Nota
Velocità >500 rpm possibile solo per breve tempo.
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 80 °C
Ordine
Riferimento ordine
Nota: evidenziazioni in arancione rappresentano le caratteristiche per l'ordinazione.
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Posizione di montaggio
02
si vedano le icone per la posizione di montaggio
visualizzazione dopo il primo giro
10
/5 = valore aritmetico non visualizzato
posizione della virgola
0
Senso di conteggio
i
albero cavo/
diametro
20
bussole di riduzione
acciaio inossidabile
Corpo
O
materiale sintetico
materiale sintetico
materiale sintetico
materiale sintetico
metallo
guarnizione
OAD
piastra di tenuta superflua
Piastra intermedia
OZP
"no con guarnizione ""GD"""
Accessori
Volume di fornitura
- DA09S
