Digitale Positionsanzeige DA09S

Digitale Positionsanzeige DA09S

Basisgerät mit 5 Dekaden

SIKO Global, Digitale Positionsanzeige DA09S
SIKO Global, Digitale Positionsanzeige DA09S
  • meist eingesetzte Baugröße in schlanker Bauform
  • Hohlwelle max. Ø 20 mm
  • Zählwerk mit 5 Dekaden und Feinablesung
  • Anzeige für „mm“ oder „inch“ auslegbar
  • Lupenfunktion für gute Ablesbarkeit
  • optional mit Edelstahl-Antriebswelle
  • Axialdichtung, staub- und schwallwassergeschützt
  • Klemmplatte (siehe Zubehör)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Digitale Positionsanzeige DA09S

Technische Daten

Mechanische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Kunststoff, verstärkt
Zinkdruckguss
Gehäuse MCM
Sichtfenster
Kunststoff
optional Mineralglas
Zählwerk
5 Dekaden mit Feinablesung
Ziffernhöhe
~7 mm
Gewicht
0.1 kg

max. Drehzahl

Anzeige (nach 1. Umdrehung)
max. Drehzahl [min-1]
00010
500 (1500)
00015
500 (1000)
00020
500 (750)
00025
500 (600)
00030
500
00040
375
00050
300
00060
250
00080
180
00100
150

Hinweis

Drehzahlen >500 min-1 dürfen nur kurzzeitig betrieben werden.

Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 80 °C

Bestellung

Bestellhinweis

Hinweis: Hervorhebungen in Orange sind Bestellmerkmale.

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Einbaulage

02

02

02
04
06
07
siehe Ikonen zur Einbaulage

Anzeige nach 1. Umdrehung

10

10

10
12/5
15
15/75
17/5
20
25
30
39/375
40
50
60
78/75
80
100
/5 = nicht angezeigter rechnerischer Wert

Kommastelle

0

0

0

0 = 00000

1

1 = 0000.0

2

2 = 000.00

3

3 = 00.000

4

4 = 0.0000

Zählrichtung

i

i

i

im Uhrzeigersinn steigende Werte

e

entgegen Uhrzeigersinn steigende Werte

Hohlwelle/
Durchmesser

20

20

20

ø20 mm

RH8
RH10
RH12
RH14
RH18
Reduzierhülsen
VA8
VA10
VA14
VA20
Edelstahl

Gehäuse

O

O

O

orange RAL 2004

Kunststoff
S

schwarz RAL 9005

Kunststoff
GR

grau RAL 7035

Kunststoff
FR

rot RAL 3000

Kunststoff
MCM

matt-chromatiert

Metall

Abdichtung

OAD

OAD

OAD

ohne Axialdichtung

AD

mit Axialdichtung

GD

mit Axial- und Gehäuseabdichtung

Dichtungsplatte entfällt

Zwischenplatte

OZP

OZP

OZP

ohne Zwischenplatte

ZP

mit Zwischenplatte

nicht bei Abdichtung "GD"

Ihr Bestellschlüssel

DA09S - 02 - 10 - 0 - i - 20 - O - A - K - OAD - OZP - BP - ORP
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Datenblatt

PDF

ES

3D-CAD Modell

Link/URL

CAD-Modell

Zubehör

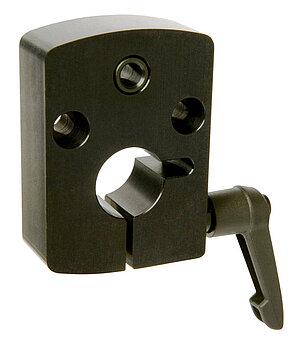

SIKO Global, Klemmplatte KP09

Klemmplatte KP09
  • für Wellendurchmesser 8 … 20 mm

  • wählbare Lage des Klemmhebels

  • einfache Montage und Nachrüstung

Zum Produkt

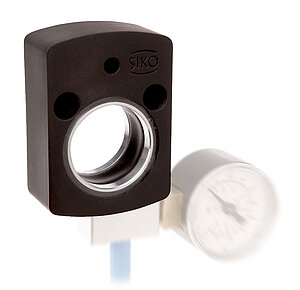

SIKO Global, Pneumatische Klemmplatte KP09P

Pneumatische Klemmplatte KP09P
  • pneumatische Klemmplatte zur Wellenklemmung

  • wählbare Größen des Druckluftanschlusses

  • einfache Montage und Nachrüstung

Zum Produkt

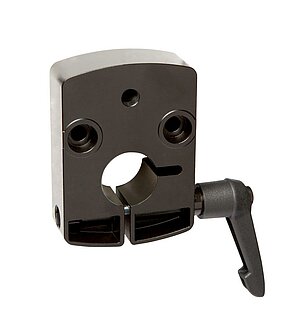

SIKO Global, Klemmplatte KPL09

Klemmplatte KPL09
  • Kontur passend zur Positionsanzeige DA09S

  • für Wellendurchmesser 12 … 20 mm

  • stabile Ausführung aus Zinkdruckguss

Zum Produkt
SIKO Global, Reduzierhülse RH

Reduzierhülse RH
  • einfache und schnelle Montage

  • Stahl brüniert oder Edelstahl

Zum Produkt

Vergleichbare Produkte

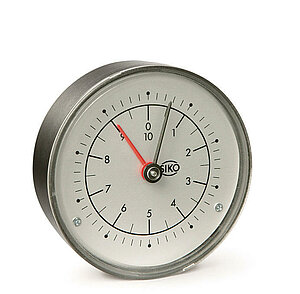

SIKO Global, Analoge Positionsanzeige S80/1

Analoge Positionsanzeige S80/1
  • analoge Positionsanzeige

  • Messwerterfassung nach dem Schwerkraftprinzip

  • hohe Stabilität durch doppelt abgestützte Zeigerwelle

Zum Produkt

Lieferumfang

  • DA09S

SIKO Applikationsberichte

Etikettiermaschine mit SIKO Positionsanzeigen und Positionierantrieben

Pharma 4.0 mit intelligenter Formatverstellung
