Codificador incremental IV2800

Codificador rotatorio óptico en miniatura, máx. 1024 impulsos/giro
SIKO Global, Codificador incremental IV2800
SIKO Global, Codificador incremental IV2800
El codfificador rotatorio óptico incremental IV2800 las sabe tomar y convence especialmente en aplicaciones en las que se dispone de poco espacio constructivo. Con sus robustos cojinetes, sus salidas a prueba de cortocircuitos y la elevada descarga de tracción ofrece fiabilidad en el espacio más pequeño.
  • Forma constructiva pequeña Ø 28 mm
  • Resolución máx. 1024 impulsos / giro
  • Robusta estructura del cojinete
  • Salidas a prueba de cortocircuitos
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Codificador incremental IV2800

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Eje
acero fino inoxidable
Carcasa
aluminio
Revoluciones
≤12000 min-1
Momento de inercia
~0.1 x 10-6 kgm2
Momento de arranque
0.01 Nm a 20 °C
Carga del eje
10 N
radial
20 N
axial
Cubierta del cable
PVC
~ø4,5 mm
Radio de flexión cable
25 mm
estático
75 mm
dinámico
Peso
~0.06 kg

Ausgangsschaltung PP

Característica
Característica
Complemento
Tensión de servicio
8 … 30 V DC
Protegido frente a un cambio de polaridad, el bloque de alimentación empleado corresponde  a la clase 2 (UL 1310)
Absorción de corriente
50 mA típico
sin carga
Nivel de señal de salida alto
≥UB - 3.0 V
a prueba de cortocircuitos
Nivel de señal de salida bajo
≤0.5 V
a prueba de cortocircuitos
Frecuencia impulsos
≤160 kHz
Carga
±50 mA
máx. perm.
Tipo de conexión
extremo de cable abierto

Ausgangsschaltung OP

Característica
Característica
Complemento
Tensión de servicio
8 … 30 V DC
Protegido frente a un cambio de polaridad, el bloque de alimentación empleado corresponde  a la clase 2 (UL 1310)
Absorción de corriente
50 mA típico
sin carga
Nivel de señal de salida alto
≥UB - 3.0 V
a prueba de cortocircuitos
Nivel de señal de salida bajo
≤0.5 V
a prueba de cortocircuitos
Frecuencia impulsos
≤160 kHz
Carga
±50 mA
máx. perm.
Tipo de conexión
extremo de cable abierto

Ausgangsschaltung LD5

Característica
Característica
Complemento
Tensión de servicio
5 V DC ±5 %
Protegido frente a un cambio de polaridad, el bloque de alimentación empleado corresponde  a la clase 2 (UL 1310)
Absorción de corriente
≤90 mA
sin carga
Nivel de señal de salida alto
≥2.5 V
a prueba de cortocircuitos
Nivel de señal de salida bajo
≤0.5 V
a prueba de cortocircuitos
Frecuencia impulsos
≤300 kHz
Carga
±20 mA
máx. perm.
Tipo de conexión
extremo de cable abierto

Indicación dada por una señal

Característica
Característica
Complemento
Autorización
UL
UL 61010-1, File Nr. E503367

Kenndaten funktionale Sicherheit

Característica
Característica
Complemento
MTTFd
54.2 Año(s)
Característica
Característica
Complemento
Temperatura ambiente
-20 … 85 °C
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-3
emisión de interferencias / emisión
Norma de seguridad
UL 61010-1
aplicación en interiores, posibilidad de aplicación en exteriores, no está destinado a la radiación UV directa.
Tipo de protección
IP65 (lado de la carcasa)
EN 60529 (tipo de protección no examinado por UL)
IP64 (lado del eje)
EN 60529 (tipo de protección no examinado por UL)
Resistencia a choques
1000 m/s2, 6 ms
EN 60068-2-27
Resistencia a vibraciones
100 m/s2, 10 … 2000 Hz
EN 60068-2-6

Más informaciones

asignación de pines

Señal
 Color cable PP
 Color cable OP, LD
GND
 blanco
 blanco
+UB
 marrón
 marrón
A
 verde
 verde
/A
 amarillo
B
 amarillo
 gris
/B
 Rosa
0
 gris
 azul
/0
 rojo

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

impulsos /
giro

16

16

16
36
50
100
200
250
400
500
512
1000
1024

Posición conexión eléctrica

A

A

A

axial

R

radial

Longitud cable

00,5

00.5

00.5
en m
02.0
03.0
05.0
08.0
10.0

Conexión de salida

PP

PP

PP

push-pull

OP

push-pull con inversión

LD5

LineDriver, 5 V

diámetro eje

5x10

5x10

5x10

ø5 mm, longitud 10 mm

con superficie
6x10

ø6 mm, longitud 10 mm

Su clave de pedido

IV2800 - AB0 - 16 - E1 - A - 00.5 - F28 - PP - 5x10 - IP64
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones breves

PDF

DE | EN

Modelo 3D-CAD

Enlace/URL

CAD-Modell

Declaraciones de conformidad UE

PDF

DE | EN

Instrucciones de montaje

PDF

DE | EN

Certificado

UL

PDF

EN

Declaraciones de conformidad UKCA

PDF

EN

Accesorio

SIKO Global, Sensor de tracción por cable SG10
Sensor de tracción por cable SG10

  • Forma constructiva compacta

  • De utilización universal gracias interfaces estandarizados

  • Montaje sencillo

Ver producto
SIKO Global, Sensor de tracción por cable SG21
Sensor de tracción por cable SG21

  • Sensores de tracción por cable para codificadores rotatorios con brida máx. Ø36 mm

  • Longitud de medición hasta 2.000 mm

  • Sólida carcasa de fundición inyectada de cinc, modo de construcción robusto, sólido conductor de medición (Nirosta)

Ver producto

Productos equiparables

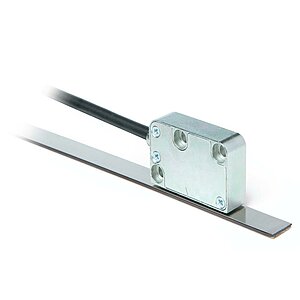

SIKO Global, Sensor magnético MSK320R
Sensor magnético MSK320R

  • Mayor seguridad mediante canales de salida independientes entre si.

  • 2 sensores magnéticos y 2 condicionadores de señales en una única cabeza de sensor

  • Trabaja con cinta magnética MB320/1, anillo magnético MRI01 ó MR320, anillo de cinta magnética MBR320

Ver producto

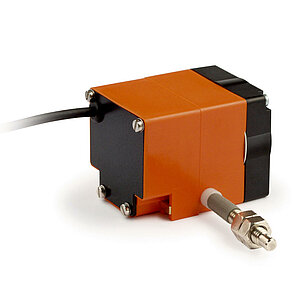

SIKO Global, Sensor de tracción por cable SG21
Sensor de tracción por cable SG21

  • Sensores de tracción por cable para codificadores rotatorios con brida máx. Ø36 mm

  • Longitud de medición hasta 2.000 mm

  • Sólida carcasa de fundición inyectada de cinc, modo de construcción robusto, sólido conductor de medición (Nirosta)

Ver producto

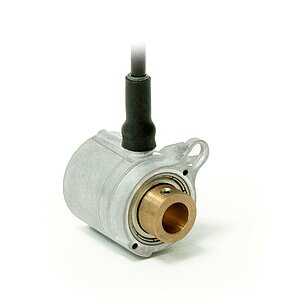

SIKO Global, Codificador rotatorio absoluto AH25S
Codificador rotatorio absoluto AH25S

  • Transmisor analógico absoluto en ejecución en miniatura

  • 12 bit (4096) resolución sobre 360°

  • Tipo de protección IP65

Ver producto

Volumen de suministro

  • IV2800
  • Instrucciones breves

Industrias relevantes para el producto

Excavadora amarilla trabajando
Máquinas de construcción
Tablas de madera en una empresa de carpintería
Mecanizado de la madera
Vista trasera de tres grúas móviles amarillas
Técnica de grúas y de elevación
Sistemas de codificador SIKO para retroalimentación de motor lineal o rotativo
Feedback del motor
Sistemas de posicionamiento SIKO para la tecnología de envasado
Técnica de envasado
Fabricación electrónica altamente precisa gracias a las soluciones de codificadores de SIKO
Tecnología de montaje y manejo

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Descargas para productos que ya no se fabrican
  • Tutoriales y vídeos
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2025 SIKO GmbH
