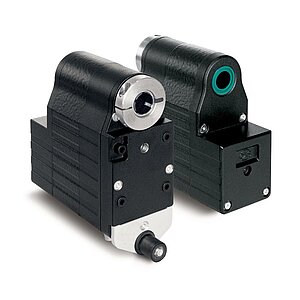

Accionamiento de posicionado AG05

bus de campo

SIKO Global, Accionamiento de posicionado AG05
SIKO Global, Accionamiento de posicionado AG05
SIKO Global, Accionamiento de posicionado AG05
SIKO Global, Accionamiento de posicionado AG05
El actuador AG05 es el más compacto de su clase y ofrece un manejo cómodo con la pantalla y las teclas integradas. Es posible realizar un cambio rápido y fácil de un ajuste manual mediante el eje hueco.
  • Sencillo montaje, sin acoplamiento adicional
  • Eje hueco de acero fino de Ø14 mm, carcasa de GFK
  • Motor DC sin escobillas de 24 V de larga duración
  • Robusto sensor absoluto, palpado magnético
  • LCD de dos líneas para la indicación del valor nominal y real y teclas de manejo
  • Guía del usuario mediante dos LEDs
  • Interfaz RS485 o CANopen integrado
  • Regulador integrado de posición
  • Técnica de conexión M8 + M12
  • Industrie 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Accionamiento de posicionado AG05

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Eje
acero fino inoxidable
Carcasa
plástico reforzado con fibra de vidrio
anillo de apriete
acero fino inoxidable
Brazo de par
acero fino inoxidable
forma A
acero fino inoxidable
forma B
Par de giro/revoluciones nominales
3 Nm a 75 min-1 ±10 %
i = 66
5 Nm a 50 min-1 ±10 %
i = 98
Modo de servicio
servicio de interrupción S3: 25 % ED, 10 min.
EN 60034-1
Peso
~0.45 kg
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±10 %
protegido frente a un cambio de polaridad, fase final
24 V DC ±10 %
protegido frente a un cambio de polaridad, control
Absorción de potencia
≤58 W
fase final
≤1.6 W
control
Batería
CR2477N, 3 V litio, 950 mAh
Vida media batería
~5 Año(s)
en función de las condiciones ambientales
Memoria de parámetros
106 ciclos
válido también para procesos de calibrado
Corriente nominal
2.2 A ±10 %
con un par de giro máx. permitido (fase final)
<60 mA ±10 % a 24 V DC (control)
Indicación/gamadeindicación
5 dígitos LCD 7-segmentos, ~7 mm altura
puntos decimales, 2 líneas, caracteres especiales
Caracteres especiales
bataría, flechas de dirección
Indicación de estado
2 LEDs
Teclas
parametrizar, puesta a cero, servicio de impulsos, indicación de valor nominal
Conexión de bus
RS485, CANopen
ninguna separación galvánica
Tipo de conexión
1 conector de enchufe M12 (codificado A)
4 polos, 1 clavija
2x M8-conector de enchufe (codificado A)
4 polos, 1 hembrilla, 1 clavija
toma a tierra con enchufe plano 6.3 mm
Característica
Característica
Complemento
Resolución
720 Incrementos/revolución Eje
Precisión de repetición
±1 Incremento(s)
Gama de proceso
±1980 rivoluzione
i = 66
±1300 rivoluzione
i = 98
Tasa de desechos
31 Año(s)
CAN, a 60 °C (MTBF) según SN 29500
31.3 Año(s)
S3/09, a 60 °C (MTBF) según SN 29500
Característica
Característica
Complemento
Temperatura ambiente
… 45 °C
Temperatura de almacenamiento
-20 … 60 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61800-3, segundo entorno
resistencia a las inmisiones / inmisión
EN 61800-3, C3
emisión de interferencias / emisión
Tipo de protección
IP54, IP65
EN 60529, sólo con contraenchufe
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Más informaciones

asignación de pines

Tensión de servicio M12 (A-codificada)

Señal
PIN
+24 V potencia/nivel final
1
+24 V Control
2
GND potencia/nivel final
3
GND mando
4

Interfaces M8

Señal
PIN
TxRx-/DÜB
1
TxRx+/DÜA
2
nc
3
GND
4

Curva de potencia

Industria 4.0

En la mayoría de los casos, el intercambio de datos con los actuadores se limita en la mayoría de los casos al intercambio de datos de proceso. Además de los datos de proceso, las pantallas inteligentes ofrecen información adicional que puede evaluarse para la "Condition Monitoring" hasta el "Predictive Maintenance":
Datos del proceso
Smart Value
Smart Function
Posición real
Temperatura
Sobrecarga, temperatura ambiente
"Posición de destino "
corriente
Par de giro, sobrecarga
Velocidad
Voltaje carga Voltaje mando
Caída de la tensión, rotura de cable
On/-Off Time
Duración del servicio
Voltaje de la batería
Planificación del cambio de batería

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Multiplicación

66

66

66

i = 66

98

i = 98

Tipo de protección

IP54

IP54

IP54

IP54

IP65

IP65

modelo del eje/
diámetro

KR/14

KR/14

KR/14

anillo de apriete ø14 mm

N/10

ranura de resorte de ajuste, ø10 mm

0

otros a demanda

Brazo de par

A

A

A

perno, ø6 mm

B

perno, ø10 mm

Interfaz/
protocolo

S3/09

S3/09

S3/09

RS485/SIKONETZ5

CAN

CANopen

Su clave de pedido

AG05 - 66 - 50W - IP54 - KR/14 - A - ABM - S3/09 - 0
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Hoja de datos

PDF

DE

Instrucciones breves

PDF

DE | EN

Manual

SIKONETZ5

PDF

DE
EN
IT

CANopen

PDF

DE
EN
IT

Modelo 3D-CAD

Enlace/URL

CAD-Modell

Instrucciones de montaje

PDF

DE | EN

paquete de configuración

ZIP

Descarga

Accesorio

SIKO Global, Easy touch control ETC5000

Easy touch control ETC5000
  • Sistema de control para indiocadores de posición y actuadores

  • Concepto de manejo por pantalla inductiva táctil para el reajuste de formato

  • Se pueden controlar hasta 31 aparatos

Ver producto
SIKO Global, Prolongación de cable KV04S1

Prolongación de cable KV04S1
  • Conexión de cable preconfeccionada

  • Longitudes de cables hasta 10 m

  • Técnica de conexión M8, 4 polos

Ver producto
SIKO Global, Prolongación de cable KV04S2

Prolongación de cable KV04S2
  • Conexión de cable preconfeccionada

  • Longitudes de cables hasta 10 m

  • Técnica de conexión M12 (codificada A), 4 polos

Ver producto
SIKO Global, Software de programación ProTool DL

Software de programación ProTool DL
  • El software se puede ejecutar sin instalación en sistemas a partir de WinXP

  • Manejo intuitivo y claro

  • Superficie de manejo gráfica

Ver producto
SIKO Global, Visión de conjunto Contraenchufe

Visión de conjunto Contraenchufe
  • Contraenchufe recto

  • Contraenchufe acodado

  • Enchufe D-SUB

Ver producto
SIKO Global, Engranaje angular WG05

Engranaje angular WG05
  • Elevada precisión de posicionado

  • Ejecución de eje hueco

  • Forma de eje con arrastre de forma y de fuerza

Ver producto
Otro accesorio
Clave del pedido
Contraenchufe, 4 polos, caja de derivación en ángulo
83091
Contraenchufe, 4 polos, hembrilla
84209
Contraenchufe, 4 polos, clavija
84210
Enchufe terminal de bus, 4 polos, clavija
BAS-0005

Productos equiparables

SIKO Global, Accionamiento de posicionado AG01 analog

Accionamiento de posicionado AG01 analog
  • Montaje sencillo

  • Es posible un eje hueco continuo hasta un máx. de ø14 mm

  • Captador analógico integrado de posición absoluta

Ver producto
SIKO Global, Accionamiento de posicionado AG01 inkremental

Accionamiento de posicionado AG01 inkremental
  • Montaje sencillo

  • Es posible un eje hueco continuo hasta un máx. de ø14 mm

  • Captador de posición magnético integrado en el eje de accionamiento

Ver producto
SIKO Global, Accionamiento de posicionado AG03/1

Accionamiento de posicionado AG03/1
  • Montaje sencillo ahorrativo de espacio

  • Eje hueco continuo hasta un máx. de ø14 mm

  • Motor DC sin escobillas de 50 W, 24 V de elevada duración

Ver producto

Volumen de suministro

  • AG05
  • Instrucciones breves

Informes de aplicaciones de SIKO

Máquina etiquetadora con indicadores de posición SIKO y motores de posicionamiento

Pharma 4.0 con reajuste inteligente de formatos

"Reajuste de formato" no es necesariamente un término que llame inmediatamente la atención en la industria farmacéutica. Sin embargo, teniendo en cuenta los retos de la producción farmacéutica, caracterizada por la presión de los costes y la competencia, así como por una normativa estricta, el…

Saber más
Accionamiento de posicionamiento SIKO AG05 en la máquina para trabajar la madera de Homag

300% de aceleración del proceso: la solución Retrofit de SIKO optimiza la encoladora de doble cara y la encoladora de cantos de HOMAG

Con una gran variedad de componentes Retrofit, SIKO GmbH dispone de una solución de sistema flexible que puede adaptarse a los requisitos de los ajustes de formato individuales en las instalaciones de máquinas existentes. Esta solución de sistema ya se utiliza, entre otros, en los sectores de la…

Saber más
Fischer Engineering fabrica máquinas en una nave de producción

fischerwerke apuesta por el actuador automático AG05 de Siko GmbH

Justo a tiempo para el 50 aniversario de la empresa, el actuador AG05 de la empresa Siko GmbH, con sede en Buchenbach desde hace muchos años, está dando mucho que hablar. Los actuadores automatizables reducen drásticamente los tiempos de preparación en la construcción de máquinas e instalaciones. La…

Saber más

Industrias relevantes para el producto

Tablas de madera en una empresa de carpintería
Mecanizado de la madera
Sistemas de posicionamiento SIKO para la tecnología de envasado
Técnica de envasado

Favoritos

Favoritos

Contacto

Contacto

SIKO Products Inc., Sede central/Distribución América del Norte

¿Tiene alguna pregunta sobre nuestra empresa o nuestros productos?

Le ayudamos gustosamente.

sales.us(at)siko-global.com

+1 734 426-3476

Sede central

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Alemania

Contacto
+49 7661 394-0
info(at)siko-global.com
Suscribirse a Newsletter
Síganos en

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Reajuste de formato
  • Automación móvil
  • Técnica de accionamiento y robótica
  • Índice de productos
  • Sistemas de posicionado
  • Sensores lineales
  • Sensores rotativos
  • Asesoramiento sobre productos
  • Servicio posventa
  • Reparación y Mantenimiento
  • Formación y talleres
  • Descargas
  • Descargas para productos que ya no se fabrican
  • Tutoriales y vídeos
  • Quiénes somos
  • Sala de prensa
  • Eventos
  • Contacto
  • Aviso legal
  • Proteccion de datos
  • CGC
  • Configuración de cookies
© Copyright 2025 SIKO GmbH
