Magnetsensor MSA213K
hochauflösend absolut, zahlreiche Schnittstellen, schwenkbarer Stecker
- hohe absolute Auflösung 1 µm
- Wiederholgenauigkeit max. ±1 μm
- Leseabstand ≤0.8 mm
- Messbereich 0 … 16 m
- Funktions- und Statusanzeige LED
- Schnittstellen BiSS C, SSI, IO-Link
- optional analog Sin/Cos 1 Vss oder digital Line Driver
- Anschlusstechnik M12 (A-kodiert), schwenkbar
- Industrie 4.0 ready
Technische Zeichnung
Technische Daten
Signalbild, Ausgang Sin/Cos
F: 1 VSS ±10 %
M: 90° ±1.0° / ±3° (25 kHz)
Signalbild, Ausgangsschaltung LD
Pulsabstand, Ausgangsschaltung LD
Verfahrgeschwindigkeit
|
Verfahrgeschwindigkeit Vmax [m/s] |
|||||||
|
Auflösung [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
|
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
|
Pulsabstand [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
|
Zählfrequenz [kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
Mehr Informationen
Anschlussbelegung
Schnittstelle SSI, BiSS C ohne LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Schnittstelle SSI, BiSS C mit LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
/A, Sin- |
/A, Sin- |
6 |
|
A, Sin+ |
A, Sin+ |
7 |
|
/B, Cos- |
/B, Cos- |
8 |
|
B, Cos+ |
B, Cos+ |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Schnittstelle IO-Link ohne LD, 1Vss
|
Signal |
PIN |
|
L+ (+UB) |
1 |
|
I/Q |
2 |
|
L- (GND) |
3 |
|
C/Q |
4 |
Schnittstelle IO-Link mit LD, 1Vss
|
Signal |
PIN |
|
nc |
1 |
|
nc |
2 |
|
nc |
3 |
|
nc |
4 |
|
L+ (+UB) |
5 |
|
/A, Sin- |
6 |
|
A, Sin+ |
7 |
|
/B, Cos- |
8 |
|
B, Cos+ |
9 |
|
C/Q |
10 |
|
I/Q |
11 |
|
L- (GND) |
12 |
Industrie 4.0
|
Prozessdaten |
Smart Value |
Smart Function |
|
Istposition |
-- |
Plausibilitätsüberwachung |
Montagehinweis
|
A, Leseabstand Sensor/Band |
≤0.8 mm |
|
B, seitlicher Versatz |
±0.6 mm |
|
C, Fluchtungsfehler |
±1° |
|
D, Längsneigung |
max. Leseabstand Sensor/Band A darf an keiner Stelle überschritten werden. |
|
E, Seitenneigung |
max. Leseabstand Sensor/Band A darf an keiner Stelle überschritten werden. |
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Auflösung inkremental
1
Pulsabstand
0.1

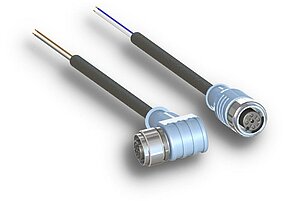

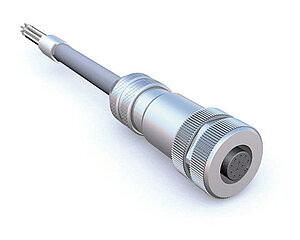

Zubehör
Lieferumfang
- MSA213K

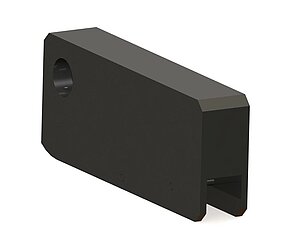

- Abstandslehre
- Kurzanleitung
