Stellknopf DK05

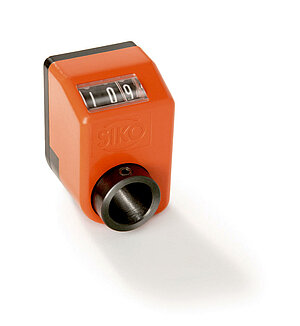

Stellknopf DK05

Miniaturausführung mit Digitalanzeige
SIKO Global, Stellknopf DK05
SIKO Global, Stellknopf DK05
  • Drehknopf in Miniaturausführung
  • Wellenaufnahme max. Ø 10 mm
  • frontseitiges Display
  • Zählwerk mit 3 Dekaden
  • Anzeige für „mm“ oder „inch“ auslegbar
  • Gehäusefarbe orange oder schwarz
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Stellknopf DK05

Technische Daten

Mechanische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Alumunium eloxiert (gleitgelagert)
Gehäuse
Kunststoff verstärkt
Zählwerk
3 Dekaden
Ziffernhöhe
~4 mm
Gewicht
~0.02 kg
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 80 °C

Bestellung

Bestellhinweis

Hinweis: Hervorhebungen in Orange sind Bestellmerkmale.

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Einbaulage

02

02

02
04
06
07
siehe Ikonen zur Einbaulage

Anzeige nach 1. Umdrehung

7/5

7/5

7/5

10

100

12/5

15

17/5

20

25

30

40

50

60

80

/5 = nicht angezeigter rechnerischer Wert

Kommastelle

0

0

0

0 = 000

1

1 = 00.0

2

2 = 0.00

Zählrichtung

i

i

i

im Uhrzeigersinn steigende Werte

e

entgegen Uhrzeigersinn steigende Werte

Hohlwelle/
Durchmesser

10

10

10

ø10 mm

RH6
RH8
Reduzierhülsen

Farbe

O

O

O

orange RAL 2004

S

schwarz RAL 9005

Ihr Bestellschlüssel

DK05 - 02 - 7/5 - 0 - i - 10 - O - A
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Datenblatt

PDF

DE

3D-CAD Modell

Link/URL

CAD-Modell

Zubehör

SIKO Global, Reduzierhülse RH
Reduzierhülse RH

  • einfache und schnelle Montage

  • Stahl brüniert oder Edelstahl

Zum Produkt

Vergleichbare Produkte

SIKO Global, Digitale Positionsanzeige DA02
Digitale Positionsanzeige DA02

  • ultrakleine Bauform

  • Hohlwelle max. Ø 10 mm

  • minimaler Achsstand 19 mm

Zum Produkt

Lieferumfang

  • DK05
