Elektronische Positionsanzeige DE10P

Elektronische Positionsanzeige DE10P

frei programmierbar

SIKO Global, Elektronische Positionsanzeige DE10P
SIKO Global, Elektronische Positionsanzeige DE10P
Die Positionsanzeige DE10P ist eine frei-programmierbare und rein batteriebetriebene Positionsanzeige. DE10P bietet höchste Flexibilität, da das immer gleiche Grundgerät anwendungsspezifisch auf die gewünschte Spindelsteigung, Anzeigengenauigkeit und Ableseposition parametriert werden kann. Die Parametrierung erfolgt direkt am Gerät per Bedientasten.
  • frei programmierbar direkt über Tasten am Gerät
  • Hohlwelle max. Ø 30 mm
  • Hohlwelle aus Edelstahl
  • LCD-Display mit 6 Stellen und Sonderzeichen
  • Ziffernhöhe ca. 11 mm
  • hohe Batterielebensdauer
  • Batterien leicht auswechselbar (Standard AAA)
  • Kettenmaßfunktion, Absolutwertanzeige
  • hohe Schutzart
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Bestellung
  • Downloads
  • Zubehör

Technische Zeichnung

SIKO Global, Elektronische Positionsanzeige DE10P

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Edelstahl rostfrei (gleitgelagert)
(≤ ø30H7)
Gehäuse
Kunststoff
Drehzahl
≤600 min⁻¹
(100 % ED)
Gewicht
~0.13 kg
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
2x 1.5 V DC, >1000 mAh
2x AAA-Batterien, ~ 2 Jahre Betriebsdauer
Batteriefach integriert
wechselbar durch Kunde
Anzeige/Anzeigenbereich
6-stellig LCD 7-Segment, ~11 mm hoch
-99999 … 999999
Merkmal
Technische Daten
Ergänzung
Systemgenauigkeit
±0.25 °
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 60 °C
Lagertemperatur
-30 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP51, IP65
EN 60529
Schockfestigkeit
300 m/s2, 15 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
200 m/s2, 100 … 2 kHz
EN 60068-2-6

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Hohlwelle/
Durchmesser

30

30

30

ø30 mm

20

ø20 mm

RH12
RH14
RH25
Reduzierhülsen

Farbe

O

O

O

orange RAL 2004

S

schwarz RAL 9005

Schutzart

IP51

IP51

IP51

IP51

IP65

IP65

Ihr Bestellschlüssel

DE10P - 30 - O - S - IP51
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Montageanleitung

PDF

DE | EN
DE | EN

EU-Konformitätserklärungen

PDF

DE | EN | FR

3D-CAD Modell

Link/URL

CAD-Modell

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

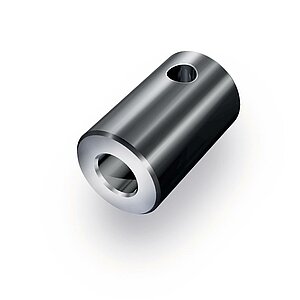

SIKO Global, Reduzierhülse RH

Reduzierhülse RH
  • einfache und schnelle Montage

  • Stahl brüniert oder Edelstahl

Zum Produkt

Lieferumfang

  • DE10P
  • Montageanleitung
