Digitale Positionsanzeige DA05/1

Digitale Positionsanzeige DA05/1

mit Feineinstellung

SIKO Global, Digitale Positionsanzeige DA05/1
SIKO Global, Digitale Positionsanzeige DA05/1
  • stabile Ausführung im Metallgehäuse
  • Hohlwelle max. Ø 20 mm
  • Zählwerk mit 5 Dekaden und Feinablesung
  • Anzeige für „mm“ oder „inch“ auslegbar
  • gedämpftes Zahlenrollensystem
  • Feineinstellung zur Maßkorrektur
  • Zählrichtung umkehrbar
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Bestellung
  • Downloads
  • Zubehör

Technische Zeichnung

SIKO Global, Digitale Positionsanzeige DA05/1

Technische Daten

Mechanische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Zinkdruckguss
Zählwerk
5 Dekaden mit Feinablesung
Ziffernhöhe
~7 mm
Gewicht
0.5 kg

max. Drehzahl

Anzeige (nach 1. Umdrehung)
max. Drehzahl [min-1]
00010
500 (1500)
00015
500 (1000)
00020
500 (750)
00025
500 (600)
00030
500
00040
375
00050
300
00060
250
00080
180
00100
150

Hinweis

Drehzahlen >500 min-1 dürfen nur kurzzeitig betrieben werden.

Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
… 80 °C

Bestellung

Bestellhinweis

Hinweis: Hervorhebungen in Orange sind Bestellmerkmale.

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Einbaulage

02

02

02

04

Anzeige nach 1. Umdrehung

10

10

10
15
20
25
30
40
50
60
80
100

Kommastelle

0

0

0

0 = 00000

1

1 = 0000.0

2

2 = 000.00

3

3 = 00.000

4

4 = 0.0000

Zählrichtung

i

i

i

im Uhrzeigersinn steigende Werte

e

entgegen Uhrzeigersinn steigende Werte

e/i

kundenseitig einstellbar

durch Öffnen des Gehäuses, siehe Montageanleitung

Hohlwelle/
Durchmesser

20

20

20
in mm
RH8
RH10
RH12
RH14
RH16
RH18
Reduzierhülsen

Farbe

O

O

O

orange RAL 2004

S

schwarz RAL 9005

Feineinstellung

FE

FE

FE

mit Feineinstellung

OFE

ohne Feineinstellung

Rutschkupplung

RK

RK

RK

mit Rutschkupplung

nur bei Feineinstellung "FE"
ORK

ohne Rutschkupplung

nur bei Feineinstellung "OFE"

Labyrinthdichtung

OLD

OLD

OLD

ohne Labyrinthdichtung

LD

mit Labyrinthdichtung

Ihr Bestellschlüssel

DA05/1 - 02 - 10 - 0 - i - 20 - O - FE - RK - A - OLD
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

Datenblatt

PDF

ES

Montageanleitung

PDF

DE | EN | FR

3D-CAD Modell

Link/URL

CAD-Modell

Zubehör

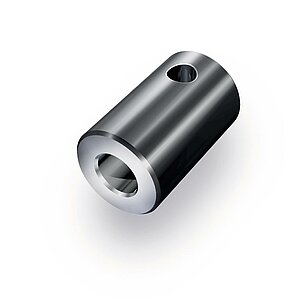

SIKO Global, Reduzierhülse RH

Reduzierhülse RH
  • einfache und schnelle Montage

  • Stahl brüniert oder Edelstahl

Zum Produkt

Lieferumfang

  • DA05/1
  • Montageanleitung
