Posizionatore AG25

Industrial Ethernet

SIKO Global, Posizionatore AG25
SIKO Global, Posizionatore AG25
Grazie alla speciale elettronica di potenza e di controllo, alla tecnologia dei sensori assoluti e al posizionatore integrato, l'attuatore AG25 ultracompatto e potente è particolarmente adatto per i cambi di formato ottimizzati per i tempi di approntamento. La varietà di standard di interfaccia disponibili consente un'integrazione rapida e senza problemi nel sistema di controllo esistente.
  • Dimensioni minime| elevata densità di potenza
  • Operazioni di montaggio e messa in servizio agevoli
  • Grande flessibilità, alto grado di protezione
  • Albero cavo in acciaio inox con Ø di 14 mm, corpo solido
  • Motore brushless EC con elevata durata di vita
  • Sensore assoluto robusto, scansione magnetica
  • Elettronica di potenza e di controllo integrata
  • Bus di campo industriale Ethernet integrato
  • Azionamento e posizionatore integrato
  • Tecnologia di connessione M12
  • Industry 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Posizionatore AG25

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
acciaio inossidabile
Corpo
materiale sintetico rinforzato con fibre di vetro / pressogetto di zinco
anello di bloccaggio
acciaio inossidabile
Ammortizzatore di coppia
acciaio inossidabile
forma A
acciaio inossidabile
forma B
Coppia nominale/N. di giri nominale
5 Nm con 50 min-1 ±10 %
i = 98
3 Nm con 75 min-1 ±10 %
i = 66
Modo operativo
funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Peso
~0.8 kg
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±10 %
con protezione da inversione di polarità, stadio di uscita
24 V DC ±10 %
con protezione da inversione di polarità, comando
Corrente assorbita
2.2 A ±10 %
con coppia/numero di giri nominale (stadio di uscita)
<150 mA
corrente di inserzione >150 mA (controllore)
Potenza assorbita
≤58 W
stadio di uscita
≤3.6 W
controllore
Batteria
CR2477N, 3 V al litio, 950 mAh
Durata batteria
~5 Anno/i
secondo le condizioni ambientali
Memoria dei parametri
106 cicli
applicabile anche alle procedure per la taratura
Ingressi digitali
17 … 30 V DC
tipico 10 mA
Indicazione di stato
8 LED
Tasti
2 tasti interni, DIP switch interno
Uscite di commutazione
24 V DC ±10 %
≤40 mA
Connessione bus
EIP-EtherNet/IP
EPN-PROFINET
ECT-EtherCAT
EPL-POWERLINK
Tipo di connessione
2 connettori M12 (codifica A)
4 poli, 1 connettore maschio| 8 poli, 1 connettore maschio
2 connettori M12 (codifica D)
a 4 poli, 2 connettori femmina
messa a terra con conn. maschio faston 6.3 mm
Caratteristica
Dati tecnici
Integrazione
Risoluzione
720 Passi/rivoluzione Albero
Ripetibilità
±1 Passi/rivoluzione
Campo di traslazione
±1300 rotaciones
i = 98
±1980 rotaciones
i = 66
Quota di guasti
28.3 Anno/i
a 60 °C (MTBF) secondo SN 29500
Omologazione
UL 2011, CSA C22.2 No. 14-18, File Nr. E502992
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
… 45 °C
Temperatura di stoccaggio
-20 … 60 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61800-3, secondo ambiente
immunità / immissione
EN 61800-3, C2
emissione elettromagnetica / emissione
Grado di protezione
IP54, IP65
EN 60529, solo con controconnettore (grado di protezione non testato da UL)
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

EtherCAT, EtherNet/IP, POWERLINK, PROFINET

Segnale
PIN
Tx+
1
Rx+
2
Tx-
3
Rx-
4

Tensione di esercizio (stadio di uscita / controllo)

Segnale
PIN
+UB (stadio di uscita)
1
+UB (controllo)
2
GND (stadio di uscita)*
3
GND (controllore)*
4
* connesso internamente con SGND

Ingressi / Uscite digitali

Segnale
PIN
Ingresso 1
1
Ingresso 2
2
Ingresso 3
3
Ingresso 4
4
"Uscita 1 "
5
RXD
6
TXD
7
SGND*
8
* connesso internamente con GND della tensione di esercizio

Curva di rendimento

Industria 4.0

Nella maggior parte dei casi, lo scambio di dati con gli attuatori è limitato allo scambio dei dati di processo. Oltre ai dati di processo, gli attuatori intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
Dati di processo
Smart Value
Smart Function
Posizione reale
Temperatura
Sovraccarico, temperatura ambiente
"Posizione desiderata "
corrente
Coppia, sovraccarico
Velocità
Tensione carico Tensione controllo
Caduta tensione, interruzione linea
On/Off time
Durata di funzionamento
Tensione batteria
Pianificazione sostituzione batteria
Server web (EPN, EIP)

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Trasmissione

66

66

66

i = 66

98

i = 98

Grado di protezione

IP54

IP54

IP54

IP54

IP65

IP65

esecuzione albero/
diametro

KR/14

KR/14

KR/14

anello di bloccaggio, ø14 mm

KRN/12

Anello di bloccaggio/scanalatura per chiavetta, ø12 mm

solo per trasmissione i = 98
N/10

scanalatura chiavetta, ø10 mm

Ammortizzatore di coppia

A

A

A

perno, ø6 mm

B

perno, ø10 mm

Interfaccia/
protocollo

ECT

ECT

ECT

EtherCAT

EIP

EtherNet/IP

EPL

POWERLINK

EPN

PROFINET

Il tuo codice ordine

AG25 - 66 - 50W - IP54 - KR/14 - A - ABM - ECT - SW
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

EPN

PDF

DE
EN

EPL

PDF

DE
EN

ECT

PDF

DE
EN

EIP

PDF

DE
EN

Modello CAD 3D

Link/URL

CAD-Modell

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Certificato

UR

PDF

EN

UL

PDF

EN

EPN

PDF

EN

EPL

PDF

EN

EIP

PDF

EN

Accessori

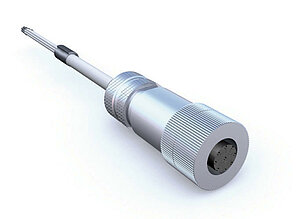

SIKO Global, Prolunga cavo KV04S2

Prolunga cavo KV04S2
  • Connettore precablato

  • Lunghezza cavi fino a 10 m

  • Tecnologia di connessione M12 (con codifica A), 4 poli

Vai al prodotto
SIKO Global, Prolunga cavo KV08S2

Prolunga cavo KV08S2
  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M12 (con codifica A), 8 poli

Vai al prodotto

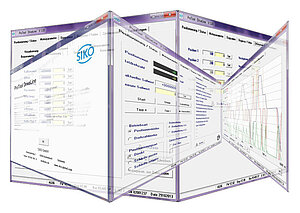

SIKO Global, Software di programmazione ProTool DL

Software di programmazione ProTool DL
  • Il programma si può aprire sui sistemi da WinXP senza necessità di installare il software

  • comandi intuitivi e chiari

  • interfaccia utente grafica

Vai al prodotto

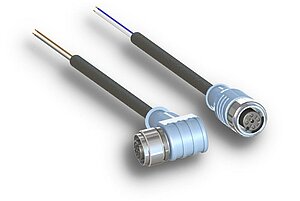

SIKO Global, Panoramica Controconnettore

Panoramica Controconnettore
  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto

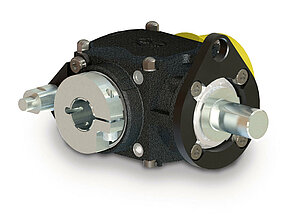

SIKO Global, Riduttore a rinvio angolare WG05

Riduttore a rinvio angolare WG05
  • Elevata precisione di posizionamento

  • Modello ad albero cavo

  • Forma albero ad accoppiamento di forza e forma

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 4 poli, conn. femm. ang.
83091
Controconnettore, a 8 poli, connettore femmina
83525
Controconnettore, a 4 poli, connettore femmina
83526
Controconnettore, a 8 poli, conn. femm. ang.
87599
Controconnettore, a 4 poli, conn. maschio ang.
87600
Controconnettore, a 4 poli, connettore maschio
87601

Prodotti simili

SIKO Global, Posizionatore AG05

Posizionatore AG05
  • montaggio semplice senza giunti accessori

  • Albero cavo in acciaio inox Ø 14 mm, corpo rinforzato con fibre di vetro

  • Motore brushless CC da 24 V di elevata durata di vita

Vai al prodotto

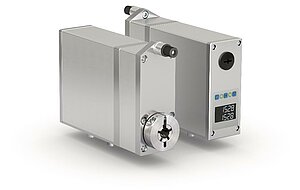

SIKO Global, Posizionatore AG24

Posizionatore AG24
  • Albero cavo in acciaio inox con max. ø20 mm, scanalatura chiavetta con ø14 mm

  • Spostamento “manuale“ senza controllore con tasti di comando

  • Motore brushless da 160 W, 24 V DC con elevata durata di vita

Vai al prodotto

Volume di fornitura

  • AG25
  • Guida all’uso

Rapporti sulle applicazioni SIKO

Macchina per l'etichettatura con indicatori di posizione SIKO e motori di posizionamento

Pharma 4.0 con regolazione intelligente del formato

"Regolazione del formato" non è necessariamente un concetto che suscita immediatamente interesse nell'industria farmaceutica. Tuttavia, considerando le sfide nella produzione farmaceutica, caratterizzate dalla pressione in termini di costi e di competitività, nonché da regolamenti rigorosi, la…

Per saperne di più

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Download per prodotti fuori produzione
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2025 SIKO GmbH
