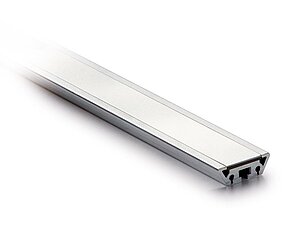

Bande magnétique MBA501
Codage absolu, mesure linéaire 10 m
- Montage simple par adhésion, élaboration personnelle possible
- Longueur de livraison jusqu’à 75 m
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Matériau
acier spécial inoxydable
ruban de protection
Largeur de bande
20
mm
Épaisseur
1.4
mm
sans bande de protection
Type de montage
joint collé
ruban adhésif double face prémonté
Classe de précision
±50
µm
pour TU = 20 °C
Caractéristique
Caractéristiques techniques
Complément
Plage de mesure
≤10240
mm
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-20 … 70 °C
Température de stockage
-40 … 70 °C
Coefficient d'expansion linéaire
(11 ±1) x 10-6/K
Humidité relative
100
%
formation de rosée autorisée
Commande
Indication relative à la commande
La longueur de bande nécessaire se calcule comme suit :
déplacement linéaire + longueur de capteur « S » + (2 x avance et recul « B »)
déplacement linéaire + longueur de capteur « S » + (2 x avance et recul « B »)
|
S |
Voir dessin du capteur utilisé |
|
B |
5 mm (avance et recul) |
|
1 |
7 |
Représentation symbolique
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
longueur
00.20
00.20
75.0 m, par pas de 0.1 m
Pour la référence, voir « Indication relative à la commande »
bande adhésive de support
TM
ruban de protection
AM
Étendue de la livraison
- MBA501
